​सॉलिड सीवीडी सीआईसी फोकस रिंग्स के निर्माण के अंदर: ग्रेफाइट से लेकर उच्च-परिशुद्धता भागों तक

सेमीकंडक्टर निर्माण की उच्च जोखिम वाली दुनिया में, जहां सटीक और चरम वातावरण एक साथ मौजूद हैं, सिलिकॉन कार्बाइड (SiC) फोकस रिंग अपरिहार्य हैं। अपने असाधारण थर्मल प्रतिरोध, रासायनिक स्थिरता और यांत्रिक शक्ति के लिए जाने जाने वाले, ये घटक उन्नत प्लाज्मा नक़्क़ाशी प्रक्रियाओं के लिए महत्वपूर्ण हैं।

उनके उच्च प्रदर्शन के पीछे का रहस्य सॉलिड सीवीडी (रासायनिक वाष्प जमाव) तकनीक में छिपा है। आज, हम आपको कठोर निर्माण यात्रा का पता लगाने के लिए पर्दे के पीछे ले जाते हैं - एक कच्चे ग्रेफाइट सब्सट्रेट से लेकर फैब के उच्च-सटीक "अदृश्य हीरो" तक।

I. छह प्रमुख विनिर्माण चरण

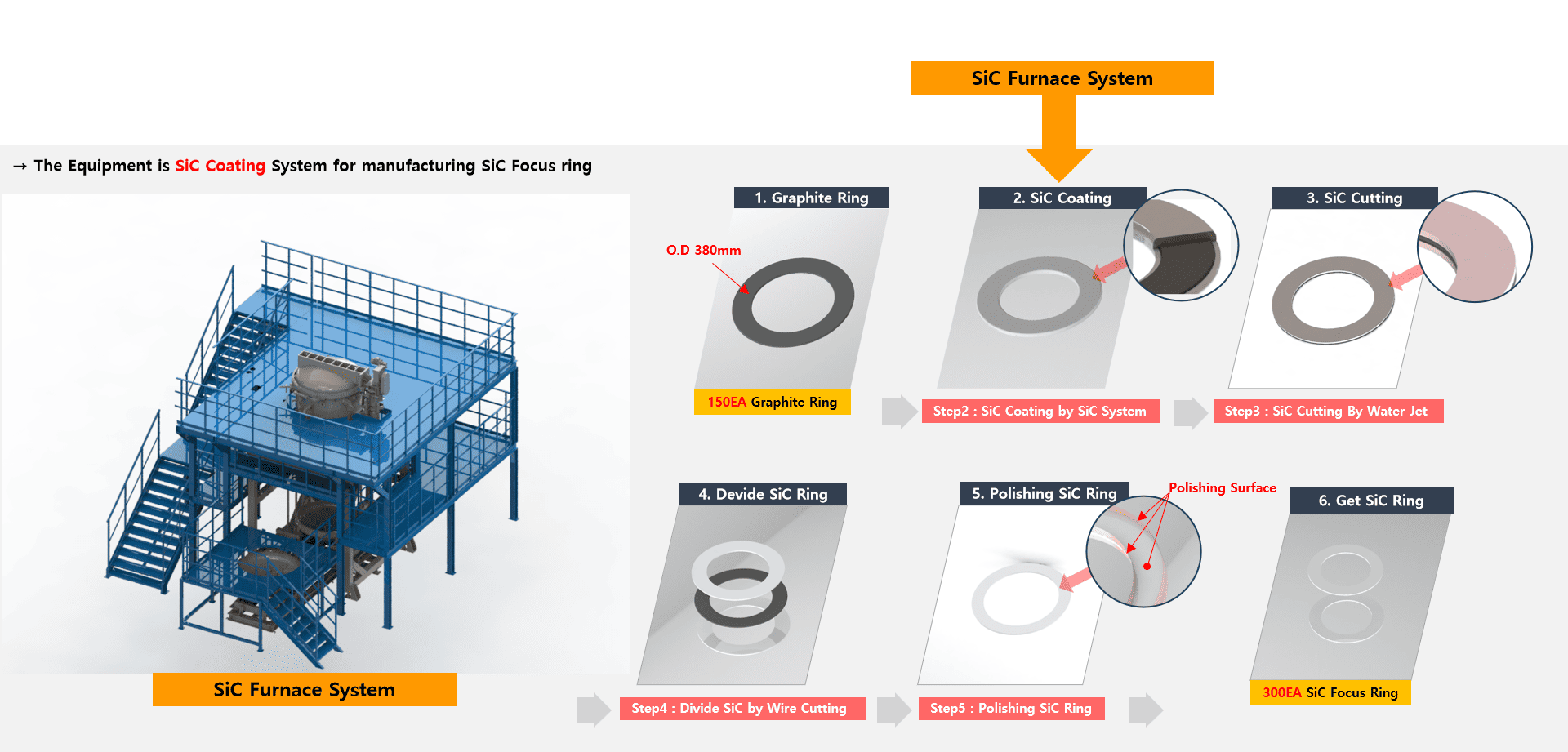

सॉलिड सीवीडी SiC फोकस रिंग का उत्पादन एक अत्यधिक सिंक्रनाइज़ छह-चरणीय प्रक्रिया है:

• ग्रेफाइट सब्सट्रेट पूर्व-उपचार
• SiC कोटिंग जमाव (मुख्य प्रक्रिया)
• जल-जेट काटना और आकार देना
• तार-काटकर पृथक्करण
• परिशुद्धता पॉलिशिंग
• अंतिम गुणवत्ता निरीक्षण एवं स्वीकृति

एक परिपक्व प्रक्रिया प्रबंधन प्रणाली के माध्यम से, 150 ग्रेफाइट सब्सट्रेट्स का प्रत्येक बैच उच्च रूपांतरण दक्षता का प्रदर्शन करते हुए लगभग 300 तैयार SiC फोकस रिंग उत्पन्न कर सकता है।

द्वितीय. तकनीकी गहन जानकारी: कच्चे माल से लेकर तैयार हिस्से तक

1. सामग्री तैयारी: उच्च शुद्धता ग्रेफाइट चयन

यात्रा प्रीमियम ग्रेफाइट रिंगों के चयन से शुरू होती है। ग्रेफाइट की शुद्धता, घनत्व, सरंध्रता और आयामी सटीकता सीधे बाद के SiC कोटिंग के आसंजन और एकरूपता को प्रभावित करती है। प्रसंस्करण से पहले, प्रत्येक सब्सट्रेट शुद्धता परीक्षण और आयामी सत्यापन से गुजरता है ताकि यह सुनिश्चित किया जा सके कि जमाव में शून्य अशुद्धियाँ हस्तक्षेप करती हैं।

2. कोटिंग जमाव: ठोस सीवीडी का दिल

सीवीडी प्रक्रिया सबसे महत्वपूर्ण चरण है, जो विशेष SiC भट्ठी प्रणालियों में आयोजित की जाती है। इसे दो मांग वाले चरणों में विभाजित किया गया है:

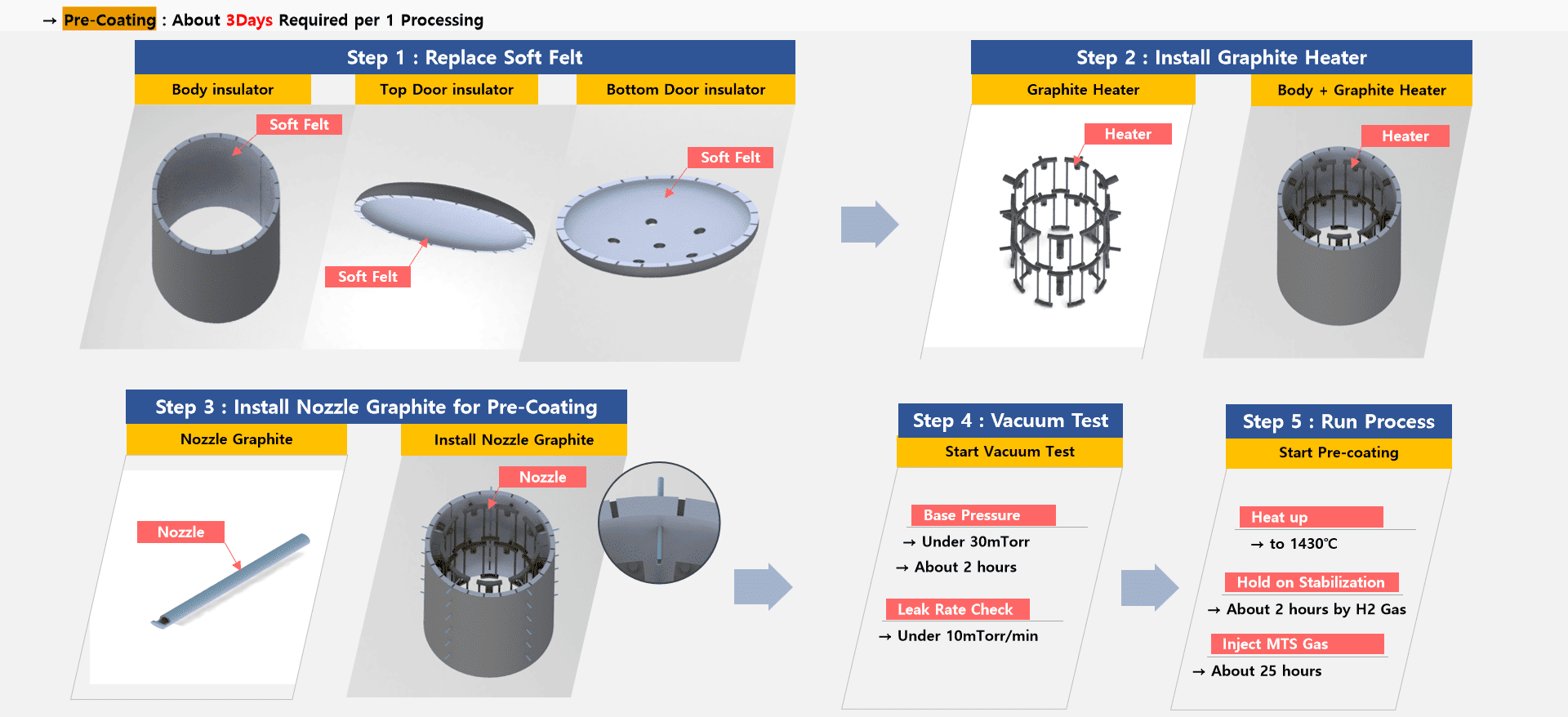

(1) प्री-कोटिंग प्रक्रिया (~3 दिन/बैच):

• सेटअप: थर्मल स्थिरता सुनिश्चित करने के लिए नरम महसूस किए गए इन्सुलेशन (ऊपर, नीचे और साइड की दीवारों) को बदलें; ग्रेफाइट हीटर और विशेष प्री-कोटिंग नोजल स्थापित करें।
• वैक्यूम और रिसाव परीक्षण: सूक्ष्म रिसाव को रोकने के लिए चैम्बर को 30 mTorr/मिनट से कम रिसाव दर के साथ 30 mTorr से नीचे के आधार दबाव तक पहुंचना चाहिए।
• प्रारंभिक जमाव: भट्टी को 1430°C तक गर्म किया जाता है। H₂ वायुमंडल स्थिरीकरण के 2 घंटे के बाद, एक संक्रमण परत बनाने के लिए एमटीएस गैस को 25 घंटे के लिए इंजेक्ट किया जाता है जो मुख्य कोटिंग के लिए बेहतर बॉन्डिंग सुनिश्चित करता है।

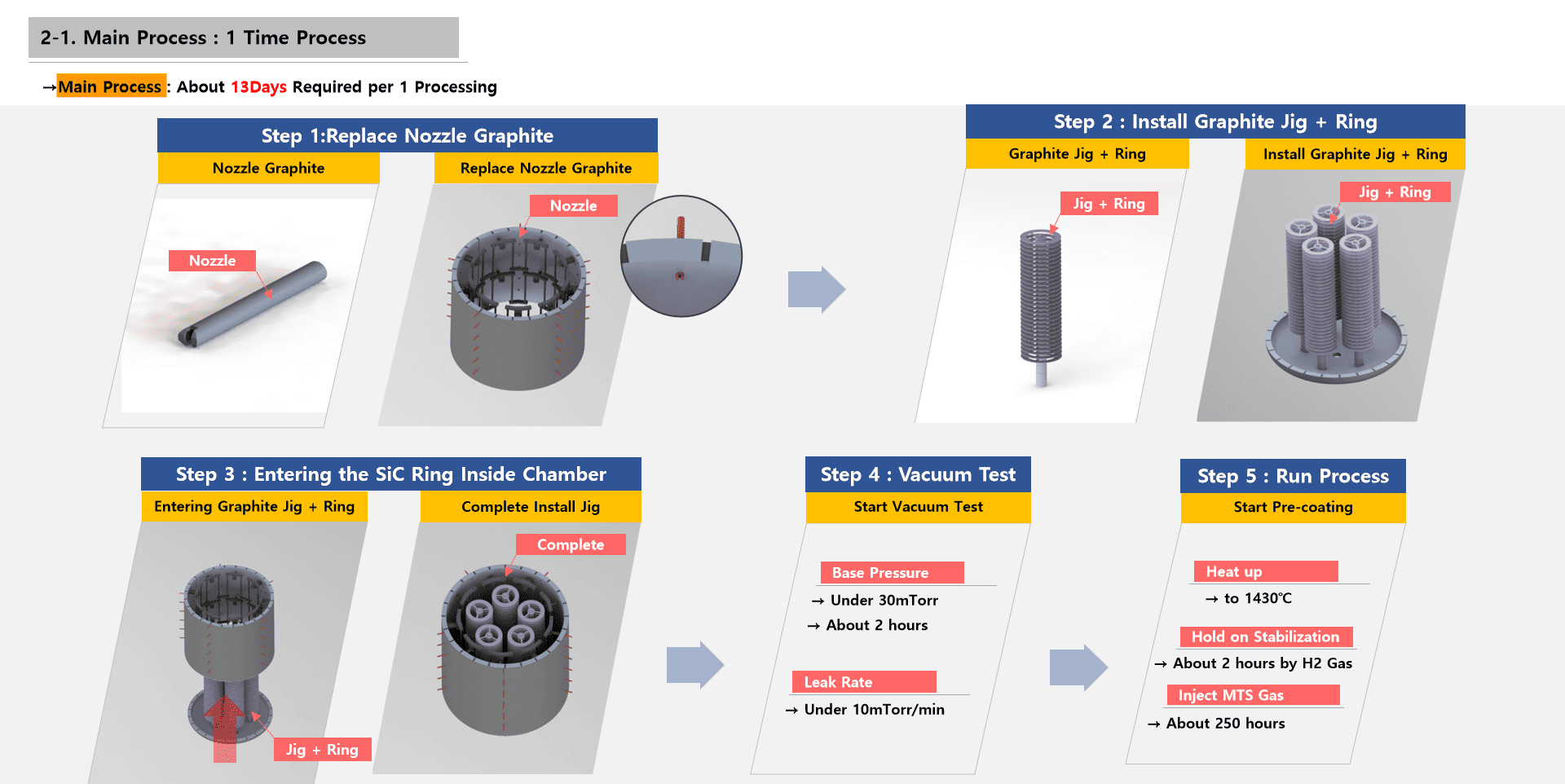

(2) मुख्य कोटिंग प्रक्रिया (~13 दिन/बैच):

• कॉन्फ़िगरेशन: नोजल को फिर से समायोजित करें और लक्ष्य रिंगों के साथ ग्रेफाइट जिग्स स्थापित करें।
• माध्यमिक वैक्यूम निरीक्षण: यह गारंटी देने के लिए एक कठोर माध्यमिक वैक्यूम परीक्षण किया जाता है कि जमाव का वातावरण पूरी तरह से साफ और स्थिर रहता है।
• सतत विकास: 1430 डिग्री सेल्सियस बनाए रखते हुए, एमटीएस गैस को लगभग 250 घंटों तक इंजेक्ट किया जाता है। इन उच्च तापमान स्थितियों के तहत, एमटीएस सी और सी परमाणुओं में विघटित हो जाता है, जो धीरे-धीरे और समान रूप से ग्रेफाइट सतह पर जमा होता है। यह एक सघन, गैर-छिद्रपूर्ण SiC कोटिंग बनाता है - जो ठोस CVD गुणवत्ता की पहचान है।

3. आकार देना और परिशुद्धता पृथक्करण

• वॉटर-जेट कटिंग: उच्च दबाव वाले वॉटर जेट प्रारंभिक आकार देते हैं, रिंग की खुरदुरी प्रोफ़ाइल को परिभाषित करने के लिए अतिरिक्त सामग्री को हटा देते हैं।
• वायर-कटिंग: सटीक वायर-कटिंग माइक्रोन-स्तर की सटीकता के साथ थोक सामग्री को अलग-अलग रिंगों में अलग करती है, जिससे यह सुनिश्चित होता है कि वे सख्त स्थापना सहनशीलता को पूरा करते हैं।

4. सतही फिनिशिंग: सटीक पॉलिशिंग

काटने के बाद, सूक्ष्म दोषों और मशीनिंग बनावट को खत्म करने के लिए SiC सतह को पॉलिश किया जाता है। इससे सतह का खुरदरापन कम हो जाता है, जो प्लाज्मा प्रक्रिया के दौरान कण हस्तक्षेप को कम करने और लगातार वेफर पैदावार सुनिश्चित करने के लिए महत्वपूर्ण है।

5. अंतिम निरीक्षण: मानक-आधारित सत्यापन

प्रत्येक घटक को कड़ी जांच से गुजरना होगा:

• आयामी सटीकता (उदाहरण के लिए, ±0.01मिमी की बाहरी व्यास सहनशीलता)
• कोटिंग की मोटाई और एकरूपता
• सतह का खुरदरापन
• रासायनिक शुद्धता एवं दोष स्कैनिंग

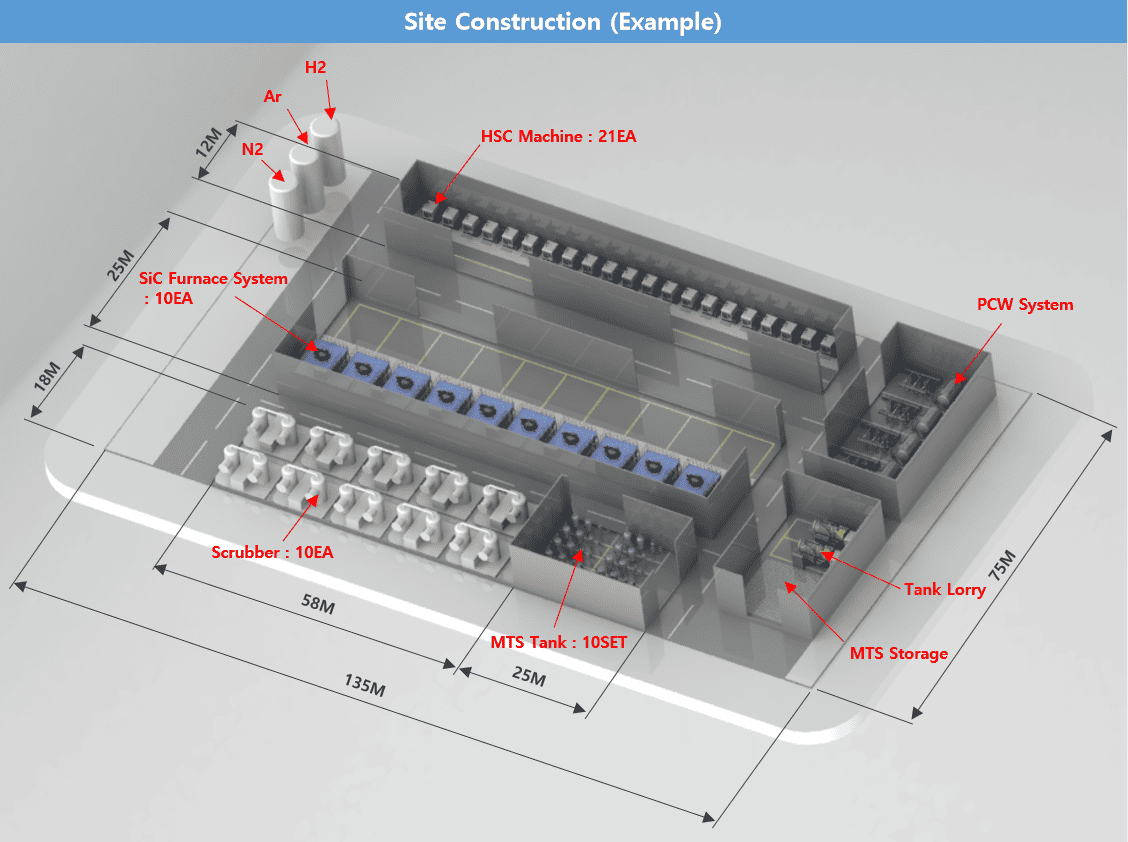

तृतीय. पारिस्थितिकी तंत्र: उपकरण एकीकरण और गैस सिस्टम

1. मुख्य उपकरण विन्यास

एक विश्व स्तरीय उत्पादन लाइन परिष्कृत बुनियादी ढांचे पर निर्भर करती है:

• SiC फर्नेस सिस्टम (10 इकाइयाँ): विशाल इकाइयाँ (7.9mx 6.6mx 9.7m) जो मल्टी-स्टेशन सिंक्रनाइज़ संचालन की अनुमति देती हैं।
• गैस डिलीवरी: एमटीएस टैंक और डिलीवरी प्लेटफॉर्म के 10 सेट उच्च शुद्धता प्रवाह स्थिरता सुनिश्चित करते हैं।
• सपोर्ट सिस्टम: पर्यावरण सुरक्षा के लिए 10 स्क्रबर, पीसीडब्ल्यू कूलिंग सिस्टम और 21 एचएससी (हाई-स्पीड मशीनिंग) इकाइयां शामिल हैं।

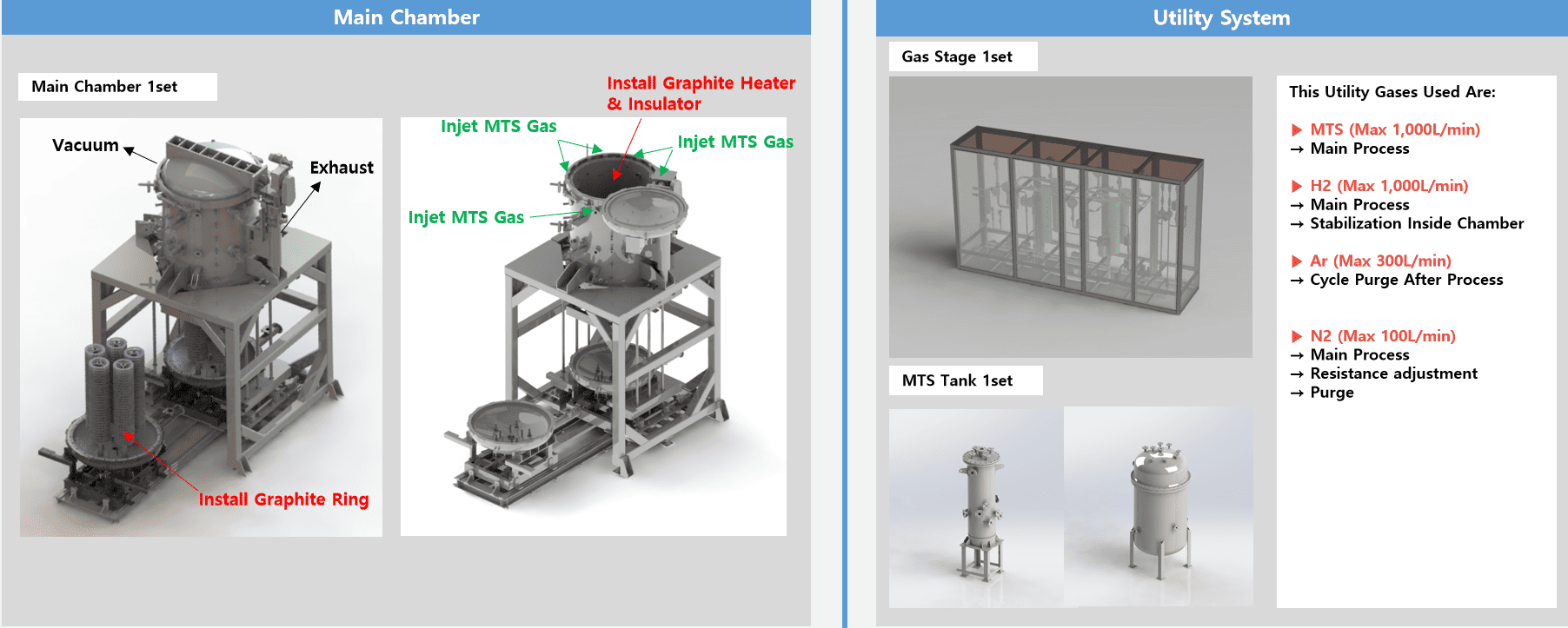

2. कोर गैस प्रणाली के कार्य

• एमटीएस (अधिकतम 1000 एल/मिनट): सी और सी परमाणु प्रदान करने वाला प्राथमिक जमाव स्रोत।
• हाइड्रोजन (H₂, अधिकतम 1000 L/मिनट): भट्ठी के वातावरण को स्थिर करता है और प्रतिक्रिया में सहायता करता है
• आर्गन (एआर, अधिकतम 300 एल/मिनट): प्रक्रिया के बाद की सफाई और शुद्धिकरण के लिए उपयोग किया जाता है।
• नाइट्रोजन (एन₂, अधिकतम 100 एल/मिनट): प्रतिरोध समायोजन और सिस्टम शुद्धिकरण के लिए उपयोग किया जाता है।

निष्कर्ष

एक सॉलिड सीवीडी SiC फोकस रिंग एक "उपभोज्य" प्रतीत हो सकती है, लेकिन यह वास्तव में सामग्री विज्ञान, वैक्यूम प्रौद्योगिकी और गैस नियंत्रण की उत्कृष्ट कृति है। इसके ग्रेफाइट मूल से लेकर तैयार घटक तक, हर कदम उन्नत अर्धचालक नोड्स का समर्थन करने के लिए आवश्यक कठोर मानकों का प्रमाण है।

जैसे-जैसे प्रक्रिया नोड्स सिकुड़ते रहेंगे, उच्च-प्रदर्शन वाले SiC घटकों की मांग केवल बढ़ेगी। एक परिपक्व, व्यवस्थित विनिर्माण दृष्टिकोण वह है जो ईच चैम्बर में स्थिरता और अगली पीढ़ी के चिप्स के लिए विश्वसनीयता सुनिश्चित करता है।
