SiC विकास में अदृश्य बाधा: क्यों 7N बल्क CVD SiC कच्चा माल पारंपरिक पाउडर की जगह ले रहा है

सिलिकॉन कार्बाइड (SiC) सेमीकंडक्टर्स की दुनिया में, अधिकांश स्पॉटलाइट 8-इंच एपिटैक्सियल रिएक्टरों या वेफर पॉलिशिंग की पेचीदगियों पर चमकती है। हालाँकि, अगर हम आपूर्ति शृंखला को बिल्कुल शुरुआत से देखें - भौतिक वाष्प परिवहन (पीवीटी) भट्ठी के अंदर - एक मौलिक "भौतिक क्रांति" चुपचाप हो रही है।

वर्षों से, संश्लेषित SiC पाउडर उद्योग का मुख्य केंद्र रहा है। लेकिन जैसे-जैसे उच्च पैदावार और गाढ़े क्रिस्टल बाउल्स की मांग लगभग जुनूनी होती जा रही है, पारंपरिक पाउडर की भौतिक सीमाएं टूटने के बिंदु पर पहुंच रही हैं। इसलिए7N थोक सीवीडी SiC कच्चा मालपरिधि से तकनीकी चर्चा के केन्द्र में आ गया है।

अतिरिक्त दो "नाइन" का वास्तव में क्या मतलब है?
सेमीकंडक्टर सामग्रियों में, 5N (99.999%) से 7N (99.99999%) तक की छलांग एक मामूली सांख्यिकीय बदलाव की तरह लग सकती है, लेकिन परमाणु स्तर पर, यह पूरी तरह से गेम-चेंजर है।

पारंपरिक पाउडर अक्सर संश्लेषण के दौरान पेश की गई सूक्ष्म धात्विक अशुद्धियों से जूझते हैं। इसके विपरीत, रासायनिक वाष्प जमाव (सीवीडी) के माध्यम से उत्पादित थोक सामग्री अशुद्धता सांद्रता को भागों-प्रति-बिलियन (पीपीबी) स्तर तक नीचे ला सकती है। उच्च-शुद्धता सेमी-इंसुलेटिंग (एचपीएसआई) क्रिस्टल उगाने वालों के लिए, शुद्धता का यह स्तर सिर्फ एक व्यर्थ मीट्रिक नहीं है - यह एक आवश्यकता है। अल्ट्रा-लो नाइट्रोजन (एन) सामग्री प्राथमिक कारक है जो यह तय करती है कि कोई सब्सट्रेट आरएफ अनुप्रयोगों की मांग के लिए आवश्यक उच्च प्रतिरोधकता को बनाए रख सकता है या नहीं।

"कार्बन धूल" प्रदूषण का समाधान: क्रिस्टल दोषों के लिए एक भौतिक समाधान

जिस किसी ने भी क्रिस्टल ग्रोथ फर्नेस के आसपास समय बिताया है वह जानता है कि "कार्बन समावेशन" अंतिम दुःस्वप्न है।

स्रोत के रूप में पाउडर का उपयोग करते समय, 2000 डिग्री सेल्सियस से अधिक तापमान अक्सर महीन कणों को रेखांकन या ढहने का कारण बनता है। ये छोटे, असंबद्ध "कार्बन धूल" कण गैस धाराओं द्वारा ले जाए जा सकते हैं और सीधे क्रिस्टल विकास इंटरफ़ेस पर उतर सकते हैं, जिससे अव्यवस्थाएं या समावेशन पैदा होते हैं जो प्रभावी रूप से पूरे वेफर को स्क्रैप करते हैं।

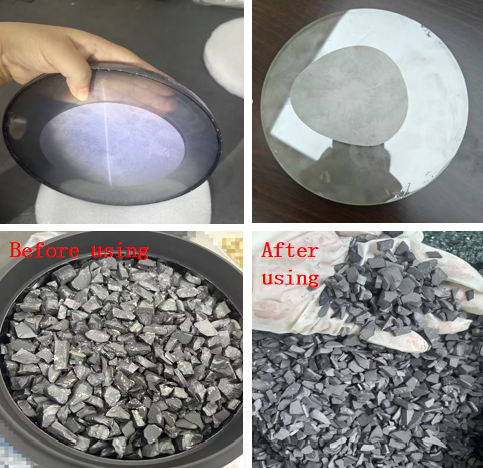

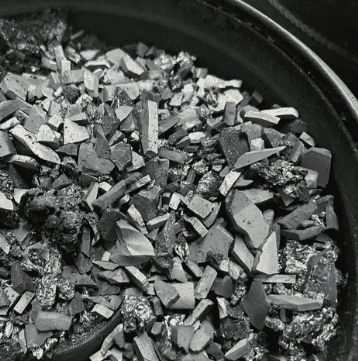

CVD-SiC थोक सामग्री अलग तरीके से संचालित होती है। इसका घनत्व लगभग सैद्धांतिक है, जिसका अर्थ है कि यह रेत के ढेर की तुलना में पिघलते बर्फ के खंड की तरह अधिक व्यवहार करता है। यह सतह से समान रूप से उदात्त हो जाता है, भौतिक रूप से धूल के स्रोत को काट देता है। यह "स्वच्छ विकास" वातावरण बड़े-व्यास 8-इंच क्रिस्टल की पैदावार को बढ़ाने के लिए आवश्यक मूलभूत स्थिरता प्रदान करता है।

काइनेटिक्स: 0.8 मिमी/घंटा गति सीमा को तोड़ना

विकास दर लंबे समय से SiC उत्पादकता की "अकिलीज़ हील" रही है। पारंपरिक सेटअप में, दरें आमतौर पर 0.3 - 0.8 मिमी/घंटा के बीच रहती हैं, जिससे विकास चक्र एक सप्ताह या उससे अधिक समय तक चलता है।

थोक सामग्री पर स्विच करने से ये दरें 1.46 मिमी/घंटा तक क्यों बढ़ सकती हैं? यह तापीय क्षेत्र के भीतर बड़े पैमाने पर स्थानांतरण दक्षता पर निर्भर करता है:

1. अनुकूलित पैकिंग घनत्व:क्रूसिबल में थोक सामग्री की संरचना अधिक स्थिर और तेज तापमान ढाल बनाए रखने में मदद करती है। बुनियादी थर्मोडायनामिक्स हमें बताता है कि एक बड़ा ढाल गैस चरण परिवहन के लिए एक मजबूत ड्राइविंग बल प्रदान करता है।

2. स्टोइकोमेट्रिक संतुलन:थोक सामग्री अधिक अनुमानित रूप से उदात्त होती है, जो विकास की शुरुआत में "सी-रिच" और अंत में "सी-रिच" होने के सामान्य सिरदर्द को दूर करती है।

यह अंतर्निहित स्थिरता क्रिस्टल को संरचनात्मक गुणवत्ता में सामान्य बदलाव के बिना मोटा और तेजी से बढ़ने की अनुमति देती है।

निष्कर्ष: 8-इंच युग के लिए एक अनिवार्यता

जैसे-जैसे उद्योग पूरी तरह से 8-इंच उत्पादन की ओर बढ़ रहा है, त्रुटि की गुंजाइश ख़त्म हो गई है। उच्च-शुद्धता वाले थोक सामग्रियों में परिवर्तन अब केवल एक "प्रयोगात्मक उन्नयन" नहीं है - यह उच्च-उपज, उच्च-गुणवत्ता वाले परिणामों का पीछा करने वाले निर्माताओं के लिए तार्किक विकास है।

पाउडर से थोक में जाना केवल आकार में बदलाव से कहीं अधिक है; यह नीचे से ऊपर तक पीवीटी प्रक्रिया का एक मौलिक पुनर्निर्माण है।
