एलपीई रिएक्शन चैंबर में हाफमून क्या है?

सिलिकॉन कार्बाइड (SiC) एपिटैक्सी सिस्टम में, कई प्रमुख रिएक्टर घटक सेमीकंडक्टर विनिर्माण उद्योग के बाहर अपरिचित रहते हैं। इन घटकों में से एक "हाफमून" है, एक ग्रेफाइट-आधारित संरचनात्मक भाग जो आमतौर पर एलपीई प्रतिक्रिया कक्षों के अंदर उपयोग किया जाता है।

हालाँकि हाफमून स्वयं एक वेफर वाहक नहीं है, यह उच्च तापमान एपिटैक्सियल विकास प्रक्रियाओं के दौरान रिएक्टर स्थिरता बनाए रखने में महत्वपूर्ण भूमिका निभाता है। जैसे-जैसे SiC सेमीकंडक्टर विनिर्माण बड़े वेफर्स और सख्त प्रक्रिया नियंत्रण की ओर बढ़ता है, आंतरिक रिएक्टर घटकों का डिज़ाइन और सामग्री प्रदर्शन तेजी से महत्वपूर्ण हो गया है।

एलपीई रिएक्शन चैंबर को समझना

एलपीई (लिक्विड फेज़ एपिटैक्सी) एक क्रिस्टल ग्रोथ तकनीक है जिसका उपयोग सेमीकंडक्टर निर्माण में किया जाता है। SiC एपिटैक्सी सिस्टम में, प्रतिक्रिया कक्ष अत्यधिक मांग वाली परिस्थितियों में संचालित होता है:

• उच्च तापमान
• प्रतिक्रियाशील प्रक्रिया गैसें
• लंबे तापीय चक्र
• सख्त संदूषण नियंत्रण
• स्थिर गैस प्रवाह आवश्यकताएँ

एलपीई रिएक्टर जैसे आधुनिक सीआईसी एपिटैक्सी सिस्टम प्रतिक्रिया कक्ष के अंदर स्थिर थर्मल क्षेत्र संरचनाओं और गैस प्रवाह प्रबंधन पर बहुत अधिक निर्भर करते हैं। यहां तक ​​कि तापमान वितरण या गैस प्रवाह एकरूपता में छोटे बदलाव भी सीधे एपिटैक्सियल परत की गुणवत्ता और वेफर स्थिरता को प्रभावित कर सकते हैं।

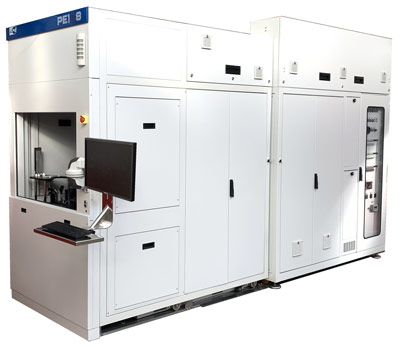

LPE PE1O6 SiC एपिटैक्सी रिएक्टर, एक क्षैतिज हॉट-दीवार प्रणाली जिसका उपयोग उन्नत SiC वेफर विकास के लिए किया जाता है।

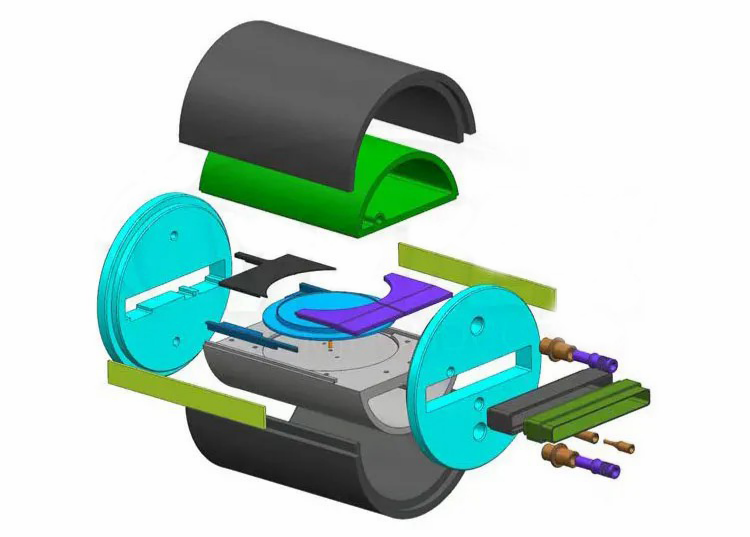

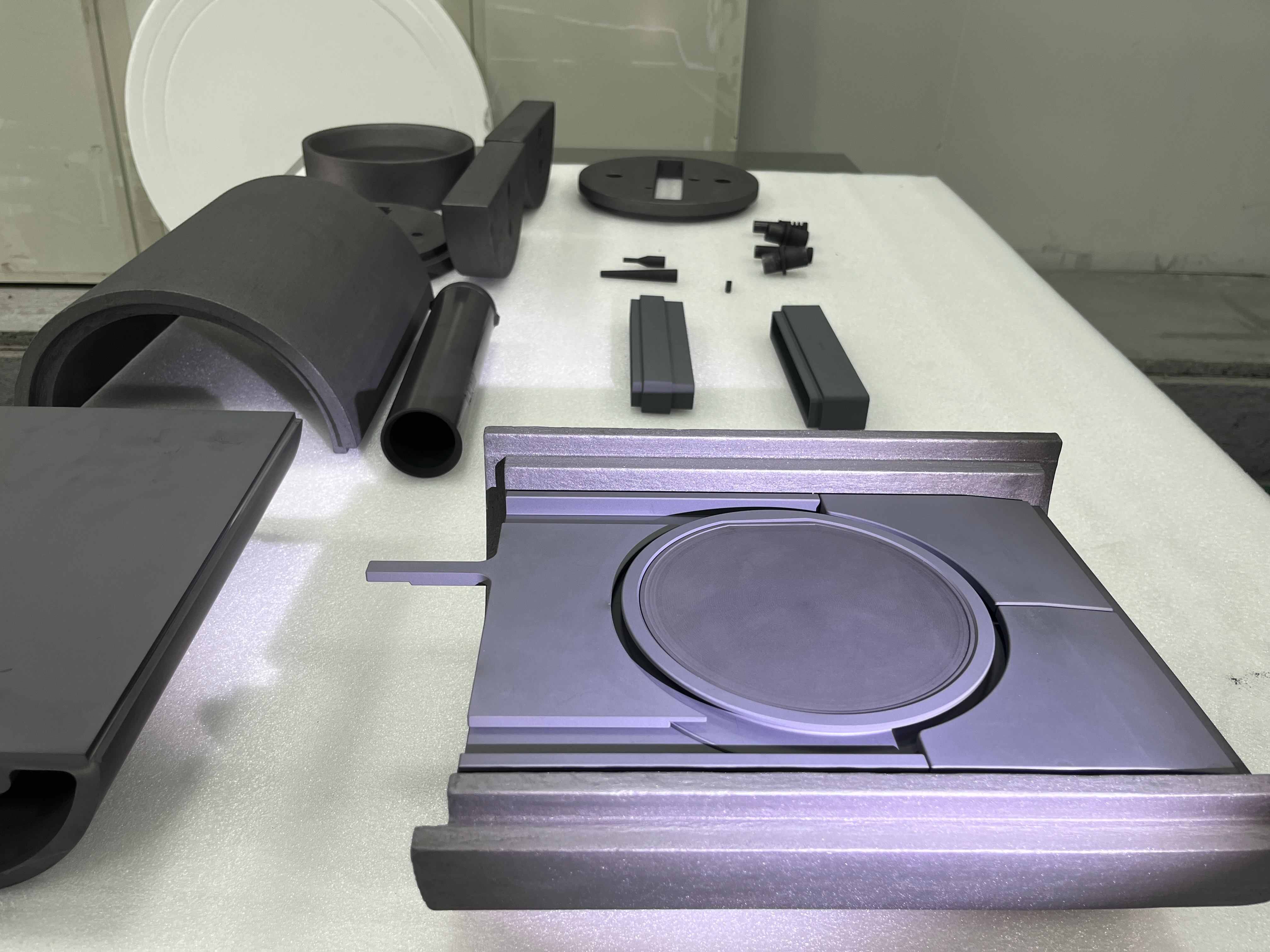

कक्ष के अंदर, कई ग्रेफाइट-आधारित घटक एपीटैक्सियल विकास के लिए नियंत्रित थर्मल और रासायनिक वातावरण बनाने के लिए एक साथ काम करते हैं। हाफमून इन सहायक संरचनात्मक घटकों में से एक है।

इसे "हाफमून" क्यों कहा जाता है?

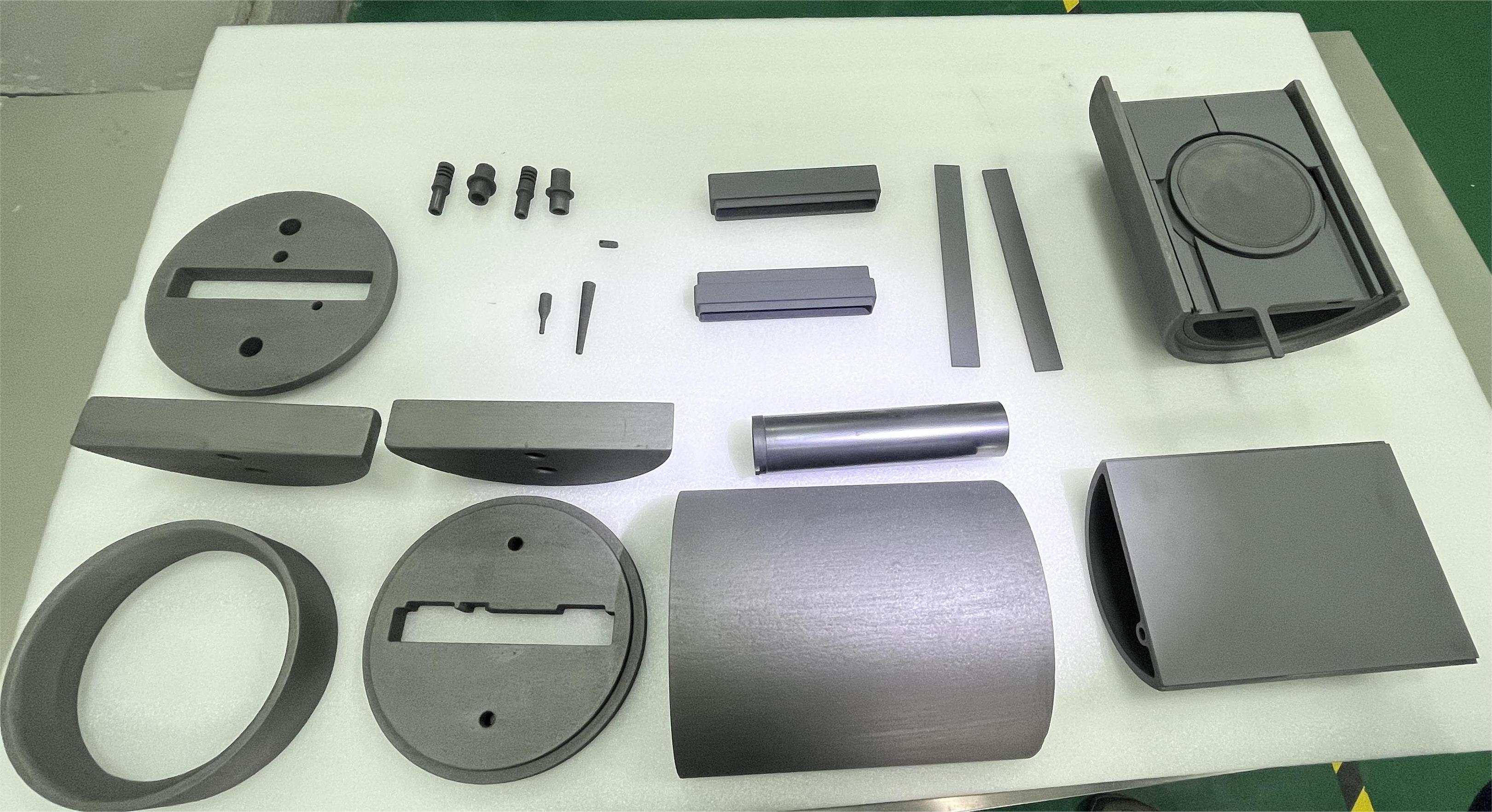

इस भाग को इसका नाम मुख्यतः इसके आकार के कारण मिला है। कई एलपीई रिएक्टरों में, गर्म क्षेत्र क्षेत्र के आसपास स्थापित होने पर घटक अर्ध-वृत्त या अर्धचंद्राकार संरचना के समान दिखता है।

विभिन्न उपकरण निर्माता थोड़े भिन्न डिज़ाइन का उपयोग करते हैं। हाफमून के कुछ हिस्से मोटे हैं, कुछ में अतिरिक्त समर्थन संरचनाएं शामिल हैं, और कुछ सीधे कक्ष के अंदर घूमने वाली असेंबली से जुड़े हुए हैं।

वास्तविक रिएक्टर प्रणालियों में, ज्यामिति को आमतौर पर एक सार्वभौमिक मानक का पालन करने के बजाय थर्मल क्षेत्र और कक्ष लेआउट के साथ अनुकूलित किया जाता है।

हाफमून घटक के कार्य

हालाँकि रिएक्टर के डिज़ाइन अलग-अलग होते हैं, हाफमून घटक आमतौर पर कई महत्वपूर्ण कार्यों में योगदान करते हैं।

1. सहायक रिएक्टर संरचनाएं

एपिटैक्सी रिएक्टर के अंदर, कई ग्रेफाइट हिस्से हीटिंग चक्र के दौरान बार-बार फैलते और सिकुड़ते हैं। इस वजह से, लंबे उत्पादन दौर में आंतरिक समर्थन घटकों की यांत्रिक स्थिरता महत्वपूर्ण हो जाती है।

कुछ रिएक्टर डिज़ाइनों में, हाफमून उच्च तापमान परिचालन स्थितियों के तहत आस-पास के कक्ष संरचनाओं की सापेक्ष स्थिति को बनाए रखने में मदद करता है। यहां तक ​​कि मामूली विकृति भी चैम्बर संरेखण या प्रक्रिया दोहराव को प्रभावित कर सकती है।

2. गैस प्रवाह स्थिरता में सहायता करना

SiC रिएक्टर के अंदर गैस प्रवाह व्यवहार बाहर से दिखने की तुलना में अधिक जटिल है। उच्च तापमान पर, कक्ष के अंदर अपेक्षाकृत छोटे संरचनात्मक परिवर्तन भी स्थानीय प्रवाह स्थितियों को बदल सकते हैं।

रिएक्टर प्लेटफ़ॉर्म के आधार पर, हाफमून अप्रत्यक्ष रूप से प्रभावित कर सकता है कि प्रक्रिया गैसें गर्म क्षेत्र क्षेत्र के चारों ओर कैसे घूमती हैं। यह एक कारण है कि रिएक्टर विकास के दौरान आंतरिक कक्ष ज्यामिति को अक्सर सावधानीपूर्वक अनुकूलित किया जाता है।

3. तापीय क्षेत्र समन्वय

आधुनिक एपिटेक्सी सिस्टम को सावधानीपूर्वक नियंत्रित थर्मल ग्रेडिएंट की आवश्यकता होती है। चैम्बर के अंदर ग्रेफाइट घटकों की व्यवस्था गर्मी वितरण और थर्मल दक्षता को प्रभावित करती है।

हाफमून घटक अप्रत्यक्ष रूप से प्रभावित कर सकते हैं:

• ताप परावर्तन
• तापीय संतुलन
• स्थानीय तापमान स्थिरता
• थर्मल परिरक्षण प्रदर्शन

बड़े आकार के वेफर प्रसंस्करण के लिए यह तेजी से महत्वपूर्ण हो जाता है।

4. मैकेनिकल रोटेशन सिस्टम का समर्थन करना

कुछ एलपीई सिस्टम एपीटैक्सियल वृद्धि के दौरान जमाव एकरूपता में सुधार के लिए घूर्णन असेंबली का उपयोग करते हैं। इन विन्यासों में, लोअर हाफमून को कक्ष के अंदर आस-पास घूमने वाली या समर्थन संरचनाओं के साथ एकीकृत किया जा सकता है।

यांत्रिक आवश्यकताएं काफी मांग वाली हो सकती हैं क्योंकि रिएक्टर को उच्च तापमान और रासायनिक रूप से प्रतिक्रियाशील दोनों स्थितियों में लगातार काम करना चाहिए।

रिएक्टर सिस्टम में ग्रेफाइट का अभी भी व्यापक रूप से उपयोग क्यों किया जाता है?

आज भी, सेमीकंडक्टर थर्मल क्षेत्र अनुप्रयोगों के लिए ग्रेफाइट सबसे व्यावहारिक सामग्रियों में से एक है। यह अपेक्षाकृत हल्का है, इसे जटिल आकार में मशीनीकृत किया जा सकता है, और ऐसे तापमान पर स्थिर गुण बनाए रखता है जहां कई धातुएं विफल हो जाएंगी।

रिएक्टर निर्माताओं के लिए, एक और फायदा यह है कि ग्रेफाइट सटीक मशीनिंग के लिए अच्छी प्रतिक्रिया देता है, जो संकीर्ण कक्ष स्थानों के अंदर स्थापित घटकों के लिए महत्वपूर्ण है।

वहीं, नंगे ग्रेफाइट की भी सीमाएँ हैं। प्रतिक्रियाशील प्रक्रिया गैसों और बार-बार थर्मल साइक्लिंग के लंबे समय तक संपर्क में रहने से, सतह धीरे-धीरे ख़राब हो सकती है या कण उत्पन्न कर सकती है। इस वजह से, लेपित ग्रेफाइट संरचनाएं अब आमतौर पर आधुनिक SiC एपिटेक्सी सिस्टम में उपयोग की जाती हैं।

सीवीडी सीआईसी कोटिंग की भूमिका

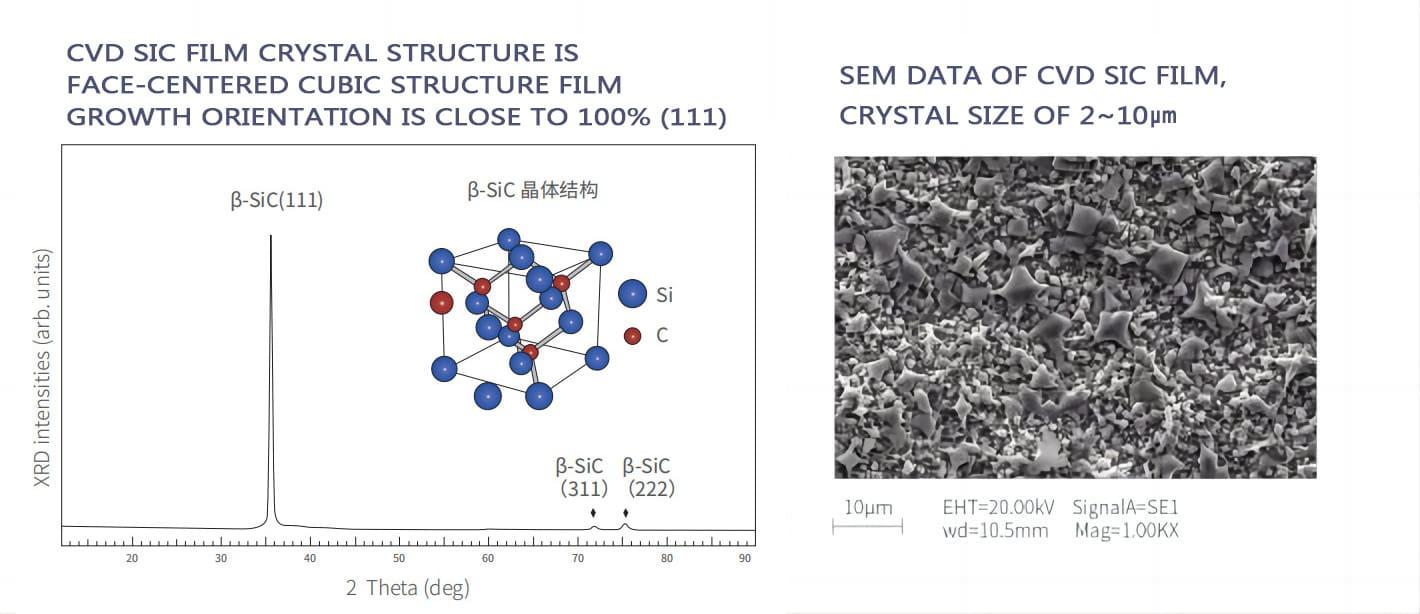

सीवीडी सीआईसी (रासायनिक वाष्प जमाव सिलिकॉन कार्बाइड) कोटिंग का व्यापक रूप से सीआईसी एपिटैक्सी सिस्टम में ग्रेफाइट रिएक्टर घटकों पर उपयोग किया जाता है।

कोटिंग ग्रेफाइट सतह पर एक घनी सुरक्षात्मक परत बनाती है, जो बेहतर बनाने में मदद करती है:

• संक्षारण प्रतिरोध
• सतह की शुद्धता
• प्रतिरोध पहन
• थर्मल शॉक प्रदर्शन
• प्रक्रिया स्थिरता

SiC-लेपित ग्रेफाइट घटक अब आमतौर पर पाए जाते हैं:

• संग्राहक
• वेफर वाहक
• चैम्बर लाइनर
• गैस प्रवाह घटक
• हाफमून असेंबली

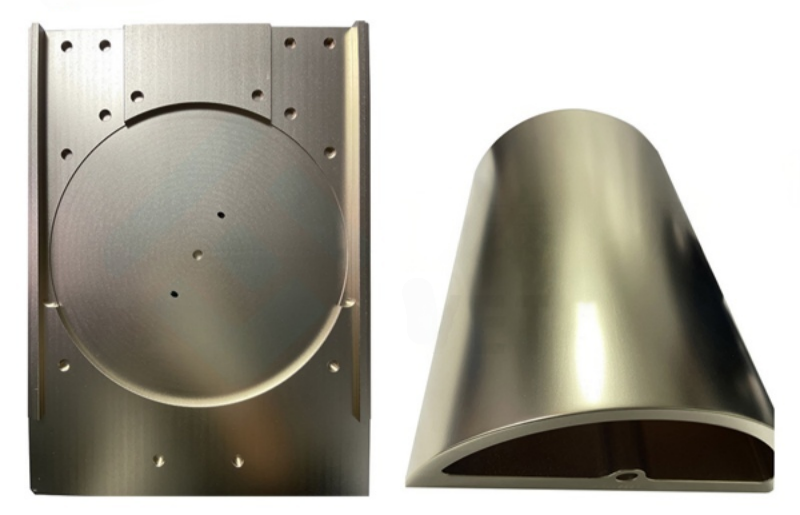

क्यों अधिक कंपनियाँ TaC कोटिंग्स का अध्ययन कर रही हैं?

हाल के वर्षों में, TaC कोटिंग ने उन्नत अर्धचालक थर्मल क्षेत्र अनुप्रयोगों में, विशेष रूप से उच्च तापमान वाली SiC प्रक्रियाओं में अधिक ध्यान आकर्षित करना शुरू कर दिया है।

एक कारण यह है कि कुछ अगली पीढ़ी के क्रिस्टल विकास सिस्टम ऐसी परिस्थितियों में काम करते हैं जहां पारंपरिक कोटिंग सामग्री को लंबी प्रक्रिया चक्रों के दौरान अधिक थर्मल और रासायनिक तनाव का सामना करना पड़ सकता है।

पारंपरिक SiC कोटिंग्स की तुलना में, TaC आम तौर पर अत्यधिक उच्च तापमान पर मजबूत रासायनिक स्थिरता दिखाता है। इस वजह से, शोधकर्ता और उपकरण निर्माता भविष्य के उच्च तापमान रिएक्टर सिस्टम के लिए इसकी क्षमता का मूल्यांकन करना जारी रख रहे हैं।

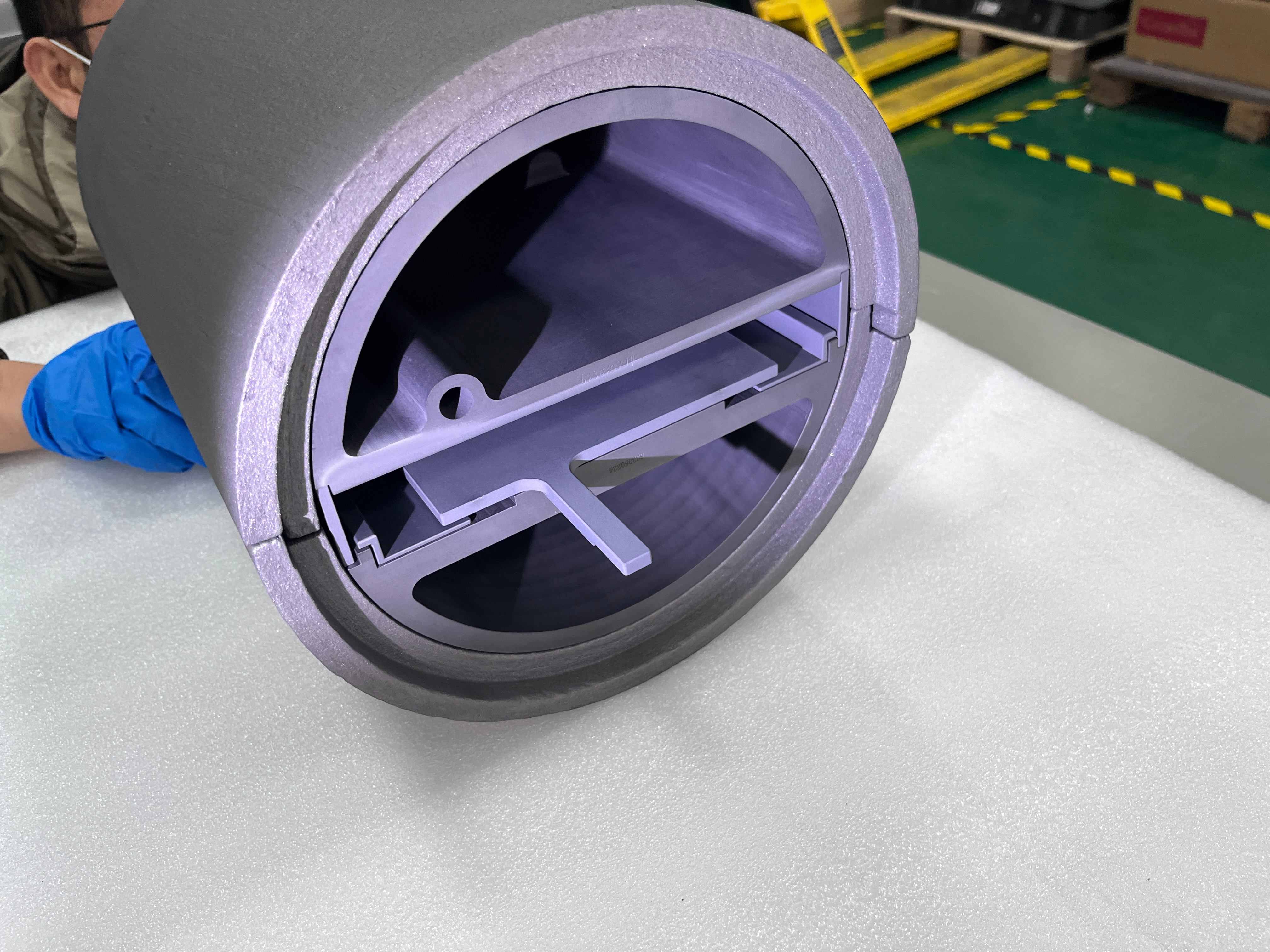

रिएक्टर के चारों ओर थर्मल इन्सुलेशन सामग्री

संरचनात्मक ग्रेफाइट भागों के अलावा, थर्मल इन्सुलेशन सामग्री भी रिएक्टर के प्रदर्शन को दृढ़ता से प्रभावित करती है।

सेमीकंडक्टर सिस्टम अक्सर उपयोग करते हैं:

• नरम ग्रेफाइट लगा
• कठोर ग्रेफाइट लगा
• पैन-आधारित कार्बन फाइबर लगा
• कार्बन मिश्रित इन्सुलेशन सामग्री

ये सामग्रियां गर्मी के नुकसान को कम करने और लंबे विकास चक्रों के दौरान स्थिर तापमान वितरण बनाए रखने में मदद करती हैं।

आधुनिक SiC एपिटैक्सी में बढ़ती माँगें

जैसे-जैसे SiC उद्योग 200 मिमी वेफर प्लेटफार्मों की ओर बढ़ता है, आंतरिक रिएक्टर घटकों को थर्मल स्थिरता, आयामी परिशुद्धता और संदूषण नियंत्रण के लिए तेजी से सख्त आवश्यकताओं का सामना करना पड़ता है।

इलेक्ट्रिक वाहनों, नवीकरणीय ऊर्जा प्रणालियों और उच्च आवृत्ति वाले पावर इलेक्ट्रॉनिक्स के तेजी से विकास से SiC वेफर्स की मांग में तेजी आ रही है।

जैसे-जैसे वेफ़र का आकार 4-इंच से 6-इंच और 8-इंच प्लेटफ़ॉर्म तक बढ़ता है, रिएक्टर घटकों को इसके लिए सख्त आवश्यकताओं को पूरा करना होगा:

• आयामी परिशुद्धता
• कोटिंग की एकरूपता
• तापीय स्थिरता
• शुद्धता नियंत्रण
• यांत्रिक विश्वसनीयता

यहां तक ​​कि हाफमून असेंबली जैसे सहायक चैम्बर घटकों की भी तकनीकी रूप से अधिक मांग हो रही है।

निष्कर्ष

हाफमून एलपीई प्रतिक्रिया कक्ष के अंदर एक अपेक्षाकृत सरल ग्रेफाइट संरचना प्रतीत हो सकता है, लेकिन यह थर्मल स्थिरता, गैस प्रवाह समन्वय और यांत्रिक समर्थन सहित रिएक्टर संचालन के कई महत्वपूर्ण पहलुओं में योगदान देता है।

इसका विकास सेमीकंडक्टर निर्माण में व्यापक रुझानों को भी दर्शाता है: उच्च तापमान, क्लीनर प्रक्रियाएं, बड़े वेफर्स और अधिक उन्नत सामग्री इंजीनियरिंग।

जैसे-जैसे SiC एपिटैक्सी तकनीक का विकास जारी है, रिएक्टर घटक और कोटिंग प्रौद्योगिकियां और भी अधिक विशिष्ट और प्रदर्शन-संचालित हो जाएंगी।
