एमओसीवीडी एसआईसी लेपित ग्रेफाइट ससेप्टर क्रैकिंग विश्लेषण और थर्मल तनाव अनुकूलन केस स्टडी

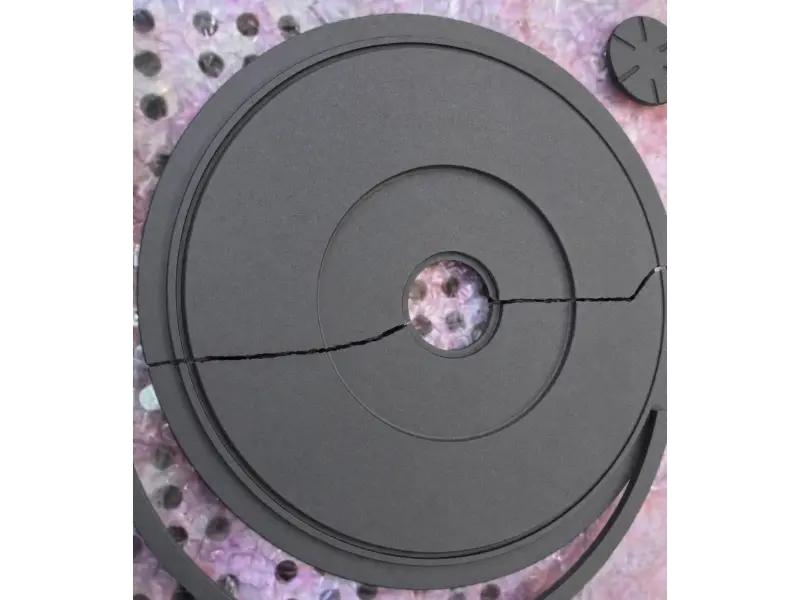

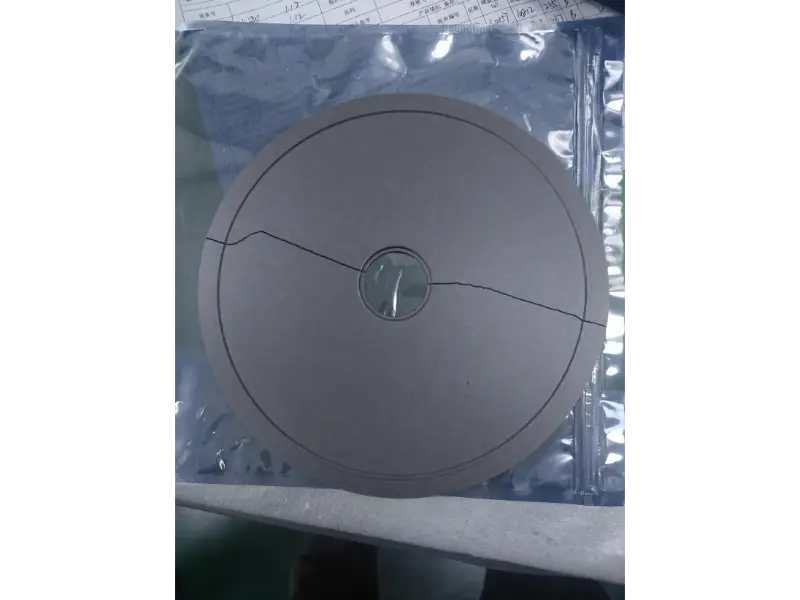

चित्र 1,2: एमओसीवीडी की रेडियल फ्रैक्चर आकृति विज्ञानसीवीडी SiC-लेपित ग्रेफाइट सुसेप्टरसेंट्रल स्टेप थ्रू-होल से निकलती है

I. कार्यकारी सारांश और मुख्य निष्कर्ष

मुख्य निष्कर्ष:एपिटैक्सियल वेफर ससेप्टर्स (वेफर कैरियर) की डिजाइन और गुणवत्ता सीधे उनकी सेवा जीवन को निर्धारित करती है, जो एपिटैक्सि उत्पादन लागत आवंटन और उपकरण डाउनटाइम को गहराई से प्रभावित करती है। रिसेप्टर्स का चयन करते समय, एपिटैक्सियल वेफर निर्माता उच्च-गुणवत्ता वाले डिज़ाइन को प्राथमिकता देते हैं जो वास्तविक प्रक्रिया आवश्यकताओं के अनुरूप होते हैं, प्रतिस्थापन आवृत्ति को कम करते हैं, और सेवा जीवन का विस्तार करते हैं - जिससे महत्वपूर्ण उत्पादन लागत में कमी आती है और एपिटैक्सियल उत्पाद की गुणवत्ता में लगातार सुधार होता है।

केंद्रीय चरण पर तनाव-बफरिंग क्षेत्र को फिर से डिजाइन करके और थर्मल विस्तार (सीटीई) के अनुरूप गुणांक के साथ ग्रेफाइट सब्सट्रेट सामग्री का चयन करके, वेटेक (www.veteksamicon.com) ने एमओसीवीडी वेफर वाहक में केंद्रीय चरण थ्रू-होल से उत्पन्न होने वाली रेडियल क्रैकिंग की औद्योगिक चुनौती को पूरी तरह से हल कर दिया है।

एक विदेशी तीसरी पीढ़ी के सेमीकंडक्टर एपिटैक्सियल चिप निर्माता को बड़े आकार के रासायनिक वाष्प जमाव की तत्काल क्रैकिंग और क्षति के कारण गंभीर उत्पादन बाधाओं का सामना करना पड़ा।सिलिकॉन कार्बाइड (सीवीडी SiC) लेपित ग्रेफाइट रिसेप्टर्सउच्च तापमान वाले MOCVD एपीटैक्सियल विकास के दौरान। हमारी तकनीकी टीम ने मूल कारणों की पहचान की: केंद्रीय चरण पर गंभीर तनाव एकाग्रता और ग्रेफाइट सब्सट्रेट का थर्मल विस्तार बेमेल। संरचनात्मक मार्जिन पुनर्विन्यास (तनाव बफर जोन का विस्तार, फ्लोटिंग स्टेप पोजिशनिंग को अपग्रेड करना) और इष्टतम ग्रेफाइट सामग्री चयन के माध्यम से, हमने क्लाइंट के लिए क्रैकिंग खतरों को सफलतापूर्वक समाप्त कर दिया।

मुख्य प्रदर्शन एवं मीट्रिक सुधार:

· ससेप्टर क्रैकिंग दर: >15% से घटाकर 0% किया गया

· औसत चक्र सेवा जीवन: 300%+ की वृद्धि

· अनियोजित उपकरण डाउनटाइम: 95% की कमी

द्वितीय. ग्राहक पृष्ठभूमि और पारंपरिक दर्द बिंदु

1. ग्राहक पृष्ठभूमि

ग्राहक एक अग्रणी ऑटोमोटिव-ग्रेड कंपाउंड सेमीकंडक्टर चिप निर्माता है जो उच्च-शक्ति और आरएफ डिवाइस एपिटैक्सियल वेफर्स के बड़े पैमाने पर उत्पादन पर केंद्रित कई बड़े आकार, उच्च तापमान वाले एमओसीवीडी/एमबीई उत्पादन लाइनों का संचालन करता है। उच्च-आवृत्ति प्रेरण हीटिंग और गंभीर तेज़ हीटिंग/ठंडा थर्मल चक्र से गुजरते हुए, प्रतिक्रिया कक्ष का ऑपरेटिंग तापमान साल भर 1000 डिग्री सेल्सियस-1400 डिग्री सेल्सियस तक पहुंच जाता है। मुख्य घटक के रूप में सीधे एपिटैक्सियल वेफर्स को धारण करना, बड़े आकार कासीवीडी SiC-लेपित ग्रेफाइट रिसेप्टर्सउच्च तापमान, उच्च तनाव वाले वातावरण में अत्यधिक संरचनात्मक स्थिरता और तापीय एकरूपता बनाए रखनी चाहिए।

2. पारंपरिक दृष्टिकोण और विस्तृत ऐतिहासिक दर्द बिंदु

पारंपरिक ससेप्टर डिजाइनों का उपयोग करते समय, एपिटैक्सियल निर्माता लंबे समय तक गंभीर आर्थिक और क्षमता संबंधी समस्याओं से पीड़ित रहे:

· बार-बार प्रतिस्थापन और बेहद कम जीवनकाल:पारंपरिक डिज़ाइन अत्यधिक उच्च तापमान के तहत थर्मल विस्तार के अंतर को ध्यान में रखने में विफल रहे। कई दर्जन चक्रों के तहत रिसेप्टर्स में दरार आ गई, जिनमें से कुछ स्थापना के तुरंत बाद विफल हो गए (क्रैकिंग दर >15%)।

· महँगा डाउनटाइम और सफ़ाई खर्च:एक बार जब कोई संवेदक कक्ष के अंदर टूट गया या बिखर गया, तो एपिटैक्सियल वेफर्स का पूरा बैच गंभीर कण संदूषण के साथ नष्ट हो गया। प्रत्येक घटना के लिए चैम्बर को ठंडा करने, अलग करने, सफाई, पुनः निकासी और दबाव/तापमान परीक्षण के 12-24 घंटे की आवश्यकता होती है। अनियोजित डाउनटाइम और उपभोग्य सामग्रियों से प्रत्यक्ष नुकसान प्रति घटना हजारों अमेरिकी डॉलर तक पहुंच गया।

· उच्च सिंगल-वेफर उत्पादन लागत:उच्च-मूल्य वाली उपभोग्य सामग्रियों के रूप में, बार-बार प्रतिस्थापन के कारण प्रति वेफर अत्यधिक रिसेप्टर लागत आवंटन होता है। इसके साथ ही, डाउनटाइम ने उत्पादन लाइन में समग्र उपकरण प्रभावशीलता (ओईई) को कम कर दिया, जिससे निश्चित ओवरहेड लागत में उल्लेखनीय वृद्धि हुई।

तृतीय. तकनीकी चुनौतियाँ एवं विफलता तंत्र विश्लेषण

शारीरिक विफलता आकृति विज्ञान:फ्रैक्चर विश्लेषण से संकेत मिलता है कि दरार की शुरुआत केंद्रीय थ्रू-होल के आंतरिक चरण में होती है, जो कि रिसेप्टर शरीर के दोनों किनारों पर रेडियल रूप से बाहर की ओर फैली हुई है।

मूल कारण जांच (तनाव तंत्र):

· सामग्री थर्मल विस्तार बेमेल:उच्च तापमान वाली कामकाजी परिस्थितियों (1000 डिग्री सेल्सियस और ऊपर) के तहत, ग्रेफाइट सब्सट्रेट और सीआईसी सुरक्षात्मक कोटिंग के बीच एक महत्वपूर्ण थर्मल विस्तार गुणांक (सीटीई) बेमेल मौजूद है। क्योंकि ग्रेफाइट का तापीय विस्तार गुणांक उससे अधिक होता हैSiC कोटिंग, ग्रेफाइट सब्सट्रेट सतह SiC परत की तुलना में हीटिंग के दौरान अधिक थर्मल विस्तार विरूपण से गुजरता है। यह पर्याप्त इंटरफेशियल थर्मल तनाव उत्पन्न करता है, जो अंततः ग्रेफाइट सब्सट्रेट बॉडी में दरार और विफलता को प्रेरित करता है।

· तनाव राहत क्षेत्र में संरचनात्मक दोष:मूल डिज़ाइन में केंद्रीय चरण पर एक आवश्यक संक्रमण बफर ज़ोन का अभाव था, जो एक क्लासिक यांत्रिक तनाव एकाग्रता बिंदु बनाता था। एक बार जब विस्तार तनाव ग्रेफाइट सब्सट्रेट की तन्य शक्ति सीमा से अधिक हो गया, तो तेज कदम कोने पर सूक्ष्म दरारें तुरंत शुरू हो गईं और बाहर की ओर फट गईं।

चतुर्थ. समाधान: हमने समस्या का समाधान कैसे किया

सेंट्रल स्टेप क्रैकिंग को संबोधित करने के लिए, वेटेक आर एंड डी और इंजीनियरिंग टीम ने थर्मल विस्तार के उच्च तापमान गुणांक (सीटीई) के आधार पर एक व्यापक तकनीकी स्पष्टीकरण योजना तैयार की। अनुकूलन:

वी. परिणाम और मात्रात्मक लाभ

पुन: इंजीनियर किए गए रिसेप्टर्स को ग्राहक की उत्पादन लाइन पर कठोर थर्मल साइक्लिंग और वॉल्यूम लाइन सत्यापन से गुजरना पड़ा, जिससे उल्लेखनीय प्रदर्शन सुधार प्राप्त हुआ:

· थर्मल स्ट्रेस क्रैकिंग का पूर्ण उन्मूलन:अनुकूलित रिसेप्टर्स 500 से अधिक थर्मल चक्रों के लिए लगातार संचालित होते हैं, जिससे क्रैकिंग और क्षति दर सीधे 15% से 0% तक कम हो जाती है।

· डाउनटाइम घाटे में भारी कमी:वाहक के टूटने के कारण होने वाले अनियोजित डाउनटाइम में 95% की कमी आई, जिससे समग्र लाइन ओईई में नाटकीय रूप से वृद्धि हुई।

· कई गुना सेवा जीवन और लागत में कमी:औसत ससेप्टर सेवा जीवन में 300%+ की वृद्धि हुई, जिसके परिणामस्वरूप प्रति एपिटैक्सियल वेफर आवंटित ससेप्टर लागत में पर्याप्त गिरावट आई।

VI. वेटेक विनिर्माण और गुणवत्ता नियंत्रण गारंटी

· उच्च शुद्धता वाले कच्चे माल का चयन:CVD SiC कोटिंग के साथ दोषरहित CTE मिलान सुनिश्चित करने के लिए प्रीमियम उच्च-घनत्व आइसोस्टैटिक ग्रेफाइट सब्सट्रेट (7N शुद्धता, राख सामग्री <5 पीपीएम) का चयन किया जाता है।

· परिशुद्धता मशीनिंग:5-अक्ष सीएनसी सटीक कटिंग (±0.005 मिमी के भीतर रखी गई सहनशीलता) का उपयोग किया जाता है, जिससे केंद्रीय चरण जैसी महत्वपूर्ण सुविधाओं पर सटीक तनाव राहत बफर जोन बनते हैं।

· सीवीडी एसआईसी जमाव:उच्च तापमान वाली सीवीडी प्रक्रियाएं घनी 80-100 μm β-SiC परत जमा करती हैं, जो बेहतर तापीय एकरूपता और संक्षारण सुरक्षा प्रदान करती हैं।

· 100% सीएमएम पूर्ण निरीक्षण:उच्च परिशुद्धता समन्वय मापने वाली मशीनें (सीएमएम) स्वचालित रूप से पॉकेट एरे, केंद्रीय चरण आयाम और समग्र समतलता को स्कैन और मापती हैं।

· क्लीनरूम पैकेजिंग एवं डिलिवरी:कक्षा 100 क्लीनरूम में साफ किया गया और वैक्यूम नाइट्रोजन पैकेजिंग में डबल-पैक किया गया, अनुकूलित ईवीए शॉकप्रूफ मामलों के साथ वितरित किया गया।

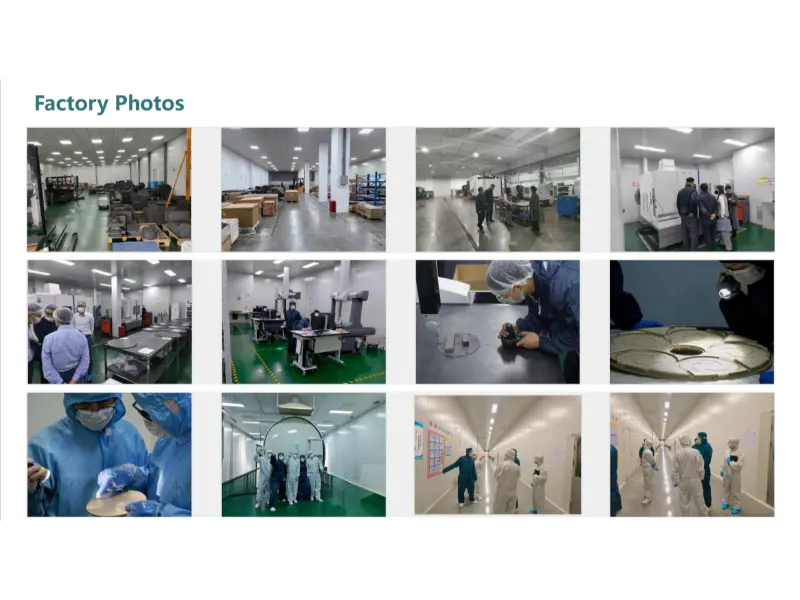

चित्र 3: वीटेक सेमीकंडक्टर उन्नत परिशुद्धता मशीनिंग, क्लीनरूम और गुणवत्ता नियंत्रण सुविधाएं

सातवीं. अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: इसका प्राथमिक कारण क्या है?MOCVD SiC लेपित ग्रेफाइट सुसेप्टरदरारें केंद्रीय चरण से शुरू हो रही हैं?

ए: प्राथमिक कारण केंद्रीय कदम पर तनाव-राहत बफर जोन की कमी है, जिससे थर्मल तनाव को वितरित करने के लिए एक संरचनात्मक रीडिज़ाइन की आवश्यकता होती है।

Q2: क्या CVD SiC कोटिंग अकेले केंद्रीय चरण पर दरार को रोक सकती है?

उत्तर: नहीं, SiC कोटिंग्स मुख्य रूप से संक्षारण प्रतिरोध, अशुद्धता रोकथाम और तापीय चालकता प्रदान करती हैं। यदि संरचनात्मक डिज़ाइन त्रुटिपूर्ण है, तो कोटिंग स्वयं सब्सट्रेट से आंतरिक संपीड़न और तन्य तनाव का सामना नहीं कर सकती है। केवल 'तर्कसंगत रूप से डिजाइन की गई तनाव-बफरिंग संरचना + उच्च गुणवत्ता वाली सीवीडी सीआईसी कोटिंग' का संयोजन ही क्रैकिंग मुद्दों को पूरी तरह से हल कर सकता है।

आठवीं. सारांश एवं कार्रवाई कॉल (सीटीए)

यद्यपि एपिटैक्सियल वेफर रिसेप्टर्स सहायक उपभोग्य वस्तुएं हैं, उनके संरचनात्मक डिजाइन और विनिर्माण गुणवत्ता फैब उत्पादन दक्षता और समग्र लागत पर महत्वपूर्ण प्रभाव डालते हैं। पारंपरिक डिज़ाइन अक्सर सामग्री सीटीई मिलान और तनाव-एकाग्रता राहत क्षेत्रों को नजरअंदाज कर देते हैं, जिससे बार-बार रिसेप्टर विफलता, महंगा डाउनटाइम और वेफर स्क्रैप जोखिम होता है।

वेटेक के संरचनात्मक अनुकूलन और परिष्कृत थर्मल तनाव इंजीनियरिंग के माध्यम से, हमने न केवल ग्राहक को पूरी तरह से खत्म करने में मदद कीग्रेफाइट संग्राहकक्रैकिंग (क्रैकिंग दर को 0% तक कम करना), लेकिन साथ ही वाहक सेवा जीवन को 300% से अधिक बढ़ा दिया। इस सुधार ने प्रतिस्थापन आवृत्ति को काफी कम कर दिया, प्रति-वेफर उपभोज्य आवंटन लागत को कम कर दिया, और वेफर एपिटैक्सियल विकास की गुणवत्ता, स्थिरता और निरंतरता की गारंटी दी - पर्याप्त आर्थिक और क्षमता मूल्य प्रदान किया।

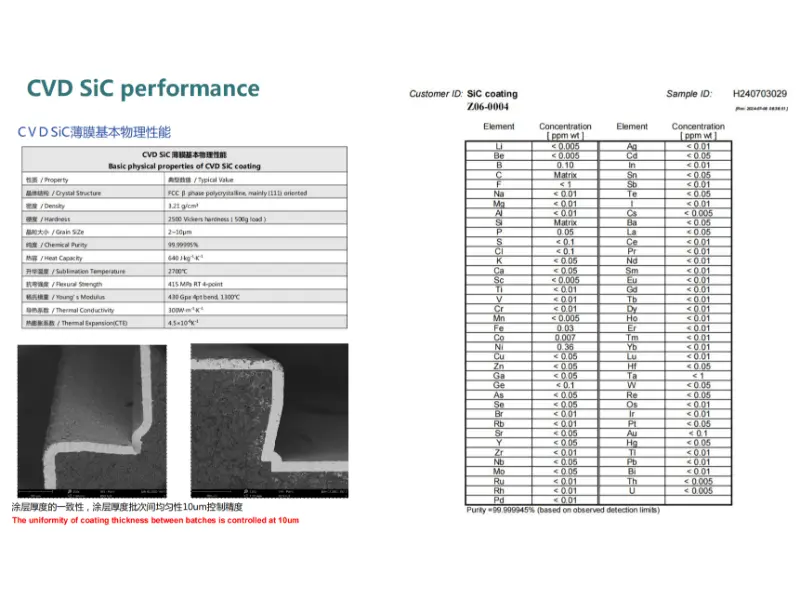

चित्र 4: मुख्य भौतिक गुण, एसईएम मोटाई एकरूपता, और सीवीडी सीआईसी कोटिंग का अल्ट्रा-उच्च शुद्धता विश्लेषण

अनुकूलित थर्मल तनाव अनुकूलन समाधान के लिए हमसे संपर्क करें

क्या आपके MOCVD/MBE प्रतिक्रिया कक्ष ग्रेफाइट वाहक भी उच्च तापमान थर्मल स्ट्रेस क्रैकिंग, SiC कोटिंग छीलने, या कम सेवा जीवन के मुद्दों का सामना कर रहे हैं?

Vetek (www.veteksamicon.com) के पास सेमीकंडक्टर CVD SiC कोटिंग और उच्च शुद्धता वाले ग्रेफाइट सटीक मशीनिंग में 10 वर्षों से अधिक का अनुभव है।

निःशुल्क थर्मल तनाव सहिष्णुता मूल्यांकन और परीक्षण परीक्षण सेवा प्राप्त करने के लिए अपने आयामी चित्र या असफल नमूना फ़ोटो सबमिट करें!
