सब्सट्रेट बनाम एपिटैक्सी: सेमीकंडक्टर विनिर्माण में मुख्य भूमिकाएँ

परिचय: आधुनिक चिप्स के दो स्तंभ

वास्तव में यह समझने के लिए कि एक उन्नत चिप उच्च गति गणना और उच्च-शक्ति आउटपुट कैसे प्राप्त करती है, हमें इसकी भौतिक संरचना के दो मूलभूत स्तंभों- सेमीकंडक्टर सब्सट्रेट और एपिटैक्सियल विकास प्रक्रिया में गहराई से जाना होगा।

सीधे शब्दों में कहें तो, सब्सट्रेट यांत्रिक समर्थन और गर्मी अपव्यय के लिए "नींव" प्रदान करता है, जबकि एपिटैक्सियल परत "सक्रिय कार्यात्मक परत" है जो सावधानीपूर्वक उस "नींव" पर बनाई गई है। हालाँकि दोनों शब्दों में केवल एक वर्ण का अंतर है, लेकिन उनमें सामग्री संरचना, निर्माण प्रक्रियाओं और कार्यात्मक भूमिकाओं में मूलभूत अंतर हैं। यह आलेख व्यवस्थित रूप से उनके तकनीकी अंतर, प्रमुख मापदंडों और अंतिम डिवाइस के प्रदर्शन पर निर्णायक प्रभाव की रूपरेखा तैयार करेगा।

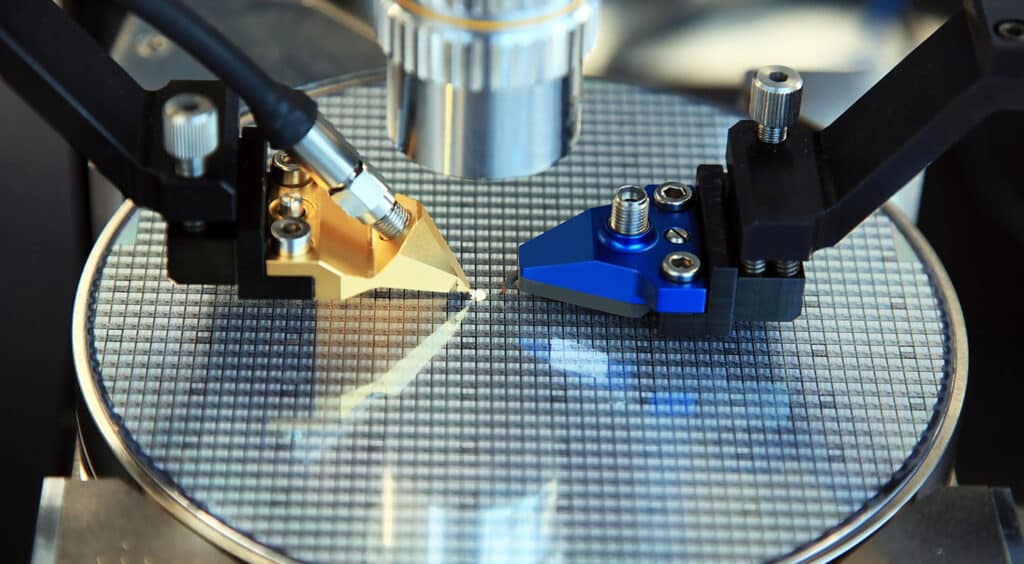

I. सेमीकंडक्टर सब्सट्रेट क्या है?

[इस खंड का मुख्य निष्कर्ष]: एक अर्धचालक सब्सट्रेट डिवाइस के "कंकाल" और "हीट सिंक" के रूप में कार्य करता है। उच्च शुद्धता वाला सिंगल-क्रिस्टल सिलिकॉन (Si) उपभोक्ता बाजार पर हावी है, जबकि सिलिकॉन कार्बाइड (SiC), 4.9 W/cm·K की उच्च तापीय चालकता के साथ, इलेक्ट्रिक वाहनों और उच्च-वोल्टेज अनुप्रयोगों के लिए एक अनिवार्य विकल्प बन गया है।

सेमीकंडक्टर सब्सट्रेट्स लगभग सभी सेमीकंडक्टर उपकरणों की संरचनात्मक और थर्मल नींव बनाते हैं। यांत्रिक दृष्टिकोण से, वे सूक्ष्म और नैनोसंरचनाओं का समर्थन करने वाले भौतिक मंच के रूप में कार्य करते हैं; इससे भी महत्वपूर्ण बात यह है कि वे एक सतत क्रिस्टल जाली टेम्पलेट प्रदान करते हैं जो क्रिस्टल अभिविन्यास और बाद में जमा परतों की संरचनात्मक अखंडता को निर्धारित करता है।

अनुप्रयोग आवश्यकताओं के आधार पर, सब्सट्रेट सामग्री एकल-क्रिस्टल, पॉलीक्रिस्टलाइन या अनाकार भी हो सकती है; हालाँकि, उच्च-प्रदर्शन वाले इलेक्ट्रॉनिक उपकरण अनाज की सीमाओं और वाहक गतिशीलता में बाधा डालने वाले दोषों को कम करने के लिए लगभग पूरी तरह से उच्च-शुद्धता वाले सिंगल-क्रिस्टल सिल्लियों पर निर्भर करते हैं।

1.1 मुख्यधारा सब्सट्रेट प्रकार और उनके भौतिक गुण

बड़े आकार के सबस्ट्रेट्स का चुनाव सीधे डिवाइस के प्रदर्शन, विनिर्माण उपज और लागत संरचना को प्रभावित करता है। उद्योग मुख्य रूप से तीन प्रमुख प्रकार के सबस्ट्रेट्स का उपयोग करता है:

• सिलिकॉन सबस्ट्रेट्स: Czochralski (CZ) या फ्लोट ज़ोन (FZ) विधियों के माध्यम से उगाया गया सिंगल-क्रिस्टल सिलिकॉन (Si) आज भी वैश्विक सेमीकंडक्टर उद्योग में पूर्ण मुख्यधारा बना हुआ है। इसके फायदे असाधारण लागत-प्रभावशीलता, उच्च यांत्रिक शक्ति और 300 मिमी (12 इंच) तक स्केलेबिलिटी में निहित हैं। इसका व्यापक रूप से उपभोक्ता-ग्रेड प्रोसेसर, मेमोरी डिवाइस और मानक सौर सेल में उपयोग किया जाता है।
• वाइड-बैंडगैप सबस्ट्रेट्स (सिलिकॉन कार्बाइड और नीलम): जब बिजली और आवृत्ति की आवश्यकताएं सिलिकॉन की भौतिक सीमाओं से अधिक हो जाती हैं, तो वाइड-बैंडगैप सामग्री अपरिहार्य विकल्प बन जाती है।
• सिलिकॉन कार्बाइड (SiC): उत्कृष्ट तापीय चालकता (लगभग 3.7 से 4.9 डब्लू/सेमी·के[1]) और उच्च ब्रेकडाउन इलेक्ट्रिक क्षेत्र ताकत के साथ, यह इलेक्ट्रिक वाहन (ईवी) इनवर्टर और हाई-वोल्टेज पावर ग्रिड के लिए एक आदर्श विकल्प है।
• नीलमणि (Al₂O₃): उत्कृष्ट ऑप्टिकल पारदर्शिता और ढांकता हुआ अलगाव गुणों के साथ, इसका व्यापक रूप से नीले/पराबैंगनी एलईडी और विशेष आरएफ एसओआई अनुप्रयोगों में उपयोग किया जाता है।
• क्वार्ट्ज सब्सट्रेट: इसकी अत्यधिक उच्च रासायनिक जड़ता, थर्मल विस्तार के बेहद कम गुणांक और उच्च ऑप्टिकल शुद्धता के लिए धन्यवाद, इसका उपयोग मुख्य रूप से उच्च अंत ऑप्टिकल घटकों, मास्क ब्लैंक और विशेष सेंसर उपकरणों में किया जाता है।

1.2 सब्सट्रेट्स के दो मुख्य कार्य: समर्थन और गर्मी अपव्यय

वास्तविक उपकरण संचालन के दौरान, बल्क सबस्ट्रेट्स दो अपूरणीय प्रमुख कार्य करते हैं:

यांत्रिक सहायता: गंभीर थर्मल साइक्लिंग, उच्च-वैक्यूम रासायनिक प्रक्रियाओं, वेफर हैंडलिंग और बैक-एंड पैकेजिंग के दौरान संरचनात्मक कठोरता प्रदान करता है, प्रभावी ढंग से वेफर विरूपण और फ्रैक्चर को रोकता है।

ऊष्मा चालन (ऊष्मा अपव्यय): आधुनिक चिप्स बड़े पैमाने पर स्थानीय ताप प्रवाह उत्पन्न करते हैं; बल्क सिलिकॉन सब्सट्रेट सीधे हीट सिंक के रूप में कार्य करते हैं, जंक्शन क्षेत्र की अधिक गर्मी और थर्मल रनवे को रोकने के लिए गर्मी को बाहर की ओर नष्ट करते हैं।

द्वितीय. सेमीकंडक्टर एपिटैक्सियल ग्रोथ क्या है? (प्रदर्शन-संचालित सक्रिय परत)

[इस खंड का मुख्य निष्कर्ष]: एपीटैक्सियल परत "चिप के प्रदर्शन की आत्मा" है। सीवीडी/एमओसीवीडी बड़े पैमाने पर औद्योगिक उत्पादन को संभालता है, जबकि एमबीई (आणविक बीम एपिटैक्सी) परमाणु-स्तर की सटीकता के साथ अल्ट्रा-स्टीप इंटरफेस को सक्षम बनाता है। एपिटैक्सियल तकनीक के बिना, 5G मिलीमीटर-वेव रडार और हाई-वोल्टेज MOSFETs का अल्ट्रा-लो ऑन-प्रतिरोध असंभव होगा।

यद्यपि सब्सट्रेट एक स्थिर आधार प्रदान करता है, थोक में विकसित एकल क्रिस्टल में अनिवार्य रूप से सूक्ष्म दोष, प्राकृतिक अशुद्धियाँ और निश्चित विद्युत विशेषताएँ होती हैं। अल्ट्रा-हाई-स्पीड, उच्च दक्षता वाले उपकरणों को बनाने के लिए, निर्माताओं ने एपिटेक्सी को अपनाया है - एक लक्ष्य सब्सट्रेट पर अल्ट्रा-स्वच्छ, पतली क्रिस्टल परतों का नियंत्रित जमाव।

एपिटैक्सियल प्रक्रिया के दौरान, वाष्प या आणविक किरणों से परमाणु गर्म सब्सट्रेट सतह पर जमा हो जाते हैं और अंतर्निहित क्रिस्टल जाली के साथ पूरी तरह से संरेखित हो जाते हैं। परिणामस्वरूप एपिटैक्सियल वेफर अत्यधिक उच्च क्रिस्टल शुद्धता प्रदर्शित करता है, जिसमें दोष घनत्व बल्क सब्सट्रेट की तुलना में कई गुना कम होता है।

2.1 मुख्यधारा एपिटैक्सियल डिपोजिशन टेक्नोलॉजीज और उपकरण

आधुनिक एपिटैक्सियल विकास मुख्य रूप से निम्नलिखित उन्नत तरीकों से प्राप्त किया जाता है:

• रासायनिक वाष्प जमाव (सीवीडी/एमओसीवीडी): गैसीय पूर्वगामी गर्म वेफर की सतह पर विघटित होकर एक समान एकल-क्रिस्टल परत बनाते हैं। इनमें से, मेटल-ऑर्गेनिक केमिकल वाष्प जमाव (एमओसीवीडी) III-V यौगिकों और वाइड-बैंडगैप सेमीकंडक्टर्स के एपिटैक्सियल विकास के लिए उद्योग मानक है।

• आण्विक बीम एपिटैक्सी (एमबीई): अल्ट्रा-हाई वैक्यूम (यूएचवी) वातावरण में संचालित, यह प्रक्रिया सब्सट्रेट पर एक सटीक थर्मल बीम को निर्देशित करके एकल-परमाणु-परत परिशुद्धता प्राप्त करती है, जिसके परिणामस्वरूप बेहद तेज इंटरफ़ेस ग्रेडिएंट होते हैं। यह क्वांटम कुओं जैसी अति सूक्ष्म संरचनाओं के लिए उपयुक्त है।

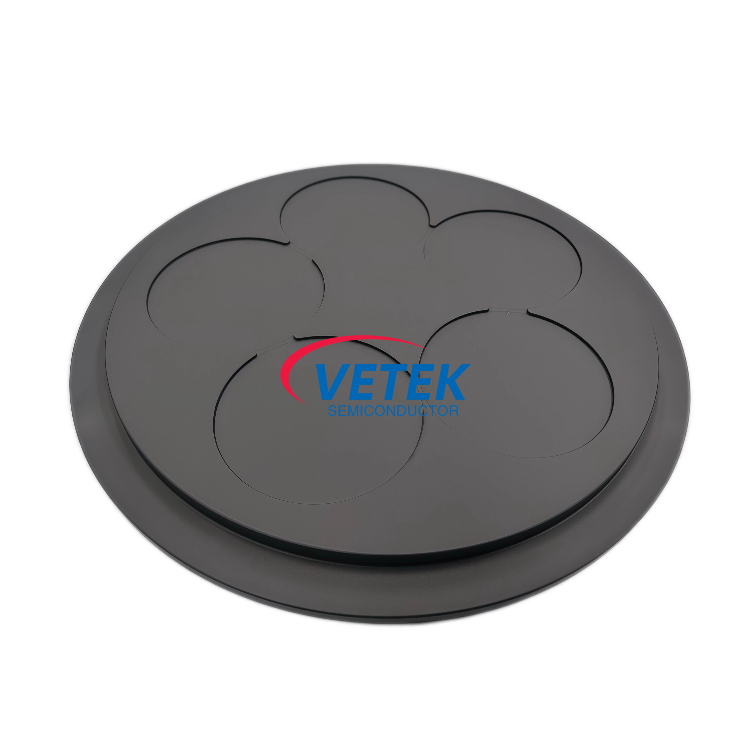

उच्च-गुणवत्ता वाला एपिटैक्सियल जमाव न केवल सटीक प्रक्रिया नियंत्रण पर निर्भर करता है, बल्कि प्रतिक्रिया कक्ष (जैसे SiC-लेपित ग्रेफाइट सब्सट्रेट) के अंदर प्रमुख घटकों के जीवनकाल प्रबंधन पर भी निर्भर करता है, जो सीधे प्रक्रिया स्थिरता और उपज को प्रभावित करता है।

2.2 एपिटैक्सियल टेक्नोलॉजी द्वारा सक्षम उन्नत अनुप्रयोग

एपिटैक्सी डिवाइस आर्किटेक्चर को सक्षम बनाता है जिसे अकेले थोक सामग्रियों से हासिल नहीं किया जा सकता है:

• सिलिकॉन-जर्मेनियम हेटेरोजंक्शन द्विध्रुवी ट्रांजिस्टर (SiGe HBT): आधार क्षेत्र पर एक अति पतली SiGe एपिटैक्सियल परत बढ़ने से एक बैंडगैप शिफ्ट बनता है, जो उच्च-आवृत्ति प्रतिक्रिया गति को महत्वपूर्ण रूप से बढ़ाता है।
• तनावपूर्ण सिलिकॉन प्रौद्योगिकी: SiGe जाली पर एक पतली सिलिकॉन परत जमा करने से तन्य या संपीड़ित तनाव उत्पन्न होता है, जिससे वाहक गतिशीलता बढ़ जाती है (n-FET में इलेक्ट्रॉन गतिशीलता और p-FET में छेद गतिशीलता दोनों बढ़ जाती है)।
• चयनात्मक एपिटैक्सियल ग्रोथ (एसईजी): आधुनिक फिनफेट और गेट-ऑल-अराउंड (जीएए) आर्किटेक्चर में, स्रोत/नाली क्षेत्रों पर चयनात्मक Si/SiGe एपिटैक्सियल वृद्धि संपर्क प्रतिरोध को कम करती है और संतृप्ति धारा को बढ़ाती है।

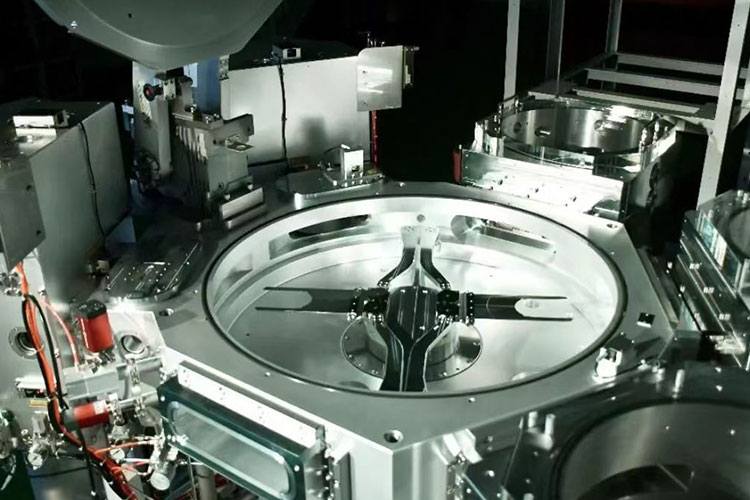

सेमीकंडक्टर एपिटैक्सी प्रक्रिया की परिभाषा के लिए, देखें:सेमीकंडक्टर एपिटैक्सी प्रक्रिया क्या है?

तृतीय. सब्सट्रेट बनाम एपिटैक्सियल वेफर: मुख्य अंतर का अवलोकन

[इस अनुभाग का मुख्य निष्कर्ष]: दोनों के बीच अंतर करने का सबसे सीधा तरीका उनकी "कार्यात्मक भूमिकाओं" की जांच करना है - सब्सट्रेट भौतिक और थर्मल झटके को झेलने के लिए जिम्मेदार है, जबकि एपिटैक्सियल परत वर्तमान और विद्युत क्षेत्रों को झेलने के लिए जिम्मेदार है। दोष-प्रवण क्षेत्र से सक्रिय क्षेत्र को अलग करके, एपिटैक्सियल वेफर्स एक सब्सट्रेट पर सीधे निर्मित उपकरणों की तुलना में कम परिमाण के एक आदेश से अधिक रिसाव वर्तमान स्तर प्राप्त करते हैं।

एक दृश्य तुलना के लिए, नीचे दी गई तालिका प्रमुख विनिर्माण मापदंडों के संदर्भ में बल्क सब्सट्रेट्स और एपिटैक्सियल वेफर्स के बीच मूलभूत अंतर को सारांशित करती है:

चतुर्थ. तकनीकी उन्नति: एपिटैक्सी मौलिक रूप से डिवाइस के प्रदर्शन को कैसे बढ़ाती है?

[इस खंड का मुख्य निष्कर्ष]: बल्क सब्सट्रेट्स में प्राकृतिक सूक्ष्म दोष और थर्मल तनाव बिंदु "छिपे हुए हत्यारे" हैं जो उपकरणों में उच्च रिसाव धारा और कम ब्रेकडाउन वोल्टेज का कारण बनते हैं। एपिटैक्सियल तकनीक का सार "दोषपूर्ण यांत्रिक सब्सट्रेट" को "दोष-मुक्त सक्रिय कार्यात्मक परत" से अलग करने में निहित है, जिससे शुद्ध एपिटैक्सियल परत के भीतर वाहक परिवहन को अलग किया जा सके। इस डिकॉउलिंग डिज़ाइन का सीधा परिणाम उच्च परिचालन आवृत्तियों, कम बिजली की खपत और लंबे डिवाइस जीवनकाल में होता है - एक गुणात्मक छलांग जिसे अकेले बल्क सब्सट्रेट्स का उपयोग करके कभी भी हासिल नहीं किया जा सकता है।

एपिटैक्सियल तकनीक की शुरूआत केवल "फिल्म की एक परत जोड़ना" नहीं है, बल्कि डिवाइस की विश्वसनीयता और विद्युत प्रदर्शन में गुणात्मक छलांग है।

उच्चतम रासायनिक शुद्धता के साथ भी, मानक थोक सब्सट्रेट्स में अनिवार्य रूप से माइक्रोपोरसिटी, ऑक्सीजन अवक्षेप और क्रिस्टल खींचने की प्रक्रिया से बचे थर्मल तनाव बिंदु होते हैं। बल्क सब्सट्रेट्स पर सीधे डिवाइस बनाने से अक्सर उच्च लीकेज करंट और कम ब्रेकडाउन वोल्टेज सहनशीलता होती है।

इसके विपरीत, एपिटैक्सियल वेफर्स एक शुद्ध, दोष-मुक्त एपिटैक्सियल परत के भीतर वाहक परिवहन को अलग करते हैं। दोष-प्रवण यांत्रिक सब्सट्रेट से सक्रिय कार्यात्मक क्षेत्र को अलग करके, निर्माता यह हासिल करने में सक्षम हैं:

• उच्च परिचालन आवृत्तियों (कम परजीवी समाई);
• कम बिजली की खपत (कम रिसाव);
• लंबे समय तक डिवाइस का जीवनकाल और अत्यधिक इलेक्ट्रोथर्मल तनाव के तहत असाधारण स्थिरता।

उदाहरण के लिए, पावर सेमीकंडक्टर्स के क्षेत्र में, SiC सजातीय एपिटैक्सियल परत की गुणवत्ता सीधे MOSFET उपकरणों के ब्रेकडाउन वोल्टेज रेटिंग और ऑन-प्रतिरोध को निर्धारित करती है - कुछ ऐसा जो थोक SiC सब्सट्रेट अपने दम पर हासिल नहीं कर सकते हैं।

V. इंजीनियरों के लिए सबसे बड़ी चिंता के तकनीकी मुद्दे (एफएक्यू)

(निम्नलिखित प्रश्न वास्तविक एपिटैक्सियल विकास प्रक्रियाओं के दौरान सेमीकंडक्टर उत्पादन लाइन प्रक्रिया इंजीनियरों द्वारा सामना की जाने वाली सामान्य तकनीकी चुनौतियों से लिए गए हैं)

Q1: यदि एपिटैक्सियल वृद्धि के दौरान पार्टिकुलेट मैटर अचानक बढ़ जाता है, तो चैम्बर लीक के अलावा, आसानी से नज़रअंदाज किए जाने वाले अन्य किन क्षेत्रों की जांच की जानी चाहिए?

उत्तर: यह सबसे चुनौतीपूर्ण अप्रत्याशित स्थितियों में से एक है जिसका इंजीनियरों को नियमित वेफर रन के दौरान सामना करना पड़ता है। यह पुष्टि करने के बाद कि कक्ष वायुरोधी है, हम तीन "छिपे हुए कोनों" की जांच को प्राथमिकता देने की सलाह देते हैं:

1. ग्रेफाइट ससेप्टर की सतह की स्थिति: SiC कोटिंग में माइक्रोक्रैक या छीलने वाले क्षेत्र उच्च तापमान पर कण छोड़ सकते हैं। यदि ससेप्टर का उपयोग 1000 से अधिक बार किया गया है, तो हम इसे परीक्षण के लिए तुरंत बदलने की सलाह देते हैं - ससेप्टर को एक बरकरार कोटिंग के साथ बदलने के बाद कई कण संबंधी समस्याएं गायब हो जाती हैं।

2. गैस लाइन स्विचिंग के दौरान दबाव परिवर्तन: एमओसीवीडी प्रणालियों में, स्रोत गैस स्विचिंग के समय दबाव में उतार-चढ़ाव के कारण उप-उत्पाद पाइपिंग की आंतरिक दीवारों से अलग हो सकते हैं। हम यह पुष्टि करने के लिए स्वचालित दबाव नियंत्रक (एपीसी) के प्रतिक्रिया वक्र का निरीक्षण करने की सलाह देते हैं कि दबाव ओवरशूट हो रहा है या नहीं।

3. सब्सट्रेट के पिछले हिस्से पर संदूषक: यदि कक्ष में प्रवेश करने से पहले सब्सट्रेट के पीछे की तरफ महीन धूल या कार्बनिक अवशेष हैं, तो यह उच्च तापमान पर सामने की तरफ एपिटैक्सियल परत में "स्थानांतरित" हो सकता है - यह सबसे आम तौर पर अनदेखा किया जाने वाला मुद्दा है।

कण समस्या निवारण अनिवार्य रूप से "उन्मूलन" की एक प्रक्रिया है: सबसे अधिक बार बदली जाने वाली उपभोग्य सामग्रियों से शुरू करें और चरण दर चरण चैम्बर के गहरे हिस्सों की ओर समस्या का पता लगाएं।

Q2: SiC एपिटैक्सी में, चरण-प्रवाह वृद्धि के लिए प्रक्रिया विंडो कितनी संकीर्ण है? तापमान और दबाव विचलन के लिए सहनशीलता क्या है?

ए: यह प्रश्न SiC एपिटैक्सी प्रक्रिया के मूल को छूता है - चरण-प्रवाह वृद्धि के लिए एक अत्यंत संकीर्ण खिड़की के भीतर एक साथ तीन स्थितियों को पूरा करने की आवश्यकता होती है: पर्याप्त सतह गतिशीलता, चरण किनारे पर एक उपयुक्त न्यूक्लियेशन बाधा, और त्रि-आयामी द्वीप विकास का दमन।

बड़े पैमाने पर उत्पादन लाइनों से प्राप्त व्यावहारिक डेटा के आधार पर:

• तापमान खिड़की: आमतौर पर 1550°C और 1650°C के बीच, लगभग ±15°C की प्रभावी विंडो के साथ। यदि तापमान बहुत कम है, तो सतह खुरदरापन (आरएमएस) तेजी से बिगड़ जाता है; यदि तापमान बहुत अधिक है, तो 3C-SiC बहुरूपी समावेशन दिखाई देता है।
• दबाव खिड़की: आमतौर पर लगभग ±20 एमबार की प्रभावी विंडो के साथ, 50 और 200 एमबार के बीच नियंत्रित किया जाता है। अत्यधिक दबाव → सतह प्रवास की लंबाई और चरण सहसंयोजन में कमी; अपर्याप्त दबाव → वाष्प अधिसंतृप्ति में कमी और विकास दर में उल्लेखनीय गिरावट।

व्यावहारिक इंजीनियरिंग अनुप्रयोगों में, अधिकांश प्रक्रिया इंजीनियर पहले तापमान को ठीक करना पसंद करते हैं और फिर विंडो को खोजने के लिए दबाव को ठीक करते हैं - क्योंकि चैम्बर दबाव में बदलाव के लिए अधिक तेजी से प्रतिक्रिया करता है, जिससे यह तेजी से डीओई (प्रयोगों के डिजाइन) स्कैन के लिए उपयुक्त हो जाता है।

Q3: MOCVD उपकरण में ग्रेफाइट ससेप्टर के लिए प्रतिस्थापन चक्र कैसे निर्धारित किया जाता है? क्या यह रनों की संख्या या दृश्य निरीक्षण पर आधारित है?

उत्तर: यह मुद्दा सीधे तौर पर प्रक्रिया उपज और उत्पादन लागत के बीच संतुलन से संबंधित है और यह उत्पादन लाइन इंजीनियरों और खरीद निर्णय निर्माताओं दोनों के लिए एक प्रमुख फोकस है।

उद्योग-मानक अभ्यास "बैच जीवनकाल" और "दृश्य निरीक्षण" को मिलाकर एक दोहरे ट्रैक दृष्टिकोण है:

• बैच जीवनकाल: आपूर्तिकर्ता एक अनुशंसित सेवा जीवन प्रदान करते हैं (उदाहरण के लिए, VETEK के SiC-लेपित रिसेप्टर्स को Aixtron बैचों के लिए अनुशंसित किया जाता है), जो कोटिंग की थर्मल साइकलिंग थकान के आधार पर त्वरित उम्र बढ़ने के परीक्षणों से प्राप्त होता है। भले ही उपस्थिति सामान्य हो, अचानक विफलता के जोखिम को कम करने के लिए इस बैच गिनती तक पहुंचने से पहले निर्धारित अनुसार रिसेप्टर को बदलने की सिफारिश की जाती है।

• दृश्य निरीक्षण: प्रसंस्करण के प्रत्येक बैच के बाद, SiC कोटिंग सतह का निरीक्षण करें या माइक्रोस्कोप के नीचे इसकी जांच करें। यदि निम्नलिखित में से कोई भी "लाल झंडे" दिखाई देते हैं, तो प्रतिस्थापन तुरंत किया जाना चाहिए - अनुशंसित सेवा जीवन के अंत तक प्रतीक्षा न करें:

①कोटिंग का छिलना या टूटना दिखाई देना;

② सतह पर 1 मिमी से अधिक व्यास वाले बदरंग पैच (कोटिंग क्षति और ग्रेफाइट सब्सट्रेट के ऑक्सीकरण का संकेत);

③ एपिटैक्सियल परत में आवर्ती स्थानीयकृत मोटाई भिन्नताएं, बशर्ते कि वायु प्रवाह वितरण कारकों को खारिज कर दिया गया हो।

एक व्यापक रूप से मान्य इंजीनियरिंग अभ्यास आपूर्तिकर्ता के अनुशंसित जीवन काल के 80% पर प्रतिस्थापन चक्र निर्धारित करना है, साथ ही प्रत्येक बैच की उपस्थिति की तस्वीर और संग्रह करके एक सब्सट्रेट जीवनकाल डेटाबेस स्थापित करना है - यह दृष्टिकोण समय से पहले स्क्रैपिंग (जो बर्बादी का कारण बनता है) और अंतिम भट्ठी तक जुआ दोनों से बचाता है, जिसके परिणामस्वरूप बैच-वाइड स्क्रैप हो सकता है।

Q4: जब एपिटैक्सियल वेफर धनुष या ताना विनिर्देशों से अधिक हो जाता है, तो क्या यह मुख्य रूप से सब्सट्रेट या एपिटैक्सियल प्रक्रिया के कारण होता है?

उत्तर: उपज विश्लेषण बैठकों के दौरान इंजीनियरों के बीच यह सबसे गर्म बहस वाला "जिम्मेदारी का आरोपण" मुद्दा है। इसका उत्तर है - दोनों योगदान करते हैं, लेकिन सापेक्ष भार सामग्री प्रणाली के आधार पर भिन्न होता है:

वॉरपेज समस्याओं के लिए एक व्यावहारिक समस्या निवारण अनुक्रम: सबसे पहले, सब्सट्रेट के आने वाले वॉरपेज डेटा (आपूर्तिकर्ता सीपीके रिपोर्ट) को सत्यापित करें → फिर, एपिटैक्सियल फर्नेस के तापमान एकरूपता (थर्मोकपल कैलिब्रेशन) की जांच करें → अंत में, प्रक्रिया नुस्खा समायोजित करें।

VI. सारांश और चयन अनुशंसाएँ

संक्षेप में, सब्सट्रेट "कंकाल और हीट सिंक" के रूप में कार्य करता है, जबकि एपिटैक्सियल परत "मस्तिष्क और मांसपेशियों" के रूप में कार्य करती है। दोनों अपरिहार्य हैं:

यदि आप लागत-संवेदनशील मानक लॉजिक चिप्स या सरल असतत उपकरणों पर ध्यान केंद्रित कर रहे हैं, तो उच्च-गुणवत्ता, बड़े आकार के सिलिकॉन सब्सट्रेट आपकी आवश्यकताओं को पूरा करने के लिए पर्याप्त हैं।

यदि आपके एप्लिकेशन में उच्च-आवृत्ति संचार, उच्च-वोल्टेज बिजली रूपांतरण, या उच्च-संवेदनशीलता फोटोडिटेक्शन शामिल है, तो सटीक एपिटैक्सियल प्रक्रियाओं का उपयोग करके उत्पादित वेफर्स आपकी सबसे अच्छी पसंद हैं।

आज के सेमीकंडक्टर विनिर्माण उद्योग में, जो लगातार "तेज़, छोटे और अधिक कुशल" समाधानों का अनुसरण करता है, एपिटैक्सियल तकनीक मूर के नियम की भौतिक सीमाओं को तोड़ने के लिए एक मुख्य उपकरण बन गई है।
