नमूना मानचित्रण

ग्राहक द्वारा प्रदान किए गए भौतिक नमूने के आधार पर (भले ही वह घिसा हुआ या टूटा हुआ इस्तेमाल किया हुआ हिस्सा हो), हम भौतिक संरचना रिवर्स इंजीनियरिंग से लेकर सामग्री-स्तर के भौतिक-रासायनिक लक्षण वर्णन तक पूर्ण-स्पेक्ट्रम सेवा प्रदान करते हैं। सेमीकंडक्टर-ग्रेड उच्च-परिशुद्धता निरीक्षण उपकरण का लाभ उठाते हुए, हम जटिल 3डी ज्यामितीय संरचनाओं, कोटिंग/सब्सट्रेट इंटरफ़ेस गुणों और भौतिक भौतिक मापदंडों को सटीक रूप से मापते हैं, यह सुनिश्चित करते हुए कि रिवर्स-इंजीनियर्ड उत्पाद मिलते हैं या भौतिक फिट, प्रक्रिया अनुकूलता और सेवा जीवन (फॉर्म-फिट-फंक्शन रिप्लेसमेंट) में OEM मानकों से अधिक है।

हम क्या मापते हैं (तकनीकी डिलिवरेबल्स):

• आयामी एवं ज्यामितीय सहनशीलता:उच्च-सटीक समन्वय मापने वाली मशीनों (सीएमएम) और ऑप्टिकल 3डी स्कैनर का उपयोग करते हुए, हम माइक्रोन-स्तर की सटीकता प्राप्त करते हुए, पूर्ण आकार के बिंदु-क्लाउड मॉडलिंग और जटिल गुहा संरचनाओं और बढ़ते/स्थान छेदों का पुनर्निर्माण करते हैं।
• सतह सूक्ष्म-आकारिकी और समतलता:वेफर-हैंडलिंग और चैम्बर-सीलिंग आवश्यकताओं को पूरा करते हुए, नैनोमीटर-स्केल सतह खुरदरापन (आरए) और बड़े क्षेत्र की समतलता का मूल्यांकन करने के लिए श्वेत-प्रकाश इंटरफेरोमीटर और ऑप्टिकल प्रोफिलोमीटर का उपयोग करना।
• एज माइक्रो-फीचर्स:कोटिंग चढ़ाई आकृति विज्ञान को अनुकूलित करने और तेज कोनों पर तनाव एकाग्रता से बचने के लिए किनारे आर-रेडी और चम्फर माइक्रो-प्रोफाइल की उच्च-आवर्धन मैपिंग जो उच्च तापमान प्रदूषण का कारण बन सकती है।
• ग्रेफाइट सब्सट्रेट और थर्मल मिलान विश्लेषण:सब्सट्रेट और सीवीडी कोटिंग के बीच थर्मल-तनाव मिलान सुनिश्चित करने के लिए उच्च शुद्धता वाले ग्रेफाइट सब्सट्रेट घनत्व, अनाज के आकार और थर्मल विस्तार (सीटीई) के गुणांक का आकलन।
• कोटिंग क्रॉस-सेक्शन और इंटरफ़ेस बॉन्डिंग गुणवत्ता:पूर्ण मोटाई, सीवीडी कोटिंग की रेडियल एकरूपता और इंटरफ़ेस प्रवेश गहराई को मापने के लिए गैर-विनाशकारी एक्सआरएफ और मेटलोग्राफिक क्रॉस-सेक्शन एसईएम विश्लेषण।
• चरण संरचना और सूक्ष्म-क्रिस्टल विश्लेषण:सीवीडी SiC की घन चरण (β-SiC) शुद्धता का XRD मूल्यांकन; सीवीडी टीएसी की रासायनिक स्टोइकोमेट्री और क्रिस्टल संरचना विशेषताओं का गुणात्मक मूल्यांकन।

वास्तविक मामला और ग्राहक लाभ (अनुभव):

एक 12-इंच सेमीकंडक्टर नक़्क़ाशी घटक ग्राहक:OEM आपूर्ति बंद कर दी गई; केवल एक घिसा-पिटा इस्तेमाल किया हुआ भाग उपलब्ध था। सीएमएम रिवर्स मॉडलिंग + एसईएम कोटिंग क्रॉस-सेक्शन विश्लेषण के माध्यम से, हमने बिना किसी मूल चित्र के 2 महीने के भीतर स्थानापन्न-भाग विकास और ऑन-टूल परीक्षण पूरा किया, जिससे 100% इंस्टॉलेशन फिट हासिल हुआ। अंततः, घटक खरीद चक्र को मूल 6-महीने के आयात लीड समय से घटाकर 2 महीने कर दिया गया, यूनिट खरीद लागत 42% कम हो गई, और इस मॉडल को 30 से अधिक बैचों के लिए आपूर्ति की गई है।

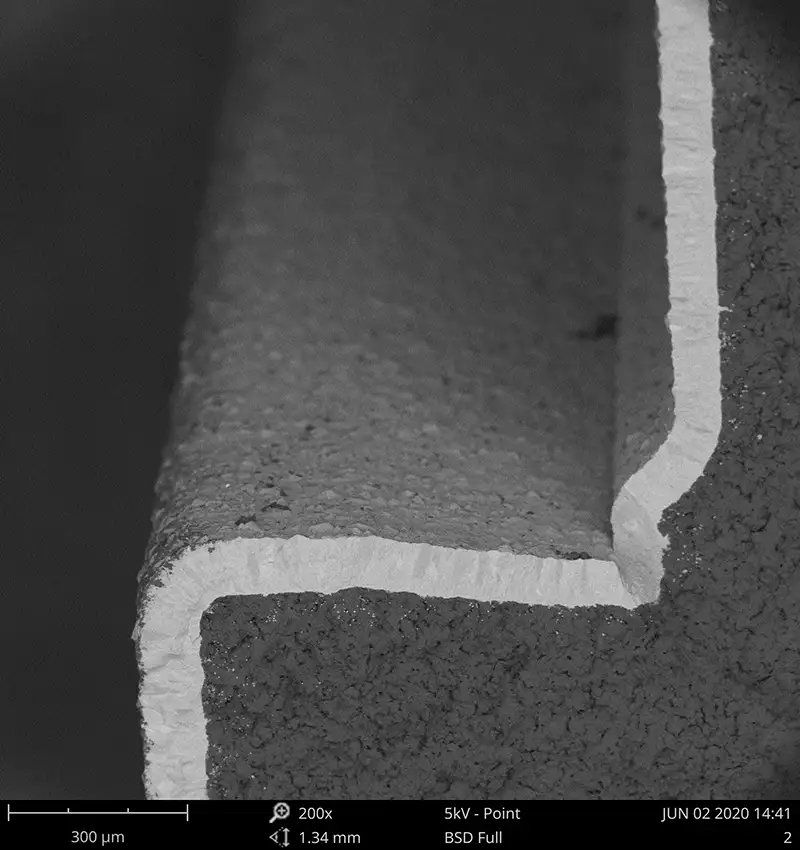

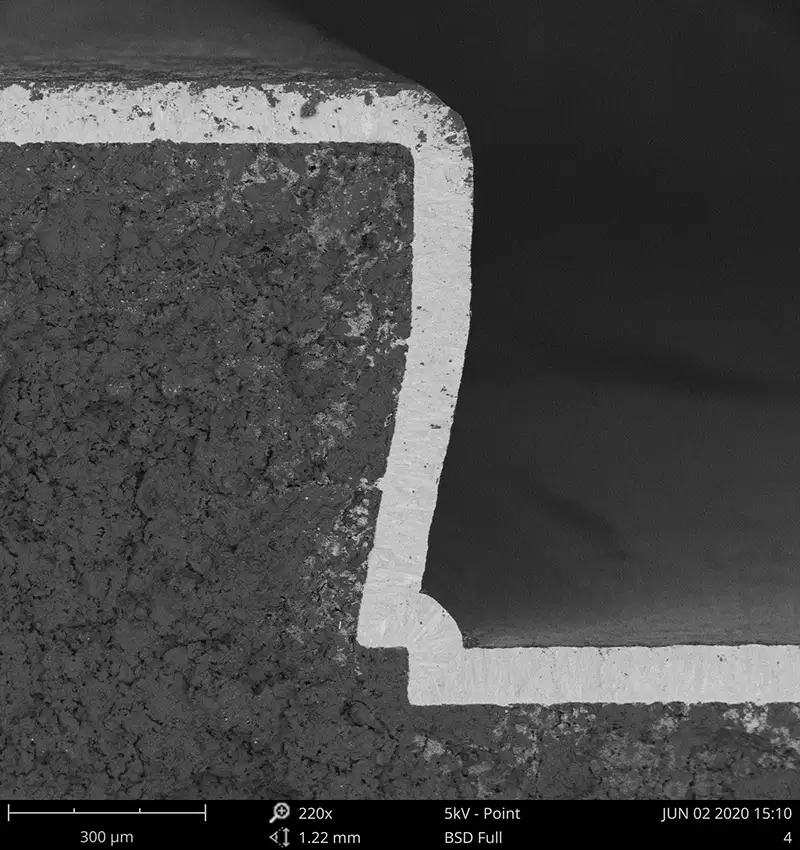

SEM कोटिंग क्रॉस-सेक्शन पर सिलिकॉन कार्बाइड (SiC) कोटिंग
