सिलिकॉन कार्बाइड (SiC) कोटिंग क्या है? गुण, सीवीडी प्रक्रिया और अनुप्रयोग

विस्तृत सारांश

A सिलिकॉन कार्बाइड कोटिंग (SiC कोटिंग)रासायनिक रूप से प्रतिरोधी और थर्मल रूप से स्थिर प्रक्रिया इंटरफ़ेस बनाने के लिए एक घटक सतह, आमतौर पर उच्च शुद्धता वाले ग्रेफाइट पर जमा की गई एक घनी SiC परत है। सेमीकंडक्टर उपकरण में, कोटिंग आमतौर पर किसके द्वारा उत्पादित की जाती है?रासायनिक वाष्प जमाव (सीवीडी).

इसका प्रदर्शन संयुक्त प्रणाली से आता हैग्रेफाइट सब्सट्रेट, सीवीडी SiC परत, घटक ज्यामिति और रिएक्टर वातावरण.

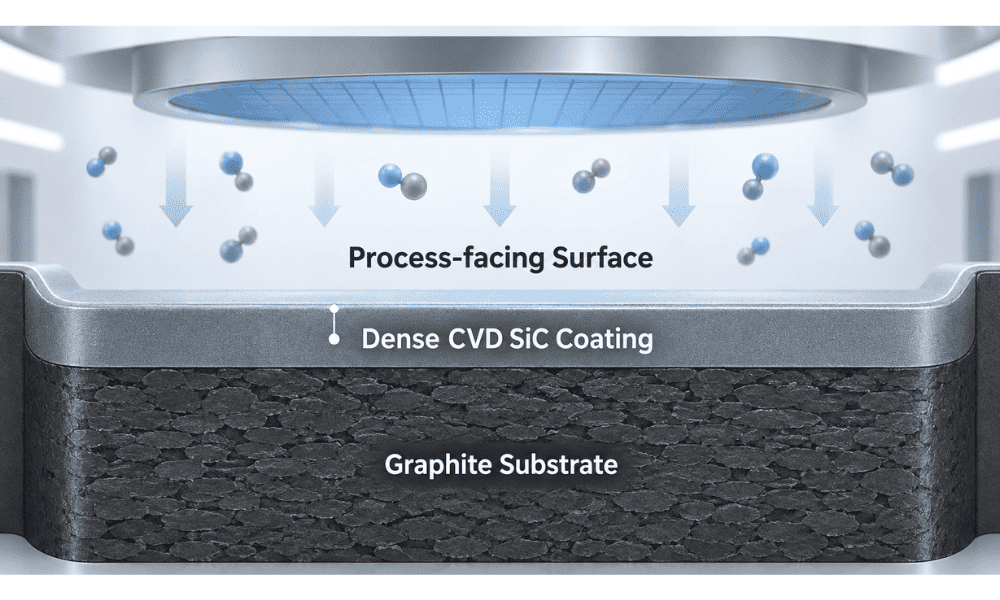

1. सिलिकॉन कार्बाइड कोटिंग क्या है?

सेमीकंडक्टर हॉट-ज़ोन भागों के लिए ग्रेफाइट का व्यापक रूप से उपयोग किया जाता है क्योंकि यह मशीनीकरण योग्य और थर्मल रूप से स्थिर है। हालाँकि, नंगे ग्रेफाइट प्रक्रिया गैसों के साथ प्रतिक्रिया कर सकते हैं, ऑक्सीकरण कर सकते हैं, अशुद्धियाँ छोड़ सकते हैं या सतह के ख़राब होने पर कण उत्पन्न कर सकते हैं।

CVD SiC उस सतह की स्थिति को बदल देता है। सिलिकॉन कार्बाइड को मशीनीकृत ग्रेफाइट बॉडी पर एक घनी पॉलीक्रिस्टलाइन परत के रूप में जमा किया जाता है, जो ग्रेफाइट और प्रक्रिया पर्यावरण के बीच एक अवरोध पैदा करता है।

प्रक्रिया गैस/वेफर → सघन सीवीडी SiC सतह → SiC/ग्रेफाइट इंटरफ़ेस → उच्च शुद्धता ग्रेफाइट बॉडी

ग्रेफाइट संरचनात्मक निकाय, थर्मल द्रव्यमान और मशीनेबिलिटी की आपूर्ति करता है; SiC प्रक्रिया-सामना वाली सतह प्रदान करता है। इंटरफ़ेस को जमाव, शीतलन और बार-बार रिएक्टर चक्रों से बचना चाहिए।

एसजीएल कार्बन वाणिज्यिक SiC कोटिंग्स को आइसोस्टैटिक ग्रेफाइट पर जमा घने, पहनने और संक्षारण प्रतिरोधी सीवीडी परतों के रूप में वर्णित करता है, जिसमें सेमीकंडक्टर क्रिस्टल विकास, सिलिकॉन / SiC एपिटेक्सी और अनुप्रयोगों का विस्तार होता है।एमओसीवीडी.

यही कारण है कि सेमीकंडक्टर-ग्रेड SiC-लेपित भागों का मूल्यांकन इस प्रकार किया जाना चाहिएइंजीनियर्ड सामग्री प्रणालियाँ, न कि केवल "कोटिंग के साथ ग्रेफाइट।"

CVD SiC कोटिंग बनाम सॉलिड SiC

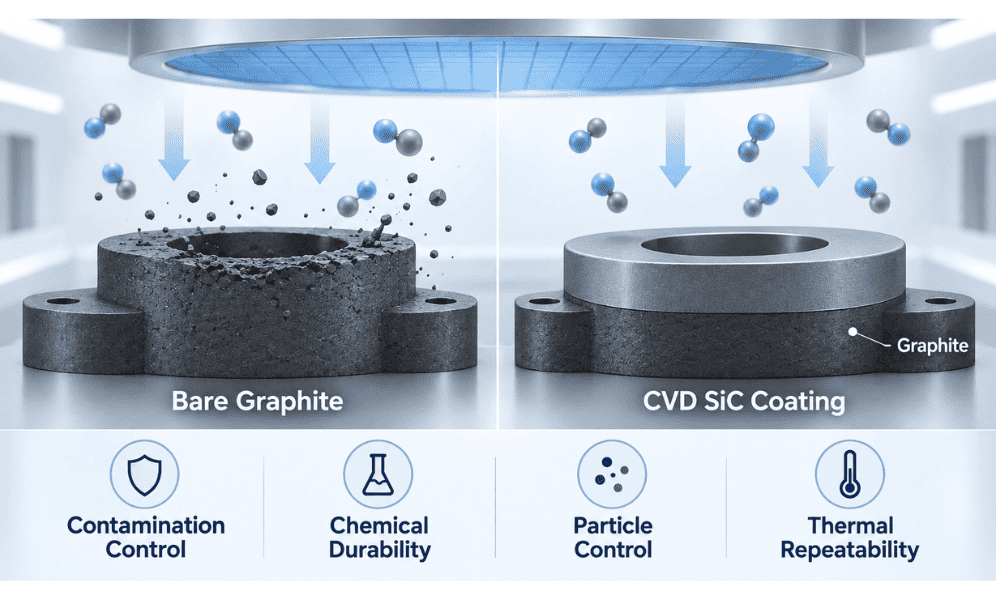

2. सेमीकंडक्टर उपकरण में ग्रेफाइट को SiC के साथ क्यों लेपित किया जाता है?

इसका उद्देश्य ग्रेफाइट के विनिर्माण और थर्मल फायदों को अर्धचालक स्थितियों की मांग के लिए बेहतर अनुकूल सतह के साथ जोड़ना है।

एक ग्रेफाइट सुसेप्टर या वेफर कैरियर को कड़ी सहनशीलता और जटिल जेबों के लिए मशीनीकृत किया जा सकता है। CVD SiC फिर प्रक्रिया गैसों और सफाई के संपर्क में आने वाली सतह की रक्षा करता है। यह संयोजन चार प्रमुख चिंताओं का समाधान करता है।

संदूषण नियंत्रण.एक घनी, उच्च शुद्धता वाली सतह अंतर्निहित ग्रेफाइट को वेफर वातावरण से अलग करने में मदद करती है।

रासायनिक स्थायित्व.एपिटैक्सी और एमओसीवीडी आक्रामक अग्रदूतों और सफाई रसायन विज्ञान का उपयोग करते हैं; उजागर ग्रेफाइट की तुलना में SiC प्रतिरोध में सुधार करता है।

कण नियंत्रण.दरारें, छिलना या सतह का क्षरण कण स्रोत बन सकता है, इसलिए सफाई की प्रक्रिया के लिए कोटिंग की अखंडता सीधे मायने रखती है।

थर्मल पुनरावृत्ति।संग्राहक और वाहक रिएक्टर तापीय क्षेत्र का हिस्सा हैं। उनकी ज्यामिति और सतह की स्थिति स्थिर रहनी चाहिए ताकि वेफ़र तापमान दोहराए जा सके।

मेर्सन एपिटैक्सी और एमओसीवीडी में उपयोग किए जाने वाले ग्रेफाइट उपकरणों के लिए प्रमुख परिचालन आवश्यकताओं के रूप में उच्च तापमान, उच्च वैक्यूम, आक्रामक गैसीय अग्रदूतों, संदूषण नियंत्रण और सफाई एसिड के प्रतिरोध की पहचान करता है। यह कोटिंग अखंडता के लिए महत्वपूर्ण ग्रेफाइट/SiC CTE अनुकूलता पर भी प्रकाश डालता है।

यह बताता है कि क्यों कोटिंग की गुणवत्ता को अलग नहीं किया जा सकता हैग्रेफाइट गुणवत्ता, आयामी सटीकता या रिएक्टर की स्थिति. विकृत या खराब डिज़ाइन वाले घटक पर रासायनिक रूप से उत्कृष्ट SiC परत अभी भी खराब प्रक्रिया प्रदर्शन प्रदान कर सकती है।

3. सीवीडी सिलिकॉन कार्बाइड कोटिंग का उत्पादन कैसे किया जाता है?

एक विशिष्ट विनिर्माण श्रृंखला है:

ग्रेफाइट चयन → परिशुद्धता मशीनिंग → शुद्धिकरण → सतह की तैयारी → सीवीडी SiC जमाव → निरीक्षण

ग्रेफाइट को शुद्धता, सूक्ष्म संरचना और थर्मल व्यवहार के लिए चुना जाता है, फिर कोटिंग से पहले मशीनीकृत किया जाता है क्योंकि समतलता, जेब की गहराई और किनारे की ज्यामिति अंतिम आयाम और कोटिंग की एकरूपता को प्रभावित करती है।

सीवीडी के दौरान, गैसीय अग्रदूत उच्च तापमान वाले रिएक्टर में प्रवेश करते हैं। प्रतिक्रियाशील प्रजातियाँ ग्रेफाइट सतह तक पहुँचती हैं, जहाँ SiC न्यूक्लियेट होता है और एक सतत परत में विकसित होता है।

एसजीएल कार्बन सार्वजनिक रूप से लगभग विशिष्ट SiC जमाव तापमान की रिपोर्ट करता है1,200–1,300°Cइसकी व्यावसायिक कोटिंग प्रक्रिया के लिए। यह एक कोटिंग सिस्टम के लिए β-SiC, या क्यूबिक 3C-SiC रिपोर्ट करता है।

सीवीडी-एसआईसी-लेपित ग्रेफाइट रिसेप्टर्स पर हालिया शोध से पता चलता है कि कोटिंग संरचना दृढ़ता से प्रसंस्करण स्थितियों पर निर्भर करती है।

ए 2026वैज्ञानिक रिपोर्टअध्ययन से बयान की जांच की गई1,100 से 1,350°C, दबाव और H₂/MTS अनुपात में परिवर्तन के साथ। शोधकर्ताओं ने कोटिंग आकृति विज्ञान, खुरदरापन, स्टोइकोमेट्री और कठोरता में महत्वपूर्ण बदलाव देखे, जो इनके बीच के संबंध को प्रदर्शित करते हैं:

सीवीडी पैरामीटर्स → SiC माइक्रोस्ट्रक्चर → कोटिंग गुण → घटक प्रदर्शन.

महत्वपूर्ण इंजीनियरिंग पाठ यही है"सीवीडी सीआईसी" एक निश्चित सामग्री नहीं है.

एक विशिष्टता जैसे:

"100μm SiC कोटिंग"

केवल मोटाई का वर्णन करता है।

यह पूरी तरह से परिभाषित नहीं है:

l पवित्रता;

l सरंध्रता;

l अनाज की संरचना;

l सतह खुरदरापन;

l कोटिंग की एकरूपता;

l इंटरफ़ेस गुणवत्ता;

l अवशिष्ट तनाव.

सेमीकंडक्टर उपकरण के लिए, वे कारक नाममात्र मोटाई जितने ही महत्वपूर्ण हो सकते हैं।

सामान्य कोटिंग दोष

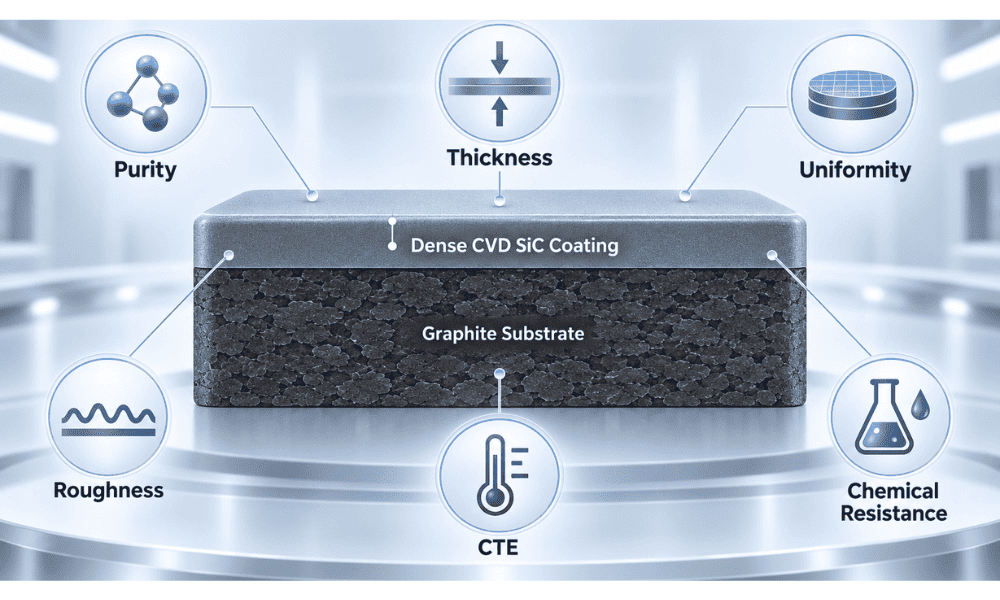

4. कौन से SiC कोटिंग गुण सबसे अधिक मायने रखते हैं?

अर्धचालक उपयोग के लिए, सबसे उपयोगी गुण वे हैं जो संदूषण नियंत्रण, प्रक्रिया स्थिरता और घटक जीवनकाल से जुड़े हैं।

एक सार्वजनिक वाणिज्यिक बेंचमार्क के रूप में, एसजीएल कार्बन एक SiC कोटिंग के लिए लगभग थोक घनत्व की रिपोर्ट करता है3.2 ग्राम/सेमी³, की कठोरता40 जीपीए, का थर्मल विस्तार4.3 × 10^-6 के^-1100-600°C से और एक सामान्य कोटिंग मोटाई100 माइक्रोन. ये मान सार्वभौमिक अर्धचालक विनिर्देशों के बजाय उदाहरण हैं।

दो पैरामीटर विशेष ध्यान देने योग्य हैं:कोटिंग की मोटाई और सीटीई.

1. मोटी SiC कोटिंग स्वचालित रूप से बेहतर नहीं होती है।

अतिरिक्त मोटाई एक बड़ा सुरक्षात्मक अवरोध प्रदान कर सकती है, लेकिन यह घटक आयामों को भी बदल सकती है और संचित अवशिष्ट तनाव को बढ़ा सकती है। यह अतिसंवेदनशील लोगों के लिए महत्वपूर्ण हो जाता है औरवेफर वाहकजहां जेब की गहराई, समतलता और किनारे की ज्यामिति प्रक्रिया-महत्वपूर्ण हैं।

2. सीटीई मिलान भी उतना ही महत्वपूर्ण है।

SiC को उच्च तापमान पर जमा किया जाता है और फिर ग्रेफाइट सब्सट्रेट के साथ ठंडा किया जाता है। यदि SiC और ग्रेफाइट अलग-अलग तरीके से विस्तारित और सिकुड़ते हैं, तो इंटरफ़ेस के पास यांत्रिक तनाव विकसित होता है।

एक सरलीकृत विफलता पथ है:

सीटीई बेमेल → अवशिष्ट तनाव → माइक्रोक्रैक → दरार प्रसार → प्रदूषण → कण / उजागर ग्रेफाइट

यह तंत्र बताता है कि कोटिंग की विफलता को हमेशा केवल मोटाई बढ़ाकर क्यों हल नहीं किया जा सकता है।

ए 2026सिरेमिक इंटरनेशनलअध्ययन ने विशेष रूप से 1,260°C, 1,280°C और 1,320°C पर ग्रेफाइट पर जमा SiC की जांच की और पाया कि जमाव तापमान माइक्रोस्ट्रक्चर और इंटरफेशियल आसंजन को प्रभावित करता है।

इसलिए, कोटिंग की गुणवत्ता का आकलन निम्न के संयोजन से किया जाना चाहिए:

शुद्धता + सूक्ष्म संरचना + एकरूपता + इंटरफ़ेस अखंडता + ज्यामिति

अकेले मोटाई के बजाय.

5. SiC-लेपित ग्रेफाइट का उपयोग कहाँ किया जाता है, और इसका चयन कैसे किया जाना चाहिए?

सबसे मजबूत अनुप्रयोग ऐसे घटक हैं जो उच्च तापमान, प्रतिक्रियाशील रसायन विज्ञान और सख्त वेफर-स्तरीय आवश्यकताओं का सामना करते हैं।

1. सिलिकॉन एपिटैक्सी

SiC-लेपित ग्रेफाइट रिसेप्टर्स गर्मी हस्तांतरण में भाग लेते हुए वेफर्स का समर्थन करते हैं। समतलता, पॉकेट ज्यामिति, कोटिंग एकरूपता और सतह की स्थिति वेफर तापमान और एपिटैक्सियल एकरूपता को प्रभावित कर सकती है।

इसलिए कोटिंग एक व्यापक तापीय प्रणाली का हिस्सा है:

हीटर/ऊर्जा स्रोत → ससेप्टर → वेफर थर्मल सीमा → वेफर तापमान → एपिटैक्सियल ग्रोथ

2. सिलिकॉन कार्बाइड एपिटैक्सी

SiC एपिटैक्सी थर्मल-फील्ड सामग्रियों पर विशेष रूप से मांग की आवश्यकताएं रखता है। रिसेप्टर्स, रिंग्स और संबंधित घटकों को बार-बार उच्च तापमान संचालन के माध्यम से रासायनिक स्थिरता, कम संदूषण और आयामी स्थिरता बनाए रखनी चाहिए।

3. GaN और LED एमओसीवीडी

एमओसीवीडी वेफर वाहक और उपग्रह प्लेटफॉर्म पूर्ववर्ती-समृद्ध वातावरण में काम करते हैं जहां वाहक तापमान वितरण वेफर में विकास की स्थिति को प्रभावित करता है।

वाहक ज्यामिति या सतह की स्थिति में परिवर्तन निम्नलिखित में भिन्नता में योगदान कर सकता है:

l वेफर तापमान;

l विकास दर;

l फिल्म की मोटाई;

l संघटन;

l वेफर-टू-वेफर एकरूपता.

मेर्सन विशेष रूप से एपिटेक्सी अनुप्रयोगों के लिए महत्वपूर्ण आवश्यकताओं के रूप में उच्च शुद्धता वाले SiC-लेपित ग्रेफाइट, समान थर्मल व्यवहार, आक्रामक गैसों के प्रतिरोध और इन-सीटू रासायनिक सफाई के खिलाफ स्थायित्व की पहचान करता है।

4. अन्य उच्च तापमान प्रक्रियाएं

चयनित आरटीपी/आरटीए, सीवीडी, एएलडी और अन्य थर्मल-फील्ड घटक भी SiC-लेपित ग्रेफाइट का उपयोग कर सकते हैं जब तापमान, रसायन विज्ञान, संदूषण जोखिम और ज्यामिति इसे उचित ठहराते हैं।

चयन की शुरुआत से होनी चाहिएरिएक्टर और प्रक्रिया, सामान्य कोटिंग विशिष्टता नहीं।

परिभाषित करना:

l प्रक्रिया और रिएक्टर मॉडल;

l वेफर का आकार;

l परिचालन तापमान;

l गैसों की प्रक्रिया और सफाई;

l घटक चित्रण;

l ग्रेफाइट की आवश्यकता;

l महत्वपूर्ण आयाम और समतलता;

l कोटिंग की मोटाई;

l सतह खुरदरापन;

l निरीक्षण आवश्यकताएँ.

सबसे उपयोगी आरएफक्यू एक केंद्रीय प्रश्न पूछता है:

इस घटक को रिएक्टर के अंदर क्या करना चाहिए?

SiC कोटिंग को एक अलग सामग्री पैरामीटर के बजाय वास्तविक उद्देश्य के आसपास इंजीनियर किया जा सकता है।

एपिटेक्सी और एमओसीवीडी के लिए, लक्ष्य केवल सबसे लंबे समय तक चलने वाली कोटिंग नहीं है। यह समर्थन करने में सक्षम एक घटक है:

स्थिर वेफर तापमान + कम संदूषण + कम कण उत्पादन + दोहराव योग्य विकास + पूर्वानुमानित सेवा जीवन

6. अक्सर पूछे जाने वाले प्रश्न

1. ग्रेफाइट पर सिलिकॉन कार्बाइड कोटिंग का मुख्य उद्देश्य क्या है?

यह ग्रेफाइट बॉडी की मशीनेबिलिटी और थर्मल फायदे को बरकरार रखते हुए एक उच्च शुद्धता, रासायनिक रूप से प्रतिरोधी प्रक्रिया सतह बनाता है।

2. सीवीडी का उपयोग SiC कोटिंग के लिए क्यों किया जाता है?

सीवीडी SiC को जटिल ग्रेफाइट सतहों पर सीधे बढ़ने की अनुमति देता है और जमाव प्रक्रिया ठीक से इंजीनियर होने पर कोटिंग संरचना, मोटाई और एकरूपता पर नियंत्रण प्रदान करता है।

3. क्या मोटी SiC कोटिंग हमेशा बेहतर होती है?

नहीं, मोटाई को अवशिष्ट तनाव, आयामी सहनशीलता, घटक ज्यामिति और सेवा शर्तों के विरुद्ध संतुलित किया जाना चाहिए।

4. SiC कोटिंग के टूटने या नष्ट होने का क्या कारण है?

सामान्य योगदानकर्ताओं में ग्रेफाइट/SiC CTE बेमेल, अवशिष्ट तनाव, इंटरफ़ेस दोष, अनुचित जमाव की स्थिति और बार-बार थर्मल साइक्लिंग शामिल हैं।

5. SiC-लेपित ग्रेफाइट RFQ के लिए क्या जानकारी आवश्यक है?

ड्राइंग, रिएक्टर मॉडल, प्रक्रिया, वेफर आकार, ऑपरेटिंग तापमान, प्रक्रिया और सफाई गैसें, ग्रेफाइट आवश्यकता, कोटिंग विनिर्देश, महत्वपूर्ण सहनशीलता, निरीक्षण मानदंड और मात्रा प्रदान करें।

एक कस्टम सीवीडी SiC-लेपित ग्रेफाइट घटक की आवश्यकता है?

VeTek सेमीकंडक्टर सेमीकंडक्टर एपिटैक्सी और संबंधित उच्च तापमान प्रसंस्करण अनुप्रयोगों के लिए SiC-लेपित ग्रेफाइट घटक प्रदान करता है।

उपयुक्त समाधान पर चर्चा करने के लिए अपने रिएक्टर मॉडल, घटक चित्र, ग्रेफाइट आवश्यकताओं, कोटिंग विनिर्देशों, परिचालन स्थितियों और निरीक्षण मानदंडों को साझा करें।

तकनीकी परामर्श का अनुरोध करें| अपना चित्र जमा करें

हमारी सिलिकॉन कार्बाइड कोटिंग उत्पाद श्रृंखला का अन्वेषण करें।

संदर्भ

1. एसजीएल कार्बन. SIGRAFINE® SiC कोटिंग्स।आइसोस्टैटिक ग्रेफाइट पर सीवीडी सीआईसी कोटिंग्स के लिए तकनीकी डेटा और अनुप्रयोग जानकारी।

2. मेर्सन. सेमीकंडक्टर प्रक्रिया उपकरण - सिलिकॉन कार्बाइड के साथ लेपित अल्ट्रा-शुद्ध ग्रेफाइट।एपिटेक्सी और एमओसीवीडी अनुप्रयोगों के लिए तकनीकी जानकारी।

3. हुओ, वाई., किन, एस., चेन, वाई., एट अल। "ग्रेफाइट सबस्ट्रेट्स पर सीवीडी-एसआईसी कोटिंग्स में प्रक्रिया-संरचना-संपत्ति सहसंबंध का अध्ययन।"वैज्ञानिक रिपोर्ट, वॉल्यूम. 16, अनुच्छेद 4150, 2026.

4. मा, क्यू., एट अल. "ग्रेफाइट सब्सट्रेट्स पर सीवीडी-एसआईसी कोटिंग्स का इंटरफेशियल आसंजन: माइक्रोस्ट्रक्चर और यांत्रिक गुणों में तापमान की भूमिका।"सिरेमिक इंटरनेशनल, वॉल्यूम. 52, अंक 3, 2026, पृ. 3711-3718।
