एमओसीवीडी के लिए एसआईसी-कोटेड वेफर कैरियर: थर्मल एकरूपता, उपज और सेवा जीवन

A SiC-लेपित वेफर वाहकMOCVD रिएक्टर के अंदर प्रमुख थर्मल और मैकेनिकल इंटरफेस में से एक है। यह कई वेफर्स का समर्थन करता है, उन्हें प्रक्रिया वातावरण के माध्यम से घुमाता है और प्रत्येक सब्सट्रेट के नीचे तापमान सीमा स्थापित करने में मदद करता है। ग्रेफाइट बॉडी मशीनेबिलिटी और थर्मल कार्यक्षमता प्रदान करती है, जबकिसीवीडी सिलिकॉन कार्बाइड कोटिंगजी एक रासायनिक रूप से स्थिर, उच्च शुद्धता वाली प्रक्रिया-सामना वाली सतह बनाता है।

GaN और LED एपिटैक्सी के लिए, इंजीनियरिंग का उद्देश्य केवल ग्रेफाइट की रक्षा करना नहीं है। वाहक को बार-बार विकास और सफाई चक्रों के दौरान लगातार वेफर तापमान, आयामी स्थिरता और सतह की स्थिति बनाए रखने में मदद करनी चाहिए।

एमओसीवीडी में वेफर कैरियर क्यों मायने रखता है

धातु-कार्बनिक रासायनिक वाष्प जमाव अत्यधिक तापमान-संवेदनशील एपिटैक्सियल प्रक्रिया में गैस-चरण रसायन विज्ञान, द्रव परिवहन और गर्मी हस्तांतरण को जोड़ता है। वेफर वाहक सीधे सब्सट्रेट्स के नीचे बैठता है और इसलिए थर्मल सिस्टम का हिस्सा बन जाता है जो वास्तविक वेफर-सतह तापमान निर्धारित करता है।

एक सरलीकृत संबंध है:

हीटर/ऊर्जा स्रोत → SiC-लेपित वेफर कैरियर → वेफर थर्मल सीमा → वेफर तापमान → एपिटैक्सियल ग्रोथ

यह संबंध GaN-आधारित सामग्रियों के लिए विशेष रूप से महत्वपूर्ण है। InGaN क्वांटम कुओं में इंडियम का समावेश दृढ़ता से तापमान पर निर्भर है, इसलिए स्थानिक तापमान अंतर एलईडी वेफर्स में तरंग दैर्ध्य गैर-एकरूपता में योगदान कर सकता है। MOVPE-विकसित GaN संरचनाओं पर प्रायोगिक कार्य ने सीधे वेफर धनुष और सतह-तापमान वितरण को उत्सर्जन-तरंगदैर्ध्य एकरूपता के साथ जोड़ा है।

इसलिए वाहक को निष्क्रिय ट्रे के रूप में नहीं देखा जाना चाहिए। इसकी ज्यामिति, थर्मल गुण, रोटेशन, पॉकेट डिजाइन और सतह की स्थिति रिएक्टर प्रवाह और हीटिंग सिस्टम के साथ बातचीत करती है।

LED MOCVD में आवश्यक घटकों के रूप में SiC-लेपित ग्रेफाइट वेफर वाहक और कोटिंग गुणवत्ता, तरंग दैर्ध्य विचलन और विनिर्माण उपज के साथ वाहक सामग्री गुणों को स्पष्ट रूप से जोड़ता है।

वाहक ज्यामिति थर्मल एकरूपता को कैसे प्रभावित करती है

मल्टी-वेफर कैरियर के लिए, थर्मल एकरूपता नाममात्र हीटर तापमान से कहीं अधिक पर निर्भर करती है।

पॉकेट की गहराई, पॉकेट व्यास, वाहक समतलता, स्थानीय दीवार की मोटाई, घूर्णी समरूपता और वेफर और वाहक के बीच की दूरी सभी स्थानीय थर्मल सीमा को प्रभावित करते हैं। जेबों के बीच एक छोटा सा ज्यामितीय अंतर विभिन्न वेफर्स के नीचे चालन, विकिरण और गैस-अंतराल गर्मी हस्तांतरण को बदल सकता है।

इसका मतलब है कि आयामी सटीकता भी एक थर्मल विनिर्देश है।

सरलीकृत रूप में:

→ पॉकेट ज्यामिति / समतलता

→ स्थानीय थर्मल प्रतिरोध

→ वेफर तापमान

→ ग्रोथ कैनेटीक्स

यही सिद्धांत वाहक के व्यास पर भी लागू होता है। केंद्र और बाहरी त्रिज्या के पास वेफर्स में गैस वेग, पूर्ववर्ती एकाग्रता और गर्मी हस्तांतरण के विभिन्न संयोजनों का अनुभव हो सकता है। वाणिज्यिक GaN MOCVD रिएक्टरों के कम्प्यूटेशनल अध्ययन से पता चलता है कि द्रव प्रवाह, गर्मी हस्तांतरण और प्रजातियों का परिवहन सभी विभिन्न वेफर क्षेत्रों में विकास दर और एकरूपता अंतर में योगदान करते हैं।

घूर्णन कुछ स्थानिक प्रभावों को औसत करने में मदद करता है, लेकिन यह खराब वाहक ज्यामिति या अस्थिर तापीय सीमा को समाप्त नहीं करता है।

इसलिए तकनीकी रूप से योग्य वेफर वाहक को मैक्रोस्कोपिक ज्यामिति और स्थानीय पॉकेट ज्यामिति दोनों के नियंत्रण की आवश्यकता होती है।

ग्रेफाइट वेफर कैरियर्स पर CVD SiC कोटिंग का उपयोग क्यों किया जाता है?

ग्रेफाइट आकर्षक बना हुआ है क्योंकि इसे बड़े, बहु-पॉकेट वाहक ज्यामिति में सटीक रूप से मशीनीकृत किया जा सकता है और मांग वाले थर्मल वातावरण में काम कर सकता है। हालाँकि, नाइट्राइड MOCVD रसायन के बार-बार संपर्क में आने के लिए नंगे ग्रेफाइट एक आदर्श सतह नहीं है।

CVD-SiC-लेपित उच्च शुद्धता वाले ग्रेफाइट रिसेप्टर्स पर हाल के शोध से पता चलता है कि ग्रेफाइट उच्च तापमान पर ऑक्सीकरण, घिसाव, गैस अवशोषण और धूल उत्पादन का अनुभव कर सकता है। नाइट्राइड वृद्धि में, अमोनिया अपघटन उत्पाद ग्रेफाइट क्षरण में भी योगदान दे सकते हैं, कण संदूषण पैदा कर सकते हैं और घटक जीवन को छोटा कर सकते हैं।

CVD SiC कोटिंग एक घनी प्रक्रिया-सामना वाली सतह प्रदान करती है जो इस वातावरण से ग्रेफाइट को अलग करने में मदद करती है।

इसके व्यावहारिक कार्यों में रासायनिक सुरक्षा, संदूषण नियंत्रण, ग्रेफाइट सब्सट्रेट का कम जोखिम और बार-बार उच्च तापमान संचालन के दौरान सतह की स्थिरता में सुधार शामिल है।

हालाँकि, कोटिंग को संपूर्ण वाहक प्रणाली के भाग के रूप में माना जाना चाहिए। केवल कोटिंग की मोटाई ही गुणवत्ता को परिभाषित नहीं करती है। मोटाई की एकरूपता, खुरदरापन, पिनहोल, माइक्रोस्ट्रक्चर, इंटरफ़ेस अखंडता और ग्रेफाइट सब्सट्रेट के साथ संगतता सभी मायने रखती है।

ग्रेफाइट ससेप्टर्स पर CVD-SiC कोटिंग्स के 2026 के एक अध्ययन से पता चला है कि लगभग 1100°C GaN विकास स्थितियों पर रिपोर्ट की गई MOCVD साइक्लिंग के दौरान उचित रूप से अनुकूलित कोटिंग्स स्थिर रहीं, केवल एक छोटा सा खुरदरापन परिवर्तन हुआ और रिपोर्ट किए गए लक्षण वर्णन में कोई इंटरफेशियल गिरावट नहीं देखी गई।

उपयोगी इंजीनियरिंग निष्कर्ष यह नहीं है कि एक कोटिंग का एक निश्चित सार्वभौमिक जीवनकाल होता है, बल्कि यह कि कोटिंग संरचना और इंटरफ़ेस स्थिरता दृढ़ता से प्रभावित करती है कि एमओसीवीडी सेवा के तहत वाहक की आयु कैसे होती है।

थर्मल एकरूपता से एपीटैक्सियल एकरूपता और उपज तक

एमओसीवीडी वृद्धि दर और मिश्र धातु संरचना दोनों स्थानीय प्रक्रिया स्थितियों के प्रति संवेदनशील हैं। एलईडी संरचनाओं के लिए, तापमान भिन्नता विशेष रूप से महत्वपूर्ण है क्योंकि InGaN में इंडियम का समावेश वेफर-सतह तापमान के साथ बदल सकता है।

यह निम्नलिखित प्रक्रिया श्रृंखला बनाता है:

→ वाहक थर्मल व्यवहार

→ वेफर तापमान वितरण

→ विकास दर / संरचना

→ मोटाई या तरंग दैर्ध्य एकरूपता

→ डिवाइस बिनिंग और यील्ड

इस शृंखला की सावधानीपूर्वक व्याख्या की जानी चाहिए।

एक वेफर वाहक अकेले उपज का निर्धारण नहीं करता है। गैस वितरण, पूर्ववर्ती रसायन विज्ञान, दबाव, रिएक्टर डिजाइन, वेफर धनुष, रोटेशन और विकास नुस्खा प्रमुख चर बने हुए हैं। फिर भी, वाहक उन हार्डवेयर घटकों में से एक है जिसे स्थिर रहना चाहिए यदि प्रक्रिया के दोहराए जाने की उम्मीद है।

एसजीएल कार्बन की रिपोर्ट है कि SiC-लेपित ग्रेफाइट वाहक तरंग दैर्ध्य विचलन को कम करने के लिए डिज़ाइन किए गए हैं और बताते हैं कि उच्च तापीय चालकता, आयामी सटीकता और कोटिंग गुणवत्ता बेहतर एलईडी वेफर आउटपुट में योगदान करती है।

पुराने मल्टी-वेफर GaN MOCVD कार्य ने एक समान ससेप्टर तापमान क्षेत्र को प्राप्त करने के महत्व को भी प्रदर्शित किया, जो वर्णित रिएक्टर कॉन्फ़िगरेशन के लिए ±3°C सतह-तापमान वितरण से बेहतर रिपोर्ट करता है।

व्यापक इंजीनियरिंग सबक यह है कि तापमान एकरूपता का मूल्यांकन वेफर स्तर पर किया जाना चाहिए, न कि केवल हीटर या रिएक्टर सेट बिंदु पर।

वेफर कैरियर सेवा जीवन क्या निर्धारित करता है?

MOCVD रन की कोई सार्वभौमिक संख्या नहीं है जिसके बाद प्रत्येक SiC-लेपित वेफर वाहक को बदला जाना चाहिए।

सेवा जीवन ऑपरेटिंग तापमान, प्रक्रिया रसायन विज्ञान, सफाई रसायन विज्ञान, थर्मल साइक्लिंग, जमाव निर्माण, कोटिंग अखंडता, हैंडलिंग और आयामी स्थिरता के संयुक्त प्रभावों पर निर्भर करता है।

विशिष्ट क्षरण तंत्रों में सतह का खुरदरापन, कोटिंग का टूटना, किनारे का छिलना, स्थानीय प्रदूषण, पिनहोल, जमा संचय और पॉकेट ज्यामिति में परिवर्तन शामिल हैं।

इनमें से कुछ दोष मुख्य रूप से यांत्रिक अखंडता को प्रभावित करते हैं, जबकि अन्य विनाशकारी विफलता होने से पहले प्रक्रिया-सामना की स्थिति या स्थानीय थर्मल व्यवहार को बदल सकते हैं।

इसलिए एक अधिक उपयोगी रखरखाव प्रश्न है:

> क्या वाहक में वेफर तापमान, संदूषण जोखिम या प्रक्रिया दोहराव को बदलने के लिए पर्याप्त बदलाव आया है?

अनुप्रयोग के आधार पर, निरीक्षण में आयामी जांच, समतलता माप, पॉकेट-गहराई सत्यापन, कोटिंग-सतह निरीक्षण और ऐतिहासिक प्रक्रिया डेटा के विरुद्ध तुलना शामिल हो सकती है।

सफाई की रणनीति भी उतनी ही महत्वपूर्ण है। आक्रामक सफाई से जमाव हट सकता है, लेकिन यदि रसायन विज्ञान या प्रक्रिया घटक के साथ असंगत है तो कोटिंग के क्षरण में भी तेजी आ सकती है।

इस कारण से, आजीवन अनुकूलन को केवल दृश्य विफलता से पहले रनों की संख्या को अधिकतम करने के बजाय, प्रति सेवा चक्र स्थिर प्रक्रिया प्रदर्शन पर ध्यान केंद्रित करना चाहिए।

MOCVD के लिए SiC-लेपित वेफर कैरियर कैसे निर्दिष्ट करें

तकनीकी रूप से उपयोगी आरएफक्यू को "के लिए सामान्य अनुरोध के बजाय रिएक्टर और विकास प्रक्रिया से शुरू होना चाहिए।"SiC-लेपित ग्रेफाइट प्लेट।”

आपूर्तिकर्ता को एमओसीवीडी रिएक्टर निर्माता और मॉडल, वेफर सामग्री और आकार, पॉकेट की संख्या, विकास रसायन, ऑपरेटिंग-तापमान रेंज, वाहक रोटेशन अवधारणा और सफाई विधि को समझना चाहिए।

फिर ड्राइंग को पॉकेट व्यास, गहराई, समतलता, मोटाई, किनारे की ज्यामिति और अन्य महत्वपूर्ण सहनशीलता को परिभाषित करना चाहिए। उन प्रक्रिया आवश्यकताओं के आसपास ग्रेफाइट शुद्धता, सीवीडी सीआईसी कोटिंग आवश्यकताओं, सतह खुरदरापन और निरीक्षण विधियों को निर्दिष्ट किया जाना चाहिए।

एक व्यावहारिक इंजीनियरिंग अनुक्रम है:

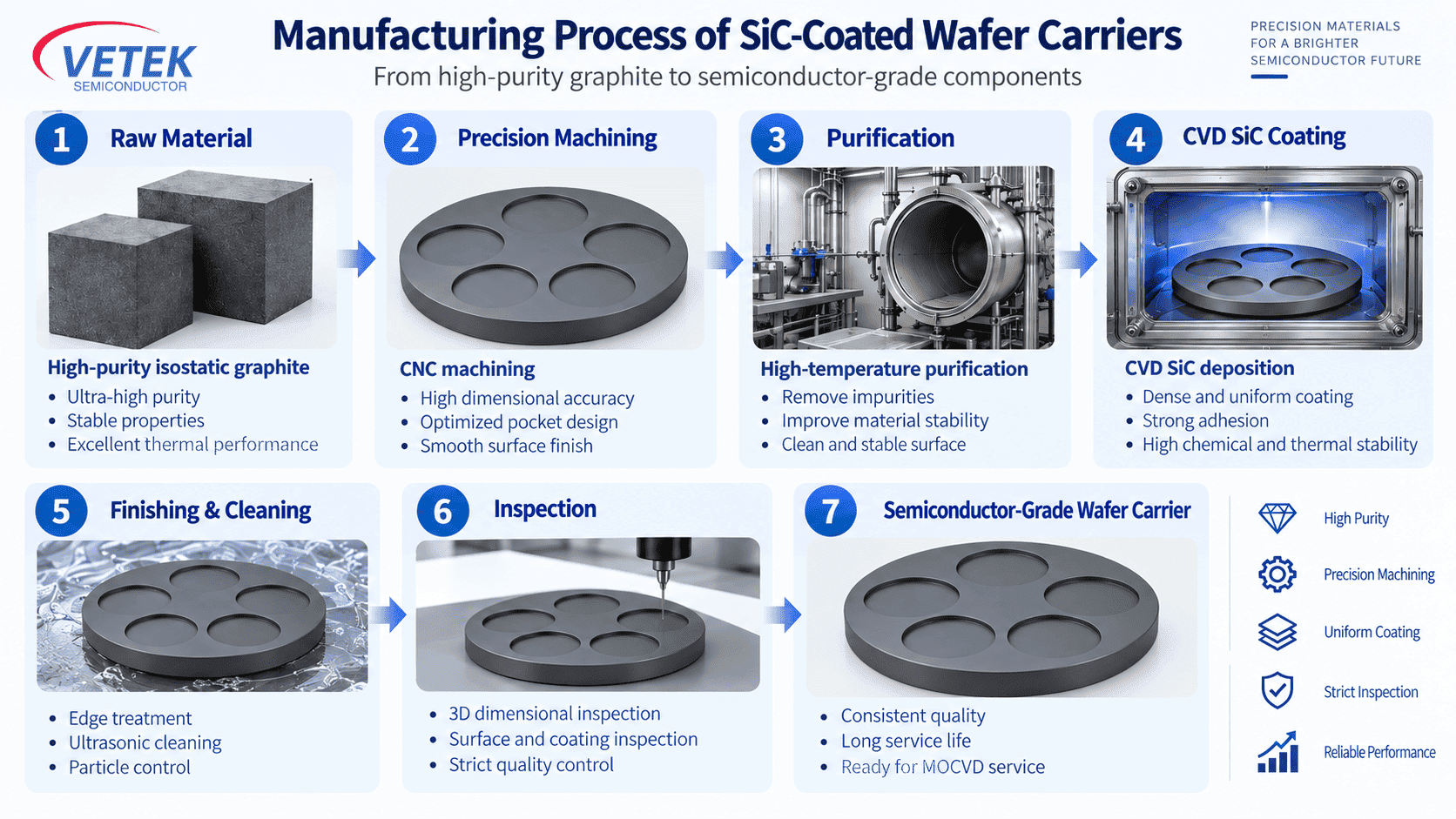

रिएक्टर → एपिटैक्सी प्रक्रिया → वेफर लेआउट → कैरियर ज्योमेट्री → ग्रेफाइट → सीवीडी SiC कोटिंग → निरीक्षण

प्रतिस्थापन वाहकों के लिए, अकेले नाममात्र ज्यामिति पर्याप्त नहीं हो सकती है। योग्य ग्रेफाइट ग्रेड, कोटिंग विनिर्देश, पॉकेट प्रोफ़ाइल और वास्तविक ऐतिहासिक प्रक्रिया व्यवहार समान रूप से महत्वपूर्ण हो सकते हैं।

इसका उद्देश्य इच्छित सेवा अवधि के दौरान वाहक और वेफर के बीच एक स्थिर संबंध बनाए रखना है:

आयामी स्थिरता + थर्मल एकरूपता + सतह अखंडता + कम कण जोखिम + दोहराव योग्य एपिटैक्सी

अक्सर पूछे जाने वाले प्रश्न

1. MOCVD वेफर कैरियर SiC-लेपित ग्रेफाइट से क्यों बनाए जाते हैं?

ग्रेफाइट जटिल मल्टी-वेफर ज्यामिति के लिए मशीनेबिलिटी और थर्मल कार्यक्षमता प्रदान करता है, जबकि सीवीडी SiC अधिक रासायनिक रूप से स्थिर और संदूषण-प्रतिरोधी प्रक्रिया-सामना करने वाली सतह प्रदान करता है।

2. वेफर वाहक एमओसीवीडी तापमान एकरूपता को कैसे प्रभावित करता है?

वाहक समतलता, जेब की गहराई, भौतिक गुण और स्थानीय ज्यामिति प्रत्येक वेफर के नीचे गर्मी हस्तांतरण को प्रभावित करते हैं। ये कारक स्थानीय वेफर तापमान निर्धारित करने के लिए रिएक्टर हीटिंग, गैस प्रवाह और वेफर रोटेशन के साथ बातचीत करते हैं।

3. GaN और LED एपिटैक्सी के लिए तापमान एकरूपता क्यों महत्वपूर्ण है?

विकास दर और मिश्र धातु संरचना तापमान के प्रति संवेदनशील हैं। InGaN-आधारित एलईडी संरचनाओं में, वेफर-सतह तापमान भिन्नता तरंग दैर्ध्य भिन्नता में योगदान कर सकती है और इसलिए डिवाइस बिनिंग और प्रक्रिया उपज को प्रभावित कर सकती है।

4. SiC-लेपित वेफ़र वाहक सेवा प्रदर्शन खोने का क्या कारण है?

विशिष्ट कारणों में कोटिंग का टूटना या प्रदूषण, सतह का खुरदरा होना, जमा संचय, थर्मल साइक्लिंग, आक्रामक सफाई, पॉकेट घिसाव और आयामी बहाव शामिल हैं।

5. कस्टम MOCVD वेफर कैरियर RFQ के लिए कौन सी जानकारी आवश्यक है?

रिएक्टर मॉडल, वेफर आकार और सामग्री, पॉकेट लेआउट, ड्राइंग या एसटीईपी फ़ाइल, प्रक्रिया तापमान, विकास और सफाई रसायन विज्ञान, महत्वपूर्ण आयाम, ग्रेफाइट आवश्यकता, सीआईसी कोटिंग विनिर्देश, सतह-समापन आवश्यकता, निरीक्षण मानदंड और मात्रा प्रदान करें।

संदर्भ

1. एसजीएल कार्बन - एलईडी चिप उत्पादन के लिए विशेष ग्रेफाइट्स। SiC-लेपित ग्रेफाइट वेफर वाहक, तापीय चालकता, आयामी सहनशीलता, तरंग दैर्ध्य एकरूपता और वाहक जीवनकाल पर तकनीकी जानकारी।

2. हुओ, वाई. एट अल. - "ग्रेफाइट सब्सट्रेट्स पर सीवीडी-एसआईसी कोटिंग्स में प्रक्रिया-संरचना-संपत्ति सहसंबंध का अध्ययन।" वैज्ञानिक रिपोर्ट, 2026।

3. GaN-आधारित लेजर डायोड संरचनाओं के MOVPE विकास के दौरान वेफर सतह के तापमान की एकरूपता। जर्नल ऑफ़ क्रिस्टल ग्रोथ, 2011।

4. MOCVD रिएक्टर में प्रजातियों का परिवहन और रासायनिक प्रतिक्रिया और GaN विकास एकरूपता पर उनका प्रभाव। जर्नल ऑफ़ क्रिस्टल ग्रोथ, 2016।
