ग्रेफाइट पर सीवीडी सिलिकॉन कार्बाइड कोटिंग कैसे जमा होती है?

A सीवीडी सिलिकॉन कार्बाइड (SiC) कोटिंगएक रासायनिक वाष्प जमाव रिएक्टर के अंदर नियंत्रित पूर्ववर्ती गैसों के लिए गर्म ग्रेफाइट घटक को उजागर करने से बनता है। प्रतिक्रियाशील प्रजातियां ग्रेफाइट सतह तक पहुंचती हैं, जहां SiC न्यूक्लियेट होता है और घने पॉलीक्रिस्टलाइन परत में विकसित होता है। सेमीकंडक्टर सुसेप्टर्स और वेफर कैरियर्स के लिए, सफल जमाव ग्रेफाइट शुद्धता, सतह की तैयारी, तापमान, दबाव, गैस रसायन विज्ञान, बड़े पैमाने पर स्थानांतरण, ज्यामिति और थर्मल-विस्तार संगतता पर निर्भर करता है।

लक्ष्य केवल ग्रेफाइट को "कवर" करना नहीं है, बल्कि नियंत्रित मोटाई, खुरदरापन, स्टोइकोमेट्री और इंटरफ़ेस अखंडता के साथ एक उच्च शुद्धता प्रक्रिया सतह बनाना है।

1. ग्रेफाइट सब्सट्रेट से सीवीडी-तैयार सतह तक

प्रक्रिया सब्सट्रेट चयन, मशीनिंग और शुद्धिकरण से शुरू होती है।उच्च शुद्धता वाला आइसोस्टैटिक ग्रेफाइटआमतौर पर इसका उपयोग किया जाता है क्योंकि यह मशीनेबिलिटी, थर्मल स्थिरता और अपेक्षाकृत समान माइक्रोस्ट्रक्चर को जोड़ती है।

मुख्य सब्सट्रेट कारकों में शुद्धता, घनत्व, सरंध्रता, अनाज संरचना और थर्मल विस्तार का गुणांक (सीटीई) शामिल हैं। सुसेप्टर्स और वेफर कैरियर्स के लिए, मशीनिंग सटीकता समान रूप से महत्वपूर्ण है क्योंकि पॉकेट गहराई, समतलता, किनारे की ज्यामिति और दीवार की मोटाई गैस प्रवाह और अंतिम थर्मल व्यवहार को प्रभावित कर सकती है।

एक सरलीकृत अनुक्रम है:

ग्रेफाइट चयन → परिशुद्धता मशीनिंग → शुद्धिकरण → सतह की तैयारी → सीवीडी जमाव → निरीक्षण

निक्षेपण से पहले, सतह साफ और न्यूक्लियेशन के लिए उपयुक्त होनी चाहिए। संदूषण, ढीले कण या स्थानीय सतह क्षति प्रारंभिक SiC वृद्धि को बाधित कर सकती है और बाद में कमजोर क्षेत्र, पिनहोल या गैर-समान क्षेत्र बन सकती है। इसलिए सब्सट्रेट की तैयारी और कोटिंग जमाव को एक एकीकृत प्रक्रिया के रूप में माना जाना चाहिए।

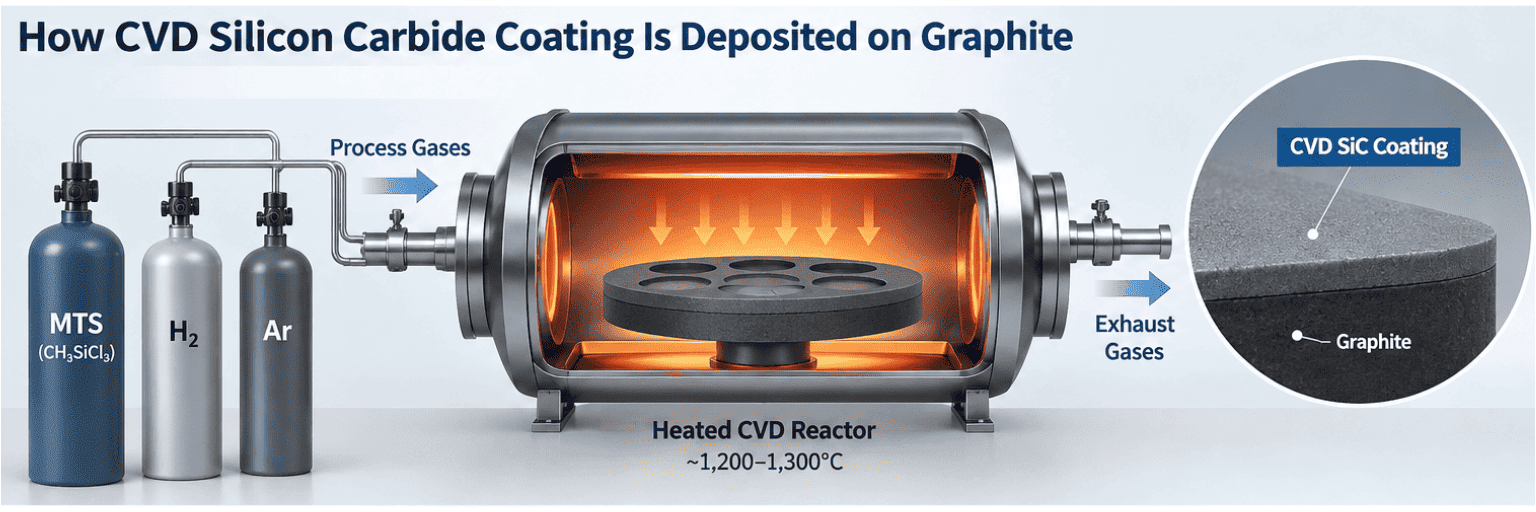

2. सीवीडी रिएक्टर में SiC कैसे बनता है

एक व्यापक रूप से अध्ययन किया गया मार्ग उपयोग करता हैमिथाइलट्राइक्लोरोसिलेन (MTS, CH3SiCl3)गैस प्रणाली में हाइड्रोजन और अक्सर आर्गन के साथ एकल-स्रोत सिलिकॉन-और-कार्बन अग्रदूत के रूप में। उच्च तापमान पर, एमटीएस गैस-चरण और सतह प्रतिक्रियाओं के माध्यम से विघटित हो जाता है। प्रतिक्रियाशील प्रजातियों को सीमा परत के माध्यम से ले जाया जाता है, गर्म ग्रेफाइट सतह पर सोख लिया जाता है, प्रतिक्रिया की जाती है और ठोस SiC का निर्माण किया जाता है जबकि अस्थिर उप-उत्पाद हटा दिए जाते हैं।

निक्षेपण अनुक्रम को इस प्रकार सरल बनाया जा सकता है:

पूर्ववर्ती वितरण → गैस परिवहन → सीमा-परत प्रसार → सतह सोखना → न्यूक्लियेशन → अनाज विकास

ग्रेफाइट पर वाणिज्यिक सीवीडी SiC जमाव आमतौर पर ऊपर किया जाता है1,200°C; एसजीएल कार्बन एक विशिष्ट श्रेणी की रिपोर्ट करता है1,200–1,300°Cइसकी प्रक्रिया के लिए.

ए 2026वैज्ञानिक रिपोर्टएमटीएस-एच2 प्रणाली का उपयोग कर अध्ययन की जांच की गई1,100–1,350°Cऔर निकट एक संक्रमण की पहचान की1,180°Cमजबूत सतह-प्रतिक्रिया नियंत्रण और एक ऐसे शासन के बीच जहां परिवहन और प्रसार तेजी से महत्वपूर्ण हो जाता है।

कम तापमान पर, सतह-प्रतिक्रिया गतिकी जमाव को सीमित कर सकती है। जैसे-जैसे तापमान बढ़ता है, पूर्ववर्ती अपघटन तेज हो जाता है। एक बार जब सतह की प्रतिक्रियाएँ पर्याप्त तेज़ हो जाती हैं, तो गैस सीमा परत के माध्यम से प्रतिक्रियाशील प्रजातियों का परिवहन अधिक महत्वपूर्ण हो जाता है।

इसलिए जटिल संग्राहकों के लिए, कोटिंग की एकरूपता भी महत्वपूर्ण हैद्रव-गतिकी समस्या.

3. वृद्धि, मोटाई और एकरूपता को क्या नियंत्रित करता है?

सीवीडी SiC गुणवत्ता कई युग्मित चर द्वारा निर्धारित की जाती है, न कि एक "सर्वोत्तम" तापमान से।

तापमान आकृति विज्ञान को दृढ़ता से प्रभावित करता है। 2026 के अध्ययन में, बयान निकट1,200°Cपरीक्षण की गई परिस्थितियों में घने, अच्छी तरह से परिभाषित β-SiC अनाज का उत्पादन किया गया, जबकि अत्यधिक तापमान ने मोटे संरचनाओं को बढ़ावा दिया।

गैस की संरचना भी उतनी ही महत्वपूर्ण है। एमटीएस-एच2 प्रणाली में, हाइड्रोजन-से-एमटीएस अनुपात कार्बन- और सिलिकॉन युक्त प्रतिक्रिया मार्गों को बदलता है। उद्धृत अध्ययन में निकट-स्टोइकोमेट्रिक Si/C प्राप्त हुआH2/MTS मोलर अनुपात लगभग 10इसकी शर्तों के तहत; इसे एक शोध उदाहरण के रूप में माना जाना चाहिए, न कि एक सार्वभौमिक औद्योगिक नुस्खा के रूप में।

दबाव और गैस का वेग इस बात पर प्रभाव डालता है कि प्रतिक्रियाशील प्रजातियाँ जटिल विशेषताओं तक कैसे पहुँचती हैं। नुकीले कोने, गहरी जेबें, खांचे और संरक्षित सतहें अलग-अलग स्थानीय सीमा-परत की स्थिति विकसित कर सकती हैं, इसलिए एक फ्लैट कूपन पर एक कोटिंग वर्दी मल्टी-पॉकेट ससेप्टर पर गैर-समान हो सकती है।

इसलिएसीएफडी और रिएक्टर-प्रवाह अनुकूलनजटिल अर्धचालक भागों के लिए उपयोगी हैं।

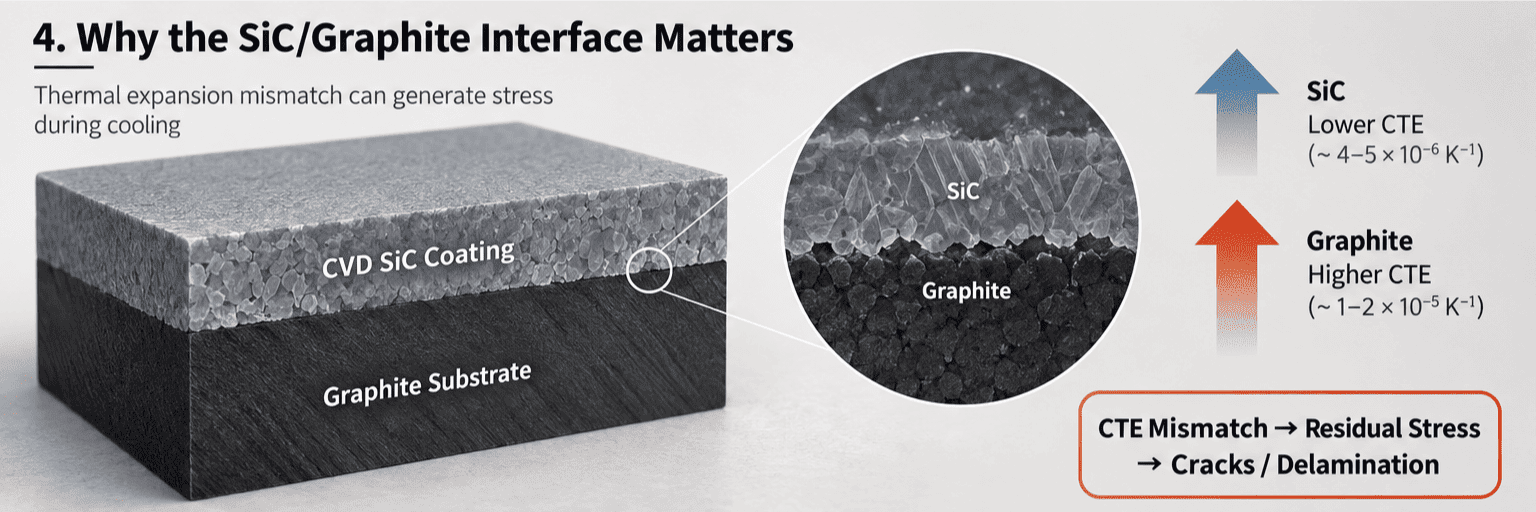

4. SiC/ग्रेफाइट इंटरफ़ेस क्यों मायने रखता है

SiC/ग्रेफाइट इंटरफ़ेस कोटिंग जीवनकाल का एक प्रमुख निर्धारक है।

SiC को उच्च तापमान पर जमा किया जाता है, और घटक बाद में एपिटेक्सी या MOCVD के दौरान बार-बार गर्म और ठंडा होने का अनुभव करता है। क्योंकि ग्रेफाइट और SiC समान रूप से विस्तारित नहीं होते हैं, शीतलन और चक्रण के दौरान थर्मल तनाव विकसित होता है।

एक सरलीकृत विफलता मार्ग है:

सीटीई बेमेल + अवशिष्ट तनाव → माइक्रोक्रैक → प्रदूषण → कण / उजागर ग्रेफाइट

इसलिए अच्छे कोटिंग डिज़ाइन के लिए उपयुक्त थर्मल-विस्तार व्यवहार, नियंत्रित सतह की स्थिति और अत्यधिक तनाव से बचने वाली जमाव प्रक्रिया के साथ ग्रेफाइट ग्रेड की आवश्यकता होती है।

ए 2026सिरेमिक इंटरनेशनलग्रेफाइट पर सीवीडी सीआईसी की जांच करने वाले अध्ययन से यह भी पता चला है कि जमाव तापमान कोटिंग माइक्रोस्ट्रक्चर और इंटरफेशियल आसंजन को प्रभावित करता है।

मोटाई भी मायने रखती है. एक मोटी परत सुरक्षात्मक बाधा को बढ़ा सकती है, लेकिन यह घटक आयामों को भी बदल सकती है और संचित तनाव को बढ़ा सकती है। अर्धचालक भागों के लिए, कोटिंग की मोटाई को ज्यामिति, समतलता, सतह खत्म और अपेक्षित थर्मल चक्र के साथ विचार किया जाना चाहिए।

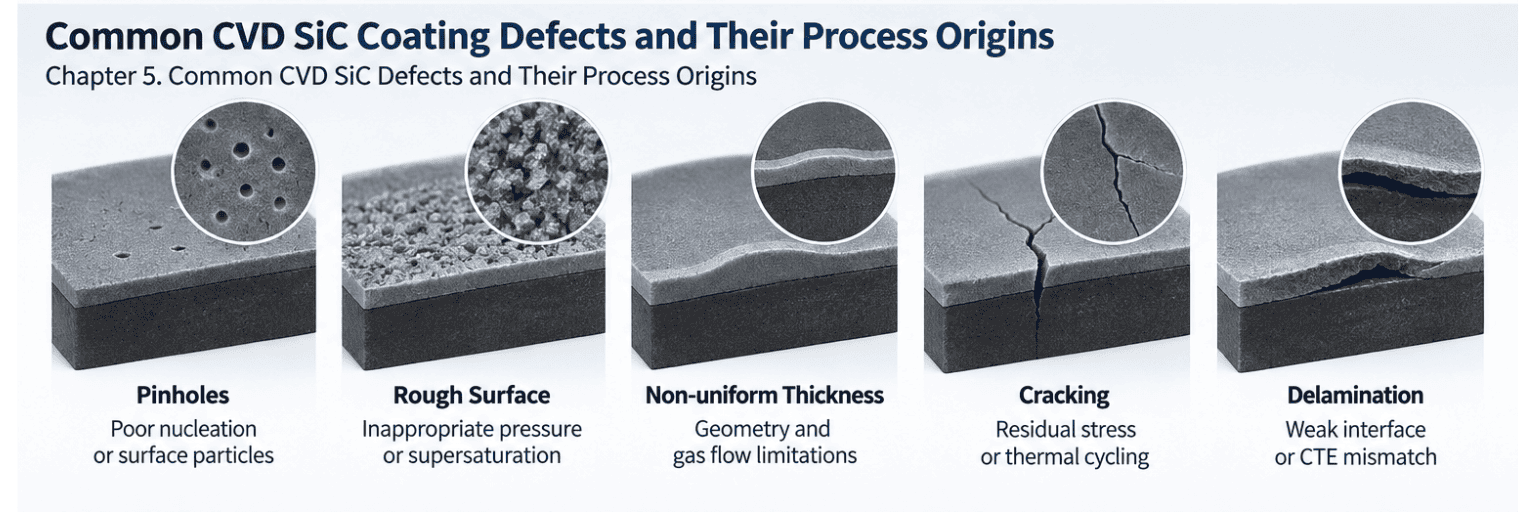

5. सामान्य सीवीडी एसआईसी दोष और उनकी प्रक्रिया उत्पत्ति

कोटिंग दोषों को दृश्यमान लक्षण को उसके विकास तंत्र से जोड़कर सबसे अच्छी तरह समझा जाता है।

सीढ़ियाँ, कोने, अंधा क्षेत्र और वेफ़र पॉकेट गैस प्रवाह को बाधित कर सकते हैं। यदि संरक्षित क्षेत्र में पहुंचने से पहले प्रतिक्रियाशील प्रजातियां समाप्त हो जाती हैं, तो स्थानीय जमाव दर गिर सकती है। इसके विपरीत, स्थानीय रूप से उच्च सुपरसैचुरेशन खुरदुरे या दोष-प्रवण विकास को बढ़ावा दे सकता है।

उद्देश्य उच्चतम जमाव दर नहीं है. सेमीकंडक्टर कोटिंग के लिए संतुलन की आवश्यकता होती हैघनत्व, शुद्धता, स्टोइकोमेट्री, सतह खुरदरापन, मोटाई एकरूपता और इंटरफ़ेस अखंडता.

यह मल्टी-पॉकेट एमओसीवीडी कैरियर्स और एपिटेक्सी ससेप्टर्स के लिए विशेष रूप से महत्वपूर्ण है, जहां एक ही घटक में विभिन्न स्थानीय प्रवाह स्थितियां मौजूद हो सकती हैं।

6. सीवीडी कोटिंग से सेमीकंडक्टर-ग्रेड घटक तक

जमाव के बाद, कोटिंग का मूल्यांकन एक अलग सामग्री के बजाय तैयार घटक के हिस्से के रूप में किया जाना चाहिए।

आवेदन के आधार पर योग्यता में शामिल हो सकते हैं:

l Dविशाल निरीक्षण और समतलता;

l Cओटिंग की मोटाई और मोटाई की एकरूपता;

l Sसतह का खुरदरापन;

l Mदरारें, पिनहोल या असामान्य दानों के लिए आईक्रोस्कोपी;

l Pहसे या माइक्रोस्ट्रक्चर विश्लेषण;

l Pमूत्र सत्यापन;

l Tरेसेबिलिटी और निरीक्षण दस्तावेज़ीकरण।

एपिटेक्सी और एमओसीवीडी के लिए, कोटिंग को वास्तविक प्रक्रिया वातावरण में भी जीवित रहना चाहिए। एक कोटिंग जो जमाव के तुरंत बाद स्वीकार्य लगती है वह बार-बार थर्मल चक्र, आक्रामक सफाई रसायन विज्ञान या स्थानीय रिएक्टर स्थितियों के तहत भी ख़राब हो सकती है।

इसलिए इंजीनियरिंग श्रृंखला को संक्षेप में प्रस्तुत किया जा सकता है:

सीवीडी रेसिपी → कोटिंग संरचना → इंटरफ़ेस गुणवत्ता → घटक ज्यामिति → थर्मल / रासायनिक स्थिरता → वेफर प्रक्रिया प्रदर्शन

यह संबंध बताता है कि CVD SiC कोटिंग का उपयोग क्यों निर्दिष्ट किया जाना चाहिएकेवल नाममात्र कोटिंग मोटाई के बजाय प्रदर्शन-प्रासंगिक पैरामीटर.

एक सुसेप्टर या वेफर वाहक के लिए, स्थिर थर्मल व्यवहार, कम संदूषण और दोहराने योग्य अर्धचालक प्रसंस्करण का समर्थन करने के लिए कोटिंग गुणवत्ता को अंततः ग्रेफाइट गुणवत्ता, सटीक मशीनिंग और घटक ज्यामिति के साथ मिलकर काम करना पड़ता है।

अक्सर पूछे जाने वाले प्रश्न/आरएफक्यू

1. ग्रेफाइट पर CVD SiC कोटिंग के लिए आमतौर पर किस अग्रदूत का उपयोग किया जाता है?
मिथाइलट्राइक्लोरोसिलेन (एमटीएस) का व्यापक रूप से अध्ययन किया गया है क्योंकि इसमें सिलिकॉन और कार्बन दोनों शामिल हैं। वास्तविक उत्पादन रसायन विज्ञान और निक्षेपण विधियाँ निर्माता, रिएक्टर और अनुप्रयोग के अनुसार भिन्न होती हैं।

2. ग्रेफाइट पर CVD SiC जमा करने के लिए किस तापमान का उपयोग किया जाता है?
वाणिज्यिक और अनुसंधान प्रक्रियाएं आमतौर पर 1,200 डिग्री सेल्सियस से ऊपर संचालित होती हैं, लेकिन इष्टतम तापमान रिएक्टर डिजाइन, दबाव, अग्रदूत रसायन शास्त्र, ग्रेफाइट ग्रेड और आवश्यक कोटिंग संरचना पर निर्भर करता है।

3. SiC कोटिंग मोटाई की एकरूपता को कौन नियंत्रित करता है?
गैस प्रवाह, दबाव, घटक ज्यामिति, जमाव समय, तापमान वितरण और अग्रदूत परिवहन सभी पदार्थ। गहरी जेबें, कोने और संरक्षित सतहें स्थानीय जन-स्थानांतरण स्थितियों के प्रति विशेष रूप से संवेदनशील हैं।

4. CVD SiC कोटिंग क्यों टूट सकती है या नष्ट हो सकती है?
विशिष्ट योगदानकर्ताओं में अवशिष्ट तनाव, ग्रेफाइट/SiC CTE बेमेल, अपर्याप्त इंटरफ़ेस तैयारी, कोटिंग माइक्रोस्ट्रक्चरल दोष और बार-बार थर्मल साइक्लिंग शामिल हैं।

5. CVD SiC कोटिंग RFQ के लिए कौन सी जानकारी प्रदान की जानी चाहिए?
2डी ड्राइंग या 3डी मॉडल, घटक फ़ंक्शन, रिएक्टर मॉडल, प्रक्रिया की स्थिति, ग्रेफाइट आवश्यकता, कोटिंग मोटाई, सतह खुरदरापन, आयामी सहनशीलता, निरीक्षण आवश्यकताएं और आवश्यक मात्रा प्रदान करें।

संदर्भ

1. एसजीएल कार्बन.SIGRAFINE® SiC कोटिंग - आइसोस्टैटिक ग्रेफाइट पर सीवीडी SiC जमाव, कोटिंग तापमान और थर्मल-विस्तार मिलान।

2. हुओ, वाई. एट अल.ग्रेफाइट सबस्ट्रेट्स पर सीवीडी-एसआईसी कोटिंग्स में प्रक्रिया-संरचना-संपत्ति सहसंबंध का अध्ययन। वैज्ञानिक रिपोर्ट, वॉल्यूम. 16, अनुच्छेद 4150, 2026.

3. मा, क्यू. एट अल.ग्रेफाइट सब्सट्रेट्स पर सीवीडी-एसआईसी कोटिंग्स का इंटरफेशियल आसंजन: सूक्ष्म संरचना और यांत्रिक गुणों में तापमान की भूमिका। सिरेमिक इंटरनेशनल, वॉल्यूम. 52, 2026.

4. झू, डी., हिंग, पी., ब्राउन, पी., सहाय, वाई.रासायनिक वाष्प जमाव द्वारा ग्रेफाइट पर उगाए गए सिलिकॉन कार्बाइड कोटिंग्स की विशेषता। सामग्री प्रसंस्करण प्रौद्योगिकी जर्नल, वॉल्यूम. 48, 1995.
