सेमीकंडक्टर एपिटैक्सी में सीवीडी कोटिंग्स: इंजीनियरिंग पैरामीटर्स, SiC/TaC चयन और विफलता नियंत्रण

लेखक | Engineer Nickwu | इंजीनियर, उन्नत सामग्री प्रभाग, वेटेक सेमीकंडक्टर

परिचय: एपिटैक्सी में, एक लेपित ग्रेफाइट सुसेप्टर रिएक्टर की थर्मल, रासायनिक और संदूषण सीमा का हिस्सा है। इसका मूल्य अकेले कोटिंग की मोटाई में नहीं है, बल्कि इस बात में भी है कि तैयार हिस्सा विकास और सफाई चक्रों के माध्यम से वेफर तापमान, सतह की स्थिरता और दोहराव को कितनी लगातार बनाए रखता है।

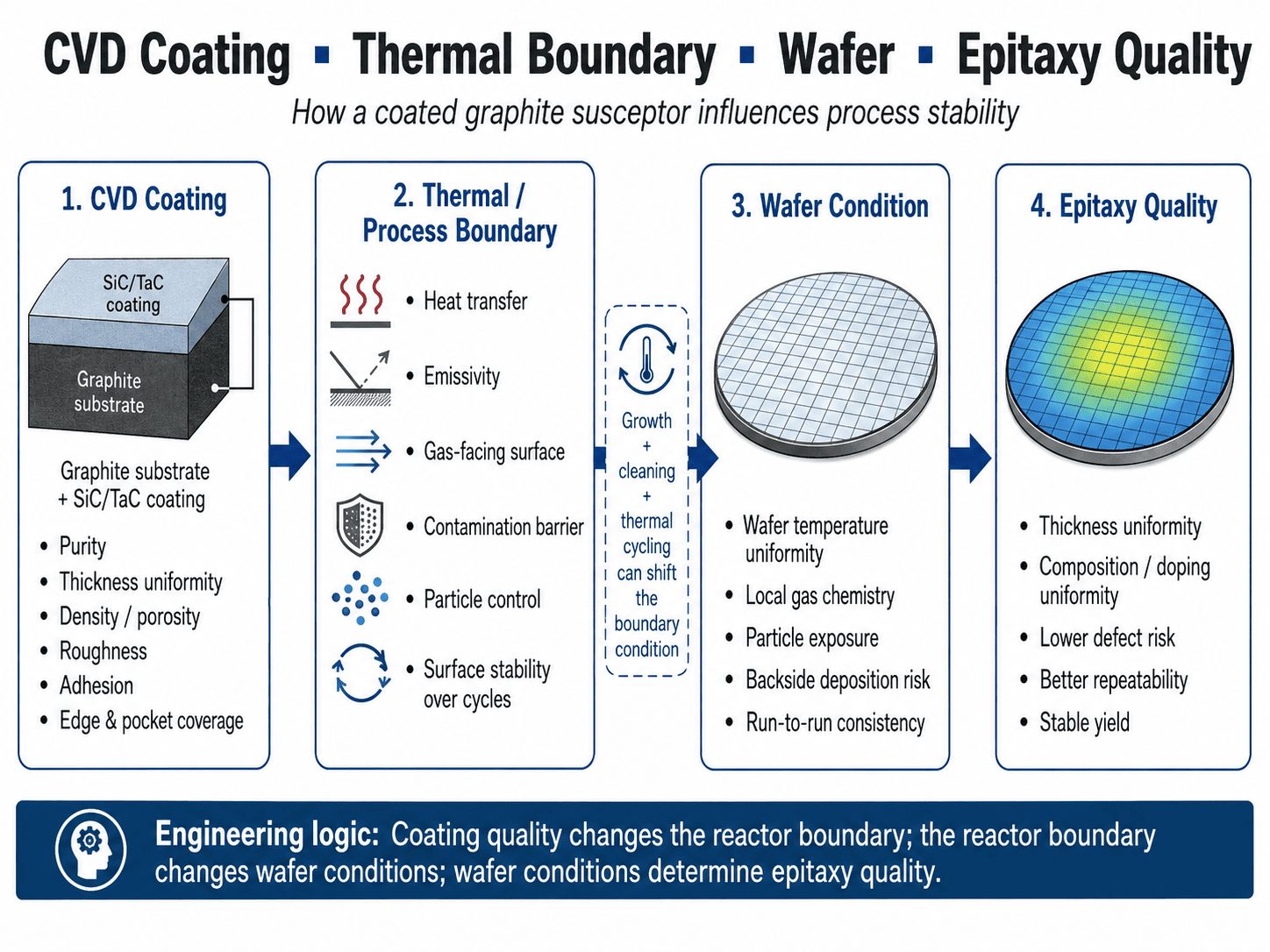

1. सीवीडी कोटिंग एक एपिटैक्सी प्रक्रिया सीमा के रूप में

मूल निष्कर्ष: अपरिवर्तित तापमान, दबाव और गैस प्रवाह के साथ भी, कोटिंग खुरदरापन, जमाव, पॉकेट ज्यामिति या इंटरफ़ेस गिरावट गर्मी हस्तांतरण और सतह रसायन विज्ञान को बदल सकती है। इसलिए लेपित रिसेप्टर को एक प्रक्रिया-महत्वपूर्ण रिएक्टर घटक के रूप में माना जाना चाहिए, न कि निष्क्रिय वेफर धारक के रूप में।

विशिष्ट वृद्धि तापमान भार को दर्शाते हैं: GaN MOCVD अक्सर 1000-1100°C, Si एपिटैक्सी लगभग 1050-1200°C, और SiC एपिटैक्सी लगभग 1500-1700°C के आसपास चलता है। वेफर तापमान हीटर की शक्ति के साथ-साथ ससेप्टर ज्यामिति, उत्सर्जन, पॉकेट की गहराई, रोटेशन और गैस प्रवाह पर निर्भर करता है।

प्लैनेटरी एमओसीवीडी मोटाई, संरचना और डोपिंग एकरूपता में सुधार के लिए लैमिनर फ्लो और मल्टीपल कैरियर रोटेशन का उपयोग करता है।[1]

2. सीवीडी सीआईसी और टीएसी कोटिंग पैरामीटर

मूल निष्कर्ष: "100 μm कोटिंग" पूर्ण अर्धचालक विनिर्देश नहीं है। घनत्व, शुद्धता, सूक्ष्म संरचना, खुरदरापन, सीटीई, मोटाई वितरण, आसंजन और दोष नियंत्रण पर एक साथ विचार किया जाना चाहिए, विशेष रूप से जेब, किनारों, छेद और छायांकित सुविधाओं पर जहां स्थानीय जमाव भिन्न हो सकता है।

इंजीनियरिंग श्रृंखला है:

सीवीडी तापमान / दबाव / गैस अनुपात → अनाज वृद्धि → घनत्व / खुरदरापन / तनाव → कोटिंग जीवन।

उच्च दबाव ने खुरदरापन और सरंध्रता बढ़ा दी, जबकि अत्यधिक तापमान ने मोटे ढांचे का निर्माण किया।[3]

3. थर्मल एकरूपता और रन-टू-रन रिपीटेबिलिटी

मूल निष्कर्ष: एक कोटिंग स्पष्ट रूप से छिलने से पहले प्रक्रिया-अस्वीकार्य हो सकती है। मोटाई बहाव, मंदी, जमाव या खुरदरापन परिवर्तन वेफर-टू-ससेप्टर गर्मी हस्तांतरण और उत्सर्जन को बदल सकता है, जिससे तापमान या रन-टू-रन बहाव पैदा हो सकता है जबकि घटक अभी भी यांत्रिक रूप से बरकरार दिखता है।

वेफर ताप संतुलन:

कुल = Qचालन + विकिरण + Qसंवहन

लेपित रिसेप्टर भौतिक गुणों, सतह की स्थिति और ज्यामिति के माध्यम से इन शब्दों को प्रभावित करता है। पॉकेट की गहराई मायने रखती है क्योंकि कोटिंग बिल्डअप अंतिम वेफर सीटिंग ज्यामिति को बदल देता है।

एक नाममात्र 100 माइक्रोन कोटिंग जो एक पॉकेट के चारों ओर भिन्न होती है, स्थानीय थर्मल पथ और अंतिम आयाम दोनों को बदल सकती है। छोटी भिन्नता स्वचालित रूप से गैर-एकरूपता का कारण नहीं बनती है, लेकिन कोटिंग के बाद की जेब की गहराई CTQ होनी चाहिए।

उत्पादन के दौरान:

विकास जमा + सफाई + थर्मल साइक्लिंग → खुरदरापन/उत्सर्जन बहाव → थर्मल-सीमा बहाव → वेफर-तापमान बहाव → विकास-दर/संरचना बहाव।

इसलिए घटक जीवनकाल को प्रक्रिया सीमाओं द्वारा परिभाषित किया जाना चाहिए - न कि केवल "कोई दृश्यमान टूट-फूट नहीं।"

4. सीवीडी सीआईसी बनाम सीवीडी टीएसी चयन

मूल निष्कर्ष: CVD SiC अपनी परिपक्वता, शुद्धता और ग्रेफाइट के साथ अनुकूलता के कारण कई Si, GaN और SiC एपिटॉक्सी भागों के लिए व्यावहारिक आधार रेखा है। TaC तब आकर्षक हो जाता है जब अत्यधिक तापमान या Si-समृद्ध रसायन शास्त्र SiC मंदी को सत्यापित जीवनकाल-सीमित तंत्र बनाता है।

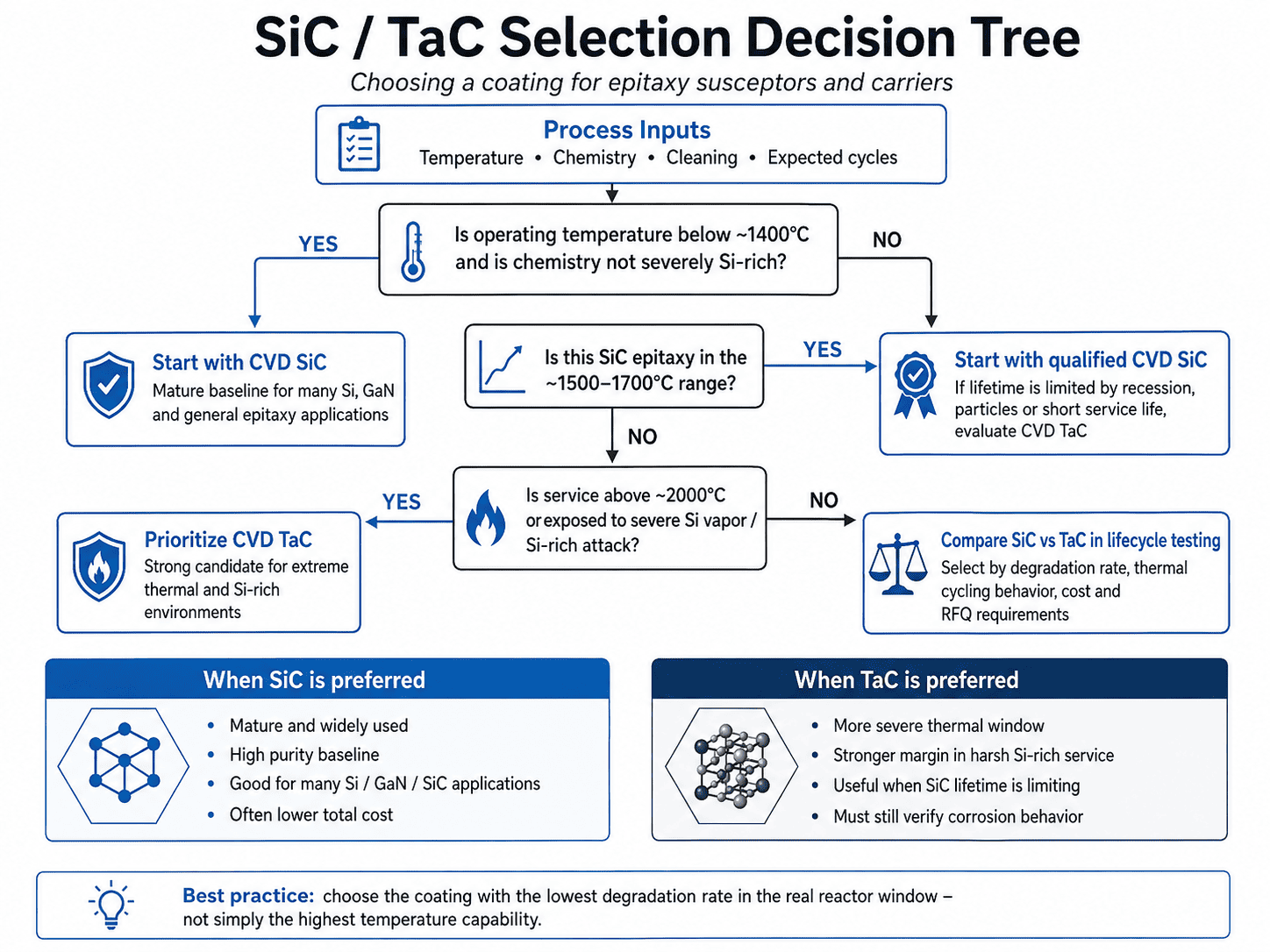

चयन निर्णय वृक्षT <~1400°C और SiC रासायनिक रूप से संगत?

→ हाँ: CVD SiC अर्हता प्राप्त करें।

→ नहीं: जारी रखें.

~1500-1700°C पर SiC एपिटैक्सी?

→ सिद्ध SiC से प्रारंभ करें। यदि मंदी, कण या अल्प जीवन हावी हो तो TaC की तुलना करें।

>2000°C या गंभीर सी-वाष्प जोखिम?

→ TaC मूल्यांकन को प्राथमिकता दें।

TaC रासायनिक रूप से अजेय नहीं है। 1973 K पर सिलिकॉन वाष्प में, CVD TaC ने TaSi₂/SiC प्रतिक्रिया उत्पाद बनाए; Si एक्सपोज़र बढ़ने से संक्षारण की गहराई और खुरदरापन बढ़ गया। इसलिए चयन वास्तविक रिएक्टर में गिरावट दर पर आधारित होना चाहिए, न कि केवल गलनांक पर।

5. सीवीडी कोटिंग विफलता तंत्र

मूल निष्कर्ष: अधिकांश लेपित-संवेदनशील विफलताएं युग्मित थर्मल तनाव, जमाव गैर-एकरूपता, रासायनिक मंदी और सफाई या हैंडलिंग क्षति से उत्पन्न होती हैं। विफलता विश्लेषण को "कोटिंग छीलने" पर रुकने के बजाय दृश्यमान दोष को उसके मूल तंत्र और फिर वेफर लक्षण से जोड़ना चाहिए।

एक उपयोगी प्रथम-क्रम तापीय-तनाव संबंध है:

σ ≈ ई × Δα × ΔT

जहां E कोटिंग मापांक है, Δα कोटिंग/सब्सट्रेट CTE अंतर है और ΔT थर्मल भ्रमण है। यही कारण है कि ग्रेफाइट सीटीई मिलान लगभग कोटिंग की शुद्धता जितना ही मायने रखता है।

गहरी जेबें, छेद और खांचे अलग-अलग पूर्ववर्ती परिवहन प्राप्त कर सकते हैं:

स्थानीय पतली/छिद्रपूर्ण कोटिंग → थर्मल/रासायनिक हमला → ग्रेफाइट एक्सपोज़र → क्षरण → कण → वेफर-दोष जोखिम।

इसलिए एक घटक जीवन के यांत्रिक अंत से पहले प्रक्रिया के अंत तक पहुंच सकता है।

6. योग्यता और आरएफक्यू आवश्यकताएँ

मूल निष्कर्ष: योग्यता को रिएक्टर स्थितियों को मापने योग्य सीटीक्यू में परिवर्तित करना चाहिए और उन्हें तैयार ज्यामिति पर सत्यापित करना चाहिए। अकेले सामग्री प्रमाणपत्र अपर्याप्त हैं; लक्ष्य प्रतिनिधि विकास और सफाई चक्रों के माध्यम से दोहराने योग्य कोटिंग अखंडता, आयाम और थर्मल/रासायनिक व्यवहार है।

एक व्यावहारिक विशिष्टता में शामिल होना चाहिए:

• सामग्री: ग्रेफाइट ग्रेड, शुद्धता, सीटीई; कोटिंग चरण और शुद्धता.
• कलई करना: मोटाई, स्थानीय सीमाएं, खुरदरापन, पिनहोल/छिद्रता मानदंड, आसंजन या थर्मल-चक्र मानदंड।
• ज्यामिति: कोटिंग के बाद पॉकेट की गहराई, समतलता/रनआउट, ओडी/आईडी, छेद और रोटेशन से संबंधित सीटीक्यू।
• प्रक्रिया: वेफर आकार, तापमान, गैसें, दबाव, हीटिंग/रोटेशन मोड, सफाई रसायन और अपेक्षित चक्र।

अनुशंसित चौकियाँ:

आवक → परिभाषित विकास चक्र → सफाई → जीवन का अंत।

इन चौकियों को कण और वेफर डेटा के साथ सहसंबंधित करना केवल दृश्य निरीक्षण की तुलना में अधिक उपयोगी है।

7. अक्सर पूछे जाने वाले प्रश्न

सीवीडी SiC कितना मोटा होना चाहिए?

लगभग 100 μm एक उपयोगी संदर्भ है, सार्वभौमिक इष्टतम नहीं। ज्यामिति, संक्षारण भत्ता, तनाव और आयामी सहिष्णुता लक्ष्य निर्धारित करते हैं।

क्या मोटी कोटिंग हमेशा अधिक समय तक टिकती है?

नहीं, यह संक्षारण आरक्षित जोड़ता है लेकिन अवशिष्ट तनाव और आयामी बदलाव को भी बढ़ा सकता है।

SiC कोटिंग क्यों छिलती है?

विशिष्ट योगदानकर्ता हैं सीटीई बेमेल, अवशिष्ट तनाव, इंटरफ़ेस दोष, किनारे की ज्यामिति, थर्मल साइक्लिंग, रासायनिक हमला और सफाई क्षति।

TaC को SiC का स्थान कब लेना चाहिए?

जब उच्च तापमान या सी-समृद्ध हमला प्रमुख सीआईसी जीवनकाल सीमा साबित होता है और टीएसी बेहतर जीवनचक्र परिणाम देता है।

निष्कर्ष

मूल निष्कर्ष: सीवीडी-लेपित ग्रेफाइट को एपिटेक्सी प्रक्रिया के भाग के रूप में योग्य होना चाहिए। लक्ष्य पूरे उत्पादन के दौरान स्थिर थर्मल, रासायनिक और आयामी व्यवहार है, जिसमें जीवन के अंत को केवल दृश्यमान क्षति के बजाय मापने योग्य प्रक्रिया CTQs द्वारा परिभाषित किया गया है।

इंजीनियरिंग श्रृंखला है:

ग्रेफाइट सब्सट्रेट → सीवीडी माइक्रोस्ट्रक्चर → तैयार ज्यामिति → थर्मल/रासायनिक स्थिरता → वेफर दोहराव।

बेहतर प्रश्न केवल यह नहीं है कि "कोटिंग कितनी मोटी है?" लेकिन "बार-बार विकास, सफाई और थर्मल चक्रों के बाद यह घटक कैसा व्यवहार करेगा, और कौन सी मापनीय सीमा इसके जीवन के अंत को परिभाषित करती है?"

संदर्भ

[1] ऐक्सट्रॉन एसई, ग्रह सिद्धांत (एमओसीवीडी)।

[2] एसजीएल कार्बन, SIGRAFINE® SiC कोटिंग - सामग्री डेटा।

[3] हुओ वाई एट अल।, वैज्ञानिक रिपोर्ट 16, 4150 (2026), "ग्रेफाइट सबस्ट्रेट्स पर सीवीडी-एसआईसी कोटिंग्स में प्रक्रिया-संरचना-संपत्ति सहसंबंध का अध्ययन।"

[4] हाओ के. एट अल., वैक्यूम 241, 114677 (2025), "ग्रेफाइट सबस्ट्रेट्स पर सीवीडी टैसी कोटिंग्स के सिलिकॉन वाष्प प्रेरित संक्षारण तंत्र।"

इंजीनियर निकवु के पास सीवीडी कोटिंग्स और कार्बन-आधारित हॉट-ज़ोन सामग्री के अनुसंधान एवं विकास में 15 वर्षों का अनुभव है। उन्होंने 8-इंच SiC एपिटैक्सी में उपयोग किए जाने वाले चीन के पहले TaC-लेपित ग्रेफाइट घटकों के लिए बड़े पैमाने पर उत्पादन शुरू करने की परियोजना का नेतृत्व किया। उन्होंने SiC क्रिस्टल विकास के लिए कई हॉट-ज़ोन डिज़ाइन और विफलता विश्लेषण परियोजनाओं में भाग लिया है और उनके पास हॉट-ज़ोन सामग्री से संबंधित सात आविष्कार पेटेंट हैं।
