SiC सिरेमिक वेफर नाव क्या है? विशिष्टताएँ, सामग्री एवं अनुप्रयोग

अर्धचालक उच्च तापमान प्रक्रियाओं में, वेफर्स की हैंडलिंग, समर्थन और थर्मल उपचार एक विशेष सहायक घटक-वेफर नाव पर निर्भर करता है। जैसे-जैसे प्रक्रिया का तापमान बढ़ता है और सफाई और कण नियंत्रण की आवश्यकताएं बढ़ती हैं, पारंपरिक क्वार्ट्ज वेफर नौकाएं धीरे-धीरे कम सेवा जीवन, उच्च विरूपण दर और खराब संक्षारण प्रतिरोध जैसे मुद्दों को प्रकट करती हैं।सिलिकॉन कार्बाइड (SiC) सिरेमिक वेफर नावेंइस संदर्भ में उभरे और उच्च-स्तरीय थर्मल प्रसंस्करण उपकरण में एक प्रमुख वाहक बन गए हैं।

सिलिकॉन कार्बाइड (SiC) एक इंजीनियरिंग सिरेमिक सामग्री है जो उच्च कठोरता, उच्च तापीय चालकता और उत्कृष्ट रासायनिक स्थिरता को जोड़ती है।SiC सिरेमिकउच्च तापमान सिंटरिंग के माध्यम से गठित, न केवल बेहतर थर्मल शॉक प्रतिरोध प्रदर्शित करता है बल्कि ऑक्सीकरण और संक्षारक वातावरण में स्थिर संरचना और आकार भी बनाए रखता है। परिणामस्वरूप, जब वेफर बोट के रूप में निर्मित किया जाता है, तो यह उच्च तापमान प्रक्रियाओं जैसे प्रसार, एनीलिंग और ऑक्सीकरण का विश्वसनीय रूप से समर्थन कर सकता है, जिससे यह 1100 डिग्री सेल्सियस से ऊपर के तापमान पर चलने वाली थर्मल प्रक्रियाओं के लिए विशेष रूप से उपयुक्त हो जाता है।

1. SiC सिरेमिक वेफर नाव क्या है?

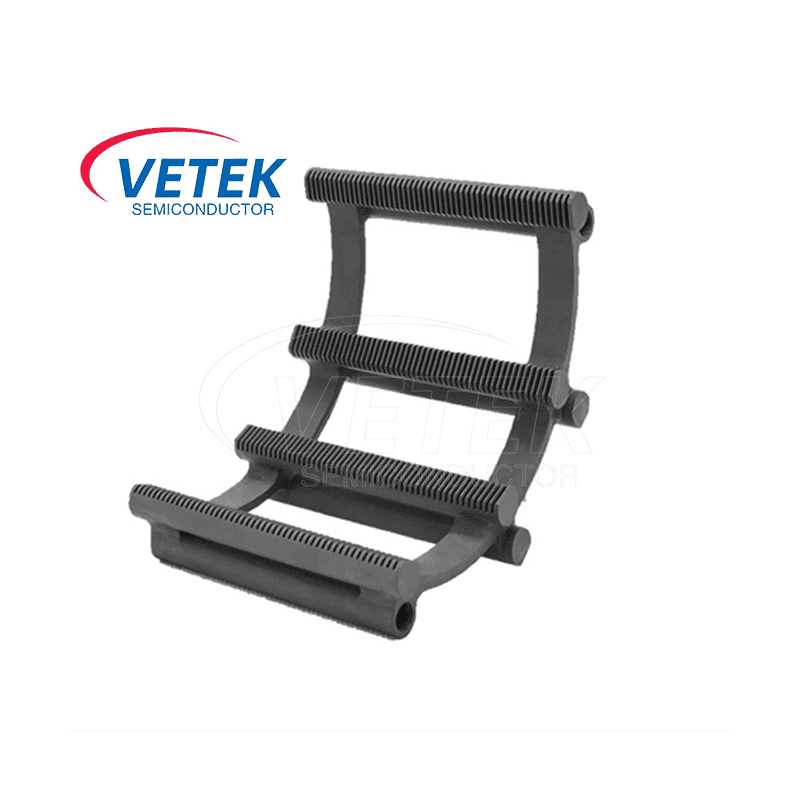

वेफर नौकाओं की संरचना आमतौर पर बहुस्तरीय, समानांतर ग्रिड कॉन्फ़िगरेशन के साथ डिज़ाइन की जाती है, जो एक साथ दर्जनों या यहां तक ​​कि सैकड़ों वेफर्स को पकड़ने में सक्षम होती है। थर्मल विस्तार गुणांक को नियंत्रित करने में SiC सिरेमिक के फायदे उन्हें उच्च तापमान रैंप-अप और रैंप-डाउन प्रक्रियाओं के दौरान थर्मल विरूपण या माइक्रोक्रैकिंग के प्रति कम संवेदनशील बनाते हैं। इसके अलावा, धातु की अशुद्धता सामग्री को सख्ती से नियंत्रित किया जा सकता है, जिससे उच्च तापमान पर संदूषण जोखिम काफी कम हो जाता है। यह उन्हें उन प्रक्रियाओं के लिए अत्यधिक उपयुक्त बनाता है जो स्वच्छता के प्रति बेहद संवेदनशील हैं, जैसे कि बिजली उपकरणों, SiC MOSFETs, MEMS और अन्य उत्पादों का निर्माण।

2. क्वार्ट्ज बनाम SiC बनाम ग्रेफाइट वेफर नौकाएँ: सामग्री तुलना

पारंपरिक क्वार्ट्ज वेफर नौकाओं की तुलना में, सिलिकॉन कार्बाइड सिरेमिक वेफर नौकाओं का सेवा जीवन आमतौर पर उच्च तापमान, लगातार थर्मल साइक्लिंग स्थितियों के तहत 3-5 गुना अधिक होता है। उनकी उच्च कठोरता और विरूपण के प्रति प्रतिरोध अधिक स्थिर वेफर संरेखण की अनुमति देता है, जो उपज में सुधार करने में मदद करता है। इससे भी महत्वपूर्ण बात यह है कि SiC सामग्रियां बार-बार गर्म करने और ठंडा करने के चक्रों के दौरान न्यूनतम आयामी परिवर्तन बनाए रखती हैं, जिससे वेफर नाव विरूपण के कारण होने वाली वेफर एज चिपिंग या कण बहाव को कम किया जा सकता है।

3. सिलिकॉन कार्बाइड वेफर नाव सामग्री के प्रकार

सभी SiC वेफर नावें एक ही सिरेमिक ग्रेड से निर्मित नहीं होती हैं। विभिन्न विनिर्माण मार्ग अलग-अलग माइक्रोस्ट्रक्चर और प्रदर्शन विशेषताओं का उत्पादन करते हैं।

3.1 पुनर्क्रिस्टलीकृत सिलिकॉन कार्बाइड (RSiC)

पुनर्क्रिस्टलीकृत SiC का उपयोग इंजीनियर्ड उच्च तापमान वाले सिरेमिक घटकों में किया जाता है। ग्रेड के आधार पर, यह महत्वपूर्ण खुली सरंध्रता प्रदर्शित कर सकता है, जिस पर संदूषण, सफाई और प्रक्रिया अनुकूलता का मूल्यांकन करते समय विचार किया जाना चाहिए।

3.2 सिंटर्ड सिलिकॉन कार्बाइड (एसएसआईसी)

दबाव रहित-सिन्डर्ड SiC उच्च कठोरता, यांत्रिक शक्ति और अच्छे थर्मल प्रदर्शन के साथ एक घनी सिरेमिक संरचना प्रदान कर सकता है। वास्तविक गुण सूत्रीकरण, सिंटरिंग प्रक्रिया और सामग्री ग्रेड पर निर्भर करते हैं।

3.3 रिएक्शन-बॉन्डेड सिलिकॉन कार्बाइड (RBSiC / SiSiC)

प्रतिक्रिया-बंधित SiC में आम तौर पर एक अवशिष्ट सिलिकॉन चरण होता है। यह अधिकतम सेवा तापमान और रासायनिक अनुकूलता को प्रभावित कर सकता है, इसलिए इसकी परिचालन सीमा को आरएसआईसी या एसएसआईसी के समान नहीं माना जाना चाहिए।

3.4 SiC-लेपित ग्रेफाइट वेफर वाहक

एक SiC-लेपित ग्रेफाइट वेफर वाहक एक अखंड SiC सिरेमिक वेफर नाव से एक अलग निर्माण है।

यह एक जमा SiC कोटिंग द्वारा संरक्षित ग्रेफाइट सब्सट्रेट का उपयोग करता है। ऐसे डिज़ाइन विशिष्ट थर्मल-प्रसंस्करण वातावरण में लाभ प्रदान कर सकते हैं, लेकिन कोटिंग की अखंडता, उजागर किनारों और संभावित संदूषण का मूल्यांकन किया जाना चाहिए।

4. भविष्य का आउटलुक

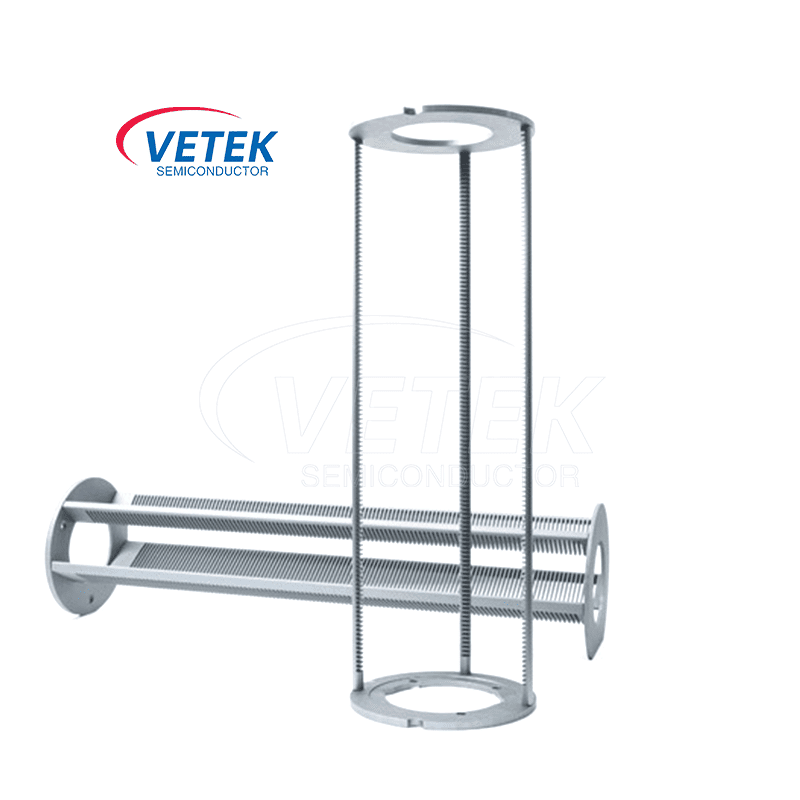

औद्योगिक अनुप्रयोगों में, सिलिकॉन कार्बाइड सिरेमिक वेफर नावें धीरे-धीरे पारंपरिक सिलिकॉन उपकरणों से लेकर तीसरी पीढ़ी के अर्धचालक सामग्रियों तक, थर्मल प्रसंस्करण प्रक्रियाओं में उच्च-स्तरीय उपकरण निर्माताओं के लिए पसंदीदा विकल्प बन रही हैं। वे न केवल विभिन्न थर्मल प्रसंस्करण उपकरणों, जैसे ऊर्ध्वाधर ट्यूब भट्टियों और क्षैतिज ऑक्सीकरण भट्टियों के लिए उपयुक्त हैं, बल्कि उच्च तापमान, अत्यधिक संक्षारक वातावरण में उनका स्थिर प्रदर्शन प्रक्रिया स्थिरता और उपकरण क्षमता के लिए मजबूत गारंटी भी प्रदान करता है।

सिलिकॉन कार्बाइड सिरेमिक वेफर नौकाओं की क्रमिक लोकप्रियता अर्धचालक उपकरणों के मुख्य समर्थन घटकों में प्रवेश करने वाली उन्नत सिरेमिक सामग्रियों के त्वरण को चिह्नित करती है। पारंपरिक क्वार्ट्ज सामग्रियों की तुलना में, उच्च तापमान स्थिरता, संरचनात्मक कठोरता और थर्मल थकान प्रतिरोध में उनके फायदे उच्च तापमान और अधिक कठोर प्रक्रिया खिड़कियों के निरंतर विकास के लिए एक विश्वसनीय सामग्री आधार प्रदान करते हैं। वर्तमान में, सेमीकंडक्टर उद्योग में बिजली उपकरणों के बड़े पैमाने पर उत्पादन थर्मल उपचार प्रक्रियाओं में 6-इंच और 8-इंच सिलिकॉन कार्बाइड सिरेमिक वेफर नौकाओं का व्यापक रूप से उपयोग किया जाता है।

12-इंच विनिर्देश को धीरे-धीरे उच्च-अंत प्रक्रियाओं और उन्नत उत्पादन लाइनों में पेश किया जा रहा है, जो उपकरण और सामग्री सहयोग के अगले चरण के लिए एक महत्वपूर्ण दिशा बन गया है। साथ ही, 2-4 इंच वेफर नौकाएं अनुसंधान प्लेटफार्मों और विशिष्ट प्रक्रिया परिदृश्यों, जैसे एलईडी सब्सट्रेट प्रसंस्करण और प्रक्रिया सत्यापन में भूमिका निभाती रहती हैं। सिलिकॉन कार्बाइड सिरेमिक वेफर नौकाएं स्थिरता, आकार नियंत्रण और वेफर क्षमता में अधिक लाभ प्रदर्शित करेंगी, जिससे संबंधित सिरेमिक सामग्री प्रौद्योगिकी के निरंतर विकास को बढ़ावा मिलेगा।

पूछे जाने वाले प्रश्न

1. वेफ़र नाव का मुख्य कार्य क्या है?

भट्ठी प्रसंस्करण के दौरान एक वेफर नाव अर्धचालक वेफर्स को सटीक दूरी पर रखती है। इसके मुख्य कार्य यांत्रिक समर्थन, वेफर संरेखण और थर्मल और रासायनिक प्रक्रिया वातावरण के साथ अनुकूलता हैं।

2. SiC वेफर नाव और क्वार्ट्ज वेफर नाव के बीच क्या अंतर है?

SiC सिरेमिक वेफर नावें आम तौर पर उपयुक्त ग्रेड के लिए उच्च तापीय चालकता और अधिक उच्च तापमान वाली यांत्रिक क्षमता प्रदान करती हैं। क्वार्ट्ज वेफर नौकाओं में बहुत कम थर्मल विस्तार होता है और व्यापक रूप से स्थापित स्वच्छ अर्धचालक भट्ठी प्रक्रियाओं में उपयोग किया जाता है। पसंदीदा सामग्री परिचालन स्थितियों पर निर्भर करती है।

3. एक SiC सिरेमिक वेफर नाव किस तापमान का सामना कर सकती है?

सभी SiC सिरेमिक वेफर नौकाओं के लिए कोई एकल तापमान सीमा नहीं है। अधिकतम ऑपरेटिंग तापमान SiC ग्रेड, भट्टी वातावरण, यांत्रिक भार, एक्सपोज़र अवधि और थर्मल साइक्लिंग पर निर्भर करता है। तैयार घटक को उसकी इच्छित प्रक्रिया शर्तों के लिए योग्य होना चाहिए।

4. क्या SiC वेफर नावें प्रसार और ऑक्सीकरण के लिए उपयुक्त हैं?

हां, उचित रूप से चयनित और योग्य SiC सिरेमिक वेफर नौकाओं का उपयोग प्रसार और ऑक्सीकरण अनुप्रयोगों में किया जा सकता है। सामग्री रसायन विज्ञान, सतह की सफाई, यांत्रिक डिजाइन और प्रक्रिया गैसों के साथ संगतता को सत्यापित किया जाना चाहिए।

5. क्या SiC सिरेमिक वेफर नौकाओं को अनुकूलित किया जा सकता है?

विनिर्माण व्यवहार्यता और डिजाइन सत्यापन के अधीन, वेफर नौकाओं को विभिन्न भट्ठी विन्यास, वेफर आयाम, स्लॉट गिनती, पिच और समर्थन ज्यामिति के लिए इंजीनियर किया जा सकता है।

6. ठोस SiC और SiC-लेपित ग्रेफाइट वेफर नौकाओं के बीच क्या अंतर है?

ठोस SiC सिरेमिक वेफर नावें एक सिरेमिक बॉडी का उपयोग करती हैं, जबकि SiC-लेपित ग्रेफाइट वाहक एक सुरक्षात्मक SiC परत के साथ ग्रेफाइट सब्सट्रेट का उपयोग करते हैं। उनकी थर्मल प्रतिक्रिया, विफलता तंत्र, संदूषण जोखिम और सेवा सीमाएँ अलग-अलग हैं।

7. वेफर नौकाओं में कण उत्पन्न होने का क्या कारण है?

संभावित कारणों में यांत्रिक घर्षण, अनुपयुक्त वेफर-संपर्क ज्यामिति, जमा-फिल्म निर्माण, थर्मल क्षति, सतह दोष और हैंडलिंग या सफाई के दौरान संदूषण शामिल हैं। मूल कारण विश्लेषण में वाहक सामग्री और वास्तविक भट्टी प्रक्रिया पर विचार करना चाहिए।
