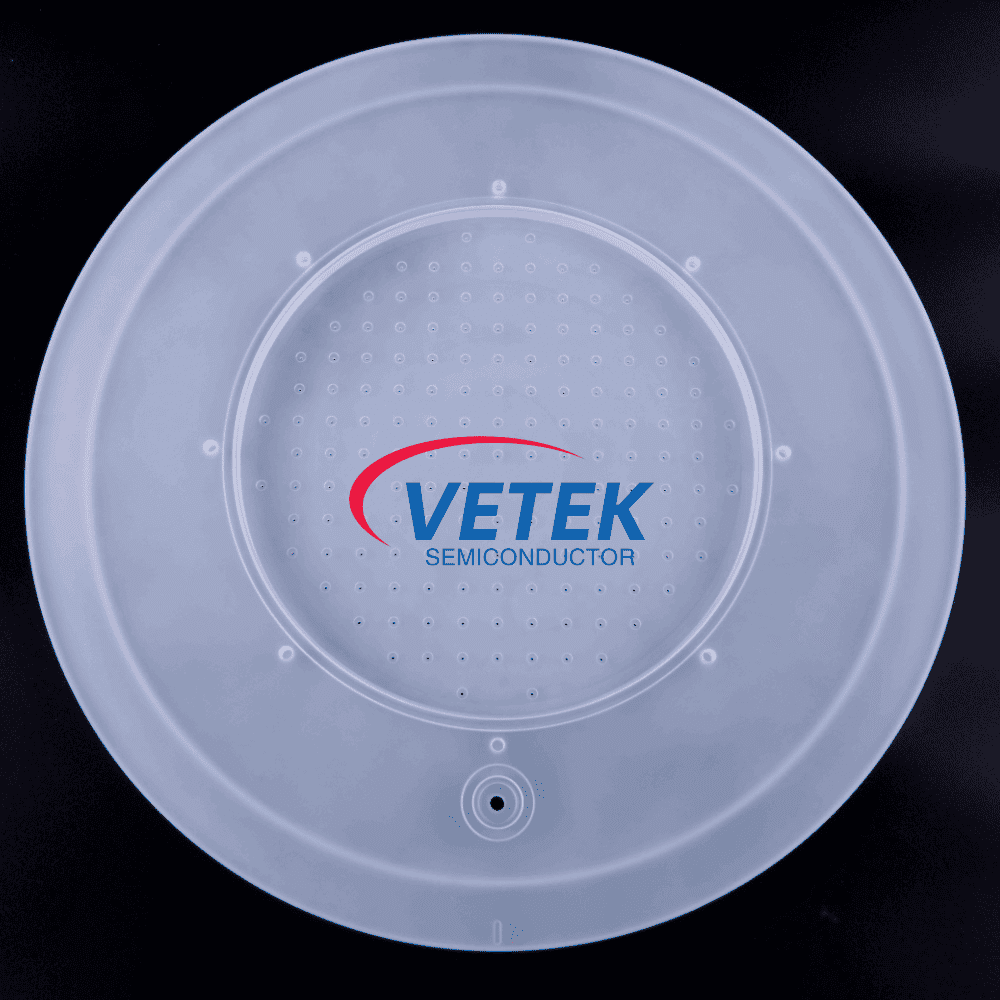

क्वार्ट्ज गैस वितरण प्लेट

क्वार्ट्ज गैस वितरण प्लेट, जिसे क्वार्ट्ज शावरहेड्स के रूप में भी जाना जाता है, अर्धचालक निर्माण में महत्वपूर्ण घटक हैं। असाधारण शुद्धता, उच्च तापमान प्रतिरोध और क्वार्ट्ज के संक्षारण प्रतिरोध का लाभ उठाते हुए, ये प्लेटें वेफर सतह पर प्रक्रिया गैसों की एक समान और स्थिर प्रवाह सुनिश्चित करती हैं। जमा फिल्मों या etched विशेषताओं की गुणवत्ता और एकरूपता को बनाए रखने के लिए यह सटीक वितरण आवश्यक है।

उच्च शुद्धता वाले फ्यूज्ड क्वार्ट्ज की प्रमुख विशेषताएं

● सामग्री: 99.99%उच्च शुद्धता वाले फ्यूज्ड क्वार्ट्ज

● उच्च तापमान प्रतिरोध: 1000 से ऊपर के तापमान का सामना करना पड़ता है

● जंग प्रतिरोध: प्रक्रिया गैसों और प्लाज्मा वातावरण के खिलाफ उत्कृष्ट स्थायित्व

● सटीक गैस प्रवाह: इष्टतम गैस वितरण और बयान एकरूपता के लिए समान सूक्ष्म-छेद वितरण

● अनुकूलन योग्य डिजाइन: आकार, छेद पैटर्न और बढ़ते सुविधाओं को विशिष्ट उपकरण मॉडल के लिए सिलवाया जा सकता है

अर्धचालक विनिर्माण में मुख्य भूमिकाएँ

1। भौतिक वाष्प जमाव (पीवीडी) और रासायनिक वाष्प जमाव (सीवीडी)

भूमिका: पीवीडी और सीवीडी प्रक्रियाओं में, गैस वितरण प्लेट ठीक से प्रतिक्रियाशील गैसों (जैसे, सिलेन, अमोनिया, ऑक्सीजन) या वेफर पर एक वांछित पतली फिल्म बनाने के लिए अग्रदूतों को निर्देशित करती है।

विशिष्ट उपयोग:

● एकरूपता नियंत्रण: प्लेट के सटीक रूप से इंजीनियर माइक्रो-होल यह सुनिश्चित करते हैं कि गैस का प्रवाह और एकाग्रता पूरे वेफर सतह पर समान हैं। यह लगातार मोटाई और प्रदर्शन के साथ फिल्मों को जमा करने के लिए महत्वपूर्ण है।

● संदूषण की रोकथाम: क्वार्ट्ज की उच्च शुद्धता प्लेट को प्रक्रिया गैसों के साथ प्रतिक्रिया करने या अशुद्धियों को जारी करने से रोकती है। यह फिल्म की पवित्रता को बनाए रखता है और वेफर सतह पर दोषों को रोकता है।

2। प्लाज्मा-संवर्धित रासायनिक वाष्प जमाव (PECVD)

भूमिका: PECVD में, क्वार्ट्ज शावरहेड न केवल प्रतिक्रियाशील गैसों को वितरित करता है, बल्कि प्लाज्मा उत्पादन के लिए एक इलेक्ट्रोड के रूप में भी कार्य करता है।

विशिष्ट उपयोग:

● प्लाज्मा इग्निशन: शावरहेड आमतौर पर एक प्लाज्मा उत्पन्न करने के लिए एक रेडियो-आवृत्ति (आरएफ) पावर स्रोत से जुड़ा होता है। प्लाज्मा के भीतर उच्च-ऊर्जा कण गैसीय अभिकारकों के अपघटन को बढ़ावा देते हैं, जिससे कम तापमान पर फिल्म बयान को सक्षम किया जाता है।

● थर्मल स्थिरता: क्वार्ट्ज उत्कृष्ट थर्मल स्थिरता प्रदर्शित करता है, जिससे यह उच्च तापमान प्लाज्मा वातावरण का सामना करने की अनुमति देता है। यह प्रक्रिया कक्ष के भीतर एक समान तापमान बनाए रखने में मदद करता है, आगे फिल्म की गुणवत्ता और स्थिरता सुनिश्चित करता है।

3। सूखी नक़्क़ाशी

भूमिका: सूखी नक़्क़ाशी में, गैस वितरण प्लेट ने ईच कक्ष में प्रतिक्रियाशील नक़्क़ाशी गैसों (जैसे, फ्लोरोकार्बन, क्लोरीन) का परिचय दिया।

विशिष्ट उपयोग:

● ETCH एकरूपता: प्लेट एक समान प्रवाह और Etch गैसों की एकाग्रता सुनिश्चित करती है, जो पूरे वेफर में लगातार Etch गहराई और प्रोफ़ाइल की गारंटी देती है। यह उन्नत अर्धचालक उपकरणों के लिए आवश्यक सटीक पैटर्न प्राप्त करने के लिए महत्वपूर्ण है।

● संक्षारण प्रतिरोध: ETCH गैसों के मजबूत संक्षारक गुणों को एक टिकाऊ सामग्री की आवश्यकता होती है। क्वार्ट्ज का उच्च संक्षारण प्रतिरोध शावरहेड के जीवनकाल का विस्तार करता है और प्रक्रिया में रुकावट के जोखिम को कम करता है।

4। वेफर सफाई

भूमिका: विशिष्ट वेफर सफाई प्रक्रियाओं में, एक क्वार्ट्ज गैस वितरण प्लेट का उपयोग अवशेषों या दूषित पदार्थों को हटाने के लिए वेफर सतह पर समान रूप से सफाई गैसों (जैसे, ओजोन, अमोनिया) को वितरित करने के लिए किया जाता है।

विशिष्ट उपयोग:

● सुसंगत सफाई: प्लेट यह सुनिश्चित करती है कि सफाई गैसें वेफर के हर हिस्से तक पहुंचती हैं, जिससे पूरी तरह से और समान सफाई प्रक्रिया हो सकती है।

● रासायनिक संगतता: सफाई रसायनों की एक विस्तृत श्रृंखला के साथ क्वार्ट्ज की संगतता प्रतिक्रियाओं को रोकती है और सफाई प्रक्रिया की शुद्धता और प्रभावशीलता को बनाए रखती है।
