तीसरी पीढ़ी के सेमीकंडक्टर में सीवीडी टीएसी कोटिंग "उच्च तापमान कवच" क्यों है?

SiC क्रिस्टल ग्रोथ फर्नेस के अंदर का वातावरण सेमीकंडक्टर निर्माण में सबसे कम क्षमाशील है: तापमान 2400°C से अधिक है, हाइड्रोजन और अमोनिया की सांद्रता अधिक है, और ग्रेफाइट घटकों में लगातार कणों के बहने और अशुद्धियाँ निकलने का खतरा रहता है। प्रक्रिया इंजीनियरों ने लंबे समय से एक ऐसे सामग्री समाधान की तलाश की है जो एक साथ अत्यधिक गर्मी, आक्रामक रसायन विज्ञान और संदूषण का सामना कर सके।

सीवीडी टैंटलम कार्बाइड (TaC) कोटिंग चुपचाप वह समाधान बन गई है - 3880°C के पिघलने बिंदु के साथ, NH₃ में केवल 0.2μm/hr और H₂ में 0.1μm/hr की दर, और पीपीबी में मापा गया महत्वपूर्ण अशुद्धता स्तर। हालाँकि, जो चीज़ इसे वास्तव में सम्मोहक बनाती है, वह है उत्पादन स्तर पर क्या होता है: माइक्रो-पाइप दोष घनत्व 90% से अधिक गिर जाता है, कुल क्रिस्टल अशुद्धता सामग्री 70% से अधिक गिर जाती है, और प्रतिरोधकता 2 से 3 गुना बढ़ जाती है।
तो वास्तव में TaC कोटिंग इसे कैसे प्राप्त करती है? इसके प्रदर्शन लाभ कहाँ से आते हैं? वास्तविक दुनिया के किन अनुप्रयोगों में यह सबसे अधिक मूल्य प्रदान करता है? और बाज़ार किस दिशा में जा रहा है? यह लेख सीवीडी टीएसी कोटिंग के तकनीकी सिद्धांतों, मुख्य गुणों, प्रमुख अनुप्रयोग परिदृश्यों और उद्योग के रुझानों की व्यवस्थित रूप से पड़ताल करता है।

1. सीवीडी टैसी कोटिंग क्या है?

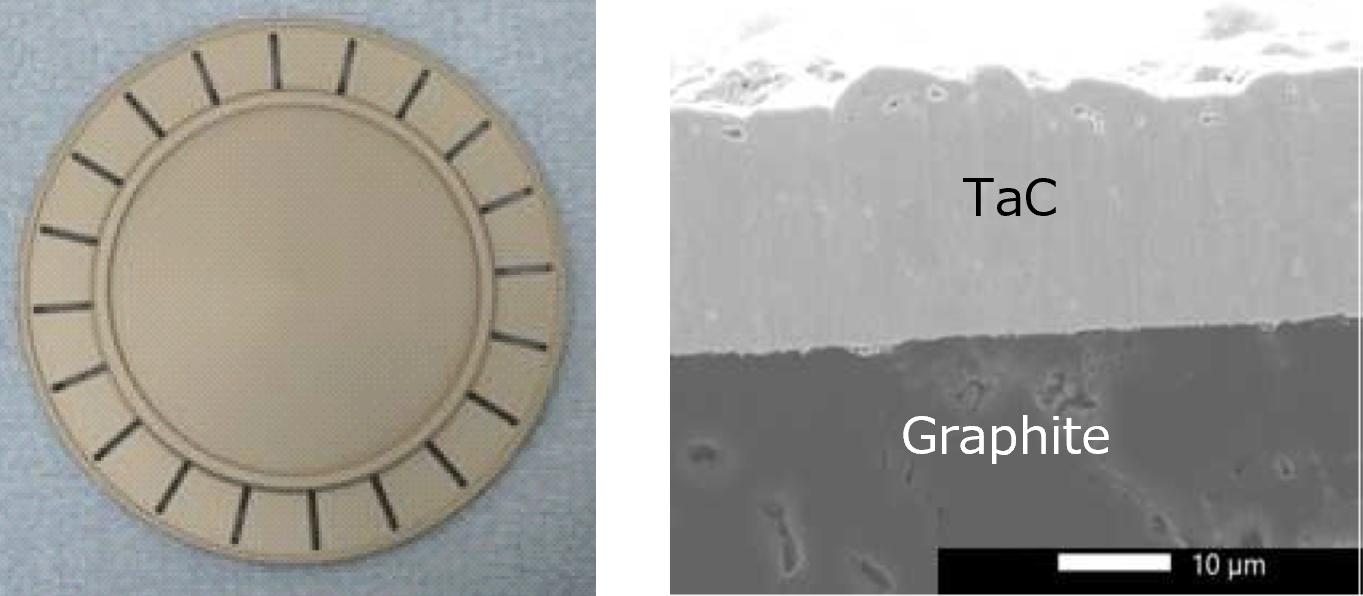

संक्षेप में, सीवीडी टीएसी कोटिंग टैंटलम कार्बाइड (टीएसी) की एक सुरक्षात्मक परत है - एक विशिष्ट सुनहरे-पीले रंग की उपस्थिति वाला एक सिरेमिक यौगिक - रासायनिक वाष्प जमाव का उपयोग करके उच्च शुद्धता वाले ग्रेफाइट सब्सट्रेट पर जमा किया जाता है। सामग्री स्वयं उन गुणों का संयोजन लाती है जिन्हें एक साथ ढूंढना मुश्किल है: 3880 डिग्री सेल्सियस का पिघलने बिंदु, 15-19 जीपीए की सीमा में कठोरता, मजबूत रासायनिक जड़ता, और संक्षारण प्रतिरोध जो आक्रामक प्रक्रिया वातावरण में अच्छी तरह से रहता है।

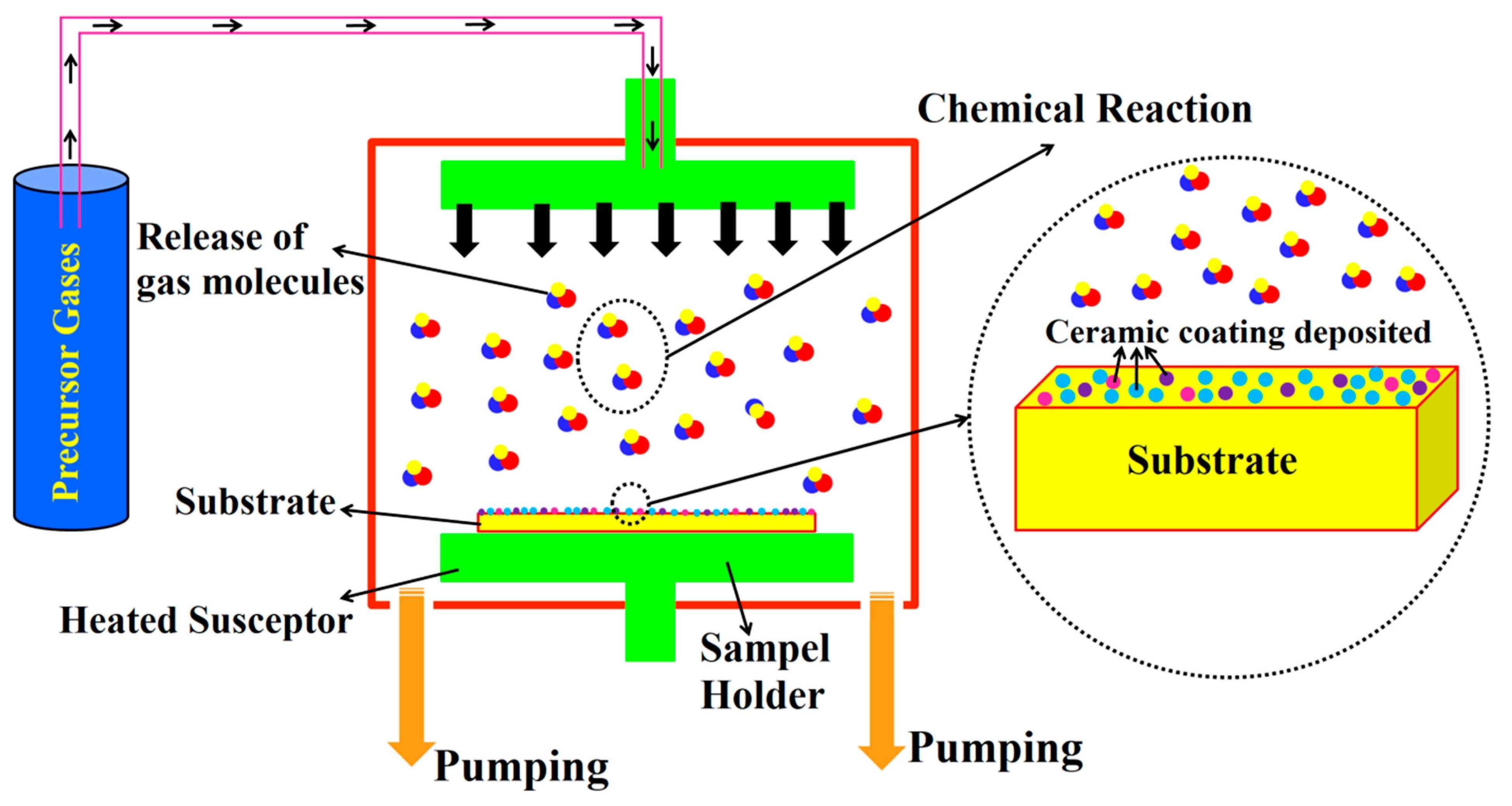

TaC कोटिंग्स के उत्पादन के विभिन्न तरीकों में से, CVD सबसे परिपक्व मार्ग है। विशिष्ट नुस्खा, जैसा कि विस्तृत है, टैंटलम पेंटाक्लोराइड (TaCl₅) और प्रोपलीन (C₃H₆) से टैंटलम और कार्बन अग्रदूतों के रूप में शुरू होता है, जो आर्गन और हाइड्रोजन द्वारा एक गर्म कक्ष में ले जाया जाता है। एक बार जब वाष्पीकृत TaCl₅ ग्रेफाइट सतह पर पहुंच जाता है, तो यह सोख लेता है और अपघटन और पुनर्संयोजन प्रतिक्रियाओं के अनुक्रम से गुजरता है। जो बनता है वह केवल एक सतह परत नहीं है, बल्कि एक घनी, अच्छी तरह से चिपकी हुई कोटिंग है जो पिघले हुए नमक या सोल-जेल प्रसंस्करण जैसे वैकल्पिक तरीकों से प्राप्त की जा सकने वाली चीज़ों की तुलना में विशेष रूप से अधिक समान और संरचनागत रूप से नियंत्रणीय है।

2. सीवीडी टीएसी कोटिंग के मुख्य प्रदर्शन लाभ

2.1 अत्यधिक उच्च तापीय स्थिरता
CVD TaC कोटिंग 3880°C पर पिघलती है, इसलिए यह 2200°C से ऊपर भी संरचनात्मक रूप से मजबूत रहती है। यह इसे SiC क्रिस्टल विकास और MOCVD जैसी मांग वाली अर्धचालक प्रक्रियाओं के लिए उपयुक्त बनाता है - वे स्थान जहां नियमित SiC कोटिंग्स बहुत अधिक गर्म होने पर खराब हो जाती हैं।

2.2 उत्कृष्ट रासायनिक संक्षारण प्रतिरोध
यह कोटिंग हाइड्रोजन, अमोनिया, क्लोराइड और सिलिकॉन वाष्प जैसी संक्षारक प्रक्रिया गैसों के खिलाफ अच्छी तरह से टिकती है। SiC कोटिंग्स की तुलना में, यह उच्च तापमान वाले अर्धचालक वातावरण में ग्रेफाइट क्षरण और कण संदूषण को कम करता है। नतीजा? बेहतर प्रक्रिया स्थिरता और उच्च वेफर उपज।

2.3 अच्छी यांत्रिक कठोरता और थर्मल शॉक प्रतिरोध
सीवीडी टीएसी कोटिंग कठोर होती है और ग्रेफाइट सब्सट्रेट से मजबूती से बंधती है, इसलिए यह धीरे-धीरे घिसती है और थर्मल झटके को अच्छी तरह से संभालती है। यह बिना टूटे या छिले बार-बार तेजी से गर्म करने और ठंडा करने का चक्र ले सकता है। इसका मतलब है लंबे समय तक घटक जीवन और तेज़ प्रक्रिया रैंप दर।

2.4 अति-उच्च शुद्धता और अशुद्धता दमन
TaC कोटिंग में अशुद्धता का स्तर बहुत कम होता है और यह एक ठोस प्रसार अवरोधक के रूप में कार्य करता है - यह दूषित पदार्थों को ग्रेफाइट सब्सट्रेट से बाहर और विकास वातावरण में जाने से रोकता है। यह क्रिस्टल दोषों को कम करने, अशुद्धियों को दूर रखने और SiC क्रिस्टल की गुणवत्ता और प्रतिरोधकता दोनों में सुधार करने में मदद करता है।

3. सीवीडी टीएसी कोटिंग के विशिष्ट अनुप्रयोग परिदृश्य

3.1 SiC सिंगल क्रिस्टल ग्रोथ (पीवीटी विधि)
SiC एकल क्रिस्टल की PVT विकास प्रक्रिया में, TaC कोटिंग को क्रूसिबल, गाइड रिंग और बीज क्रिस्टल धारकों जैसे प्रमुख ग्रेफाइट घटकों पर लागू किया जाता है। फैन एट अल द्वारा अनुसंधान। इंगित करता है कि TaC कोटिंग न केवल भौतिक सुरक्षा प्रदान करती है, बल्कि अपनी कम उत्सर्जन विशेषताओं के माध्यम से, क्रिस्टल विकास इंटरफ़ेस पर तापमान ढाल को नियंत्रित करती है, रेडियल तापमान एकरूपता में सुधार करती है, SiC उर्ध्वपातन स्टोइकोमेट्री को बनाए रखती है, अशुद्धता प्रवासन को दबाती है, और ऊर्जा की खपत को कम करती है। मेंग एट अल द्वारा अनुसंधान। जर्नल ऑफ़ क्रिस्टल ग्रोथ में आगे पुष्टि की गई है कि TaC-लेपित ग्रेफाइट रिले रिंग और ग्रेफाइट पेपर के साथ क्रूसिबल संरचना का उपयोग करके उगाया गया क्रिस्टल पिंड क्रिस्टल पूर्णता और इंटरफ़ेस आकार में बेहतर विशेषताओं को प्रदर्शित करता है। वास्तविक माप से पता चलता है कि TaC-लेपित क्रूसिबल के साथ उगाए गए क्रिस्टल सिल्लियों का व्यास विचलन ≤2% है, और क्रिस्टल सतह समतलता (RMS) में 40% का सुधार हुआ है।

3.2 GaN/SiC एपिटैक्सियल ग्रोथ

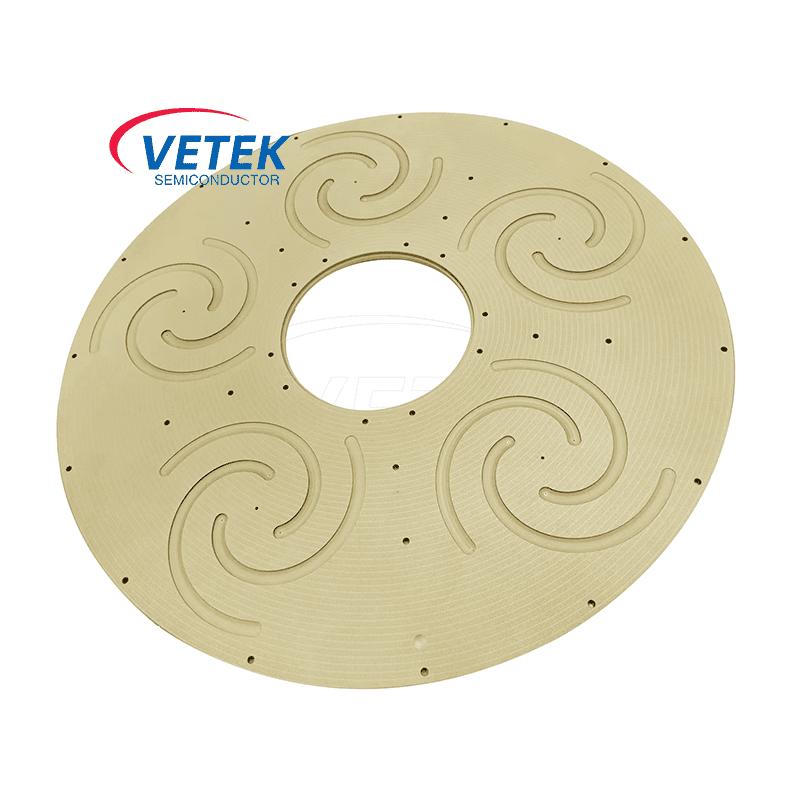

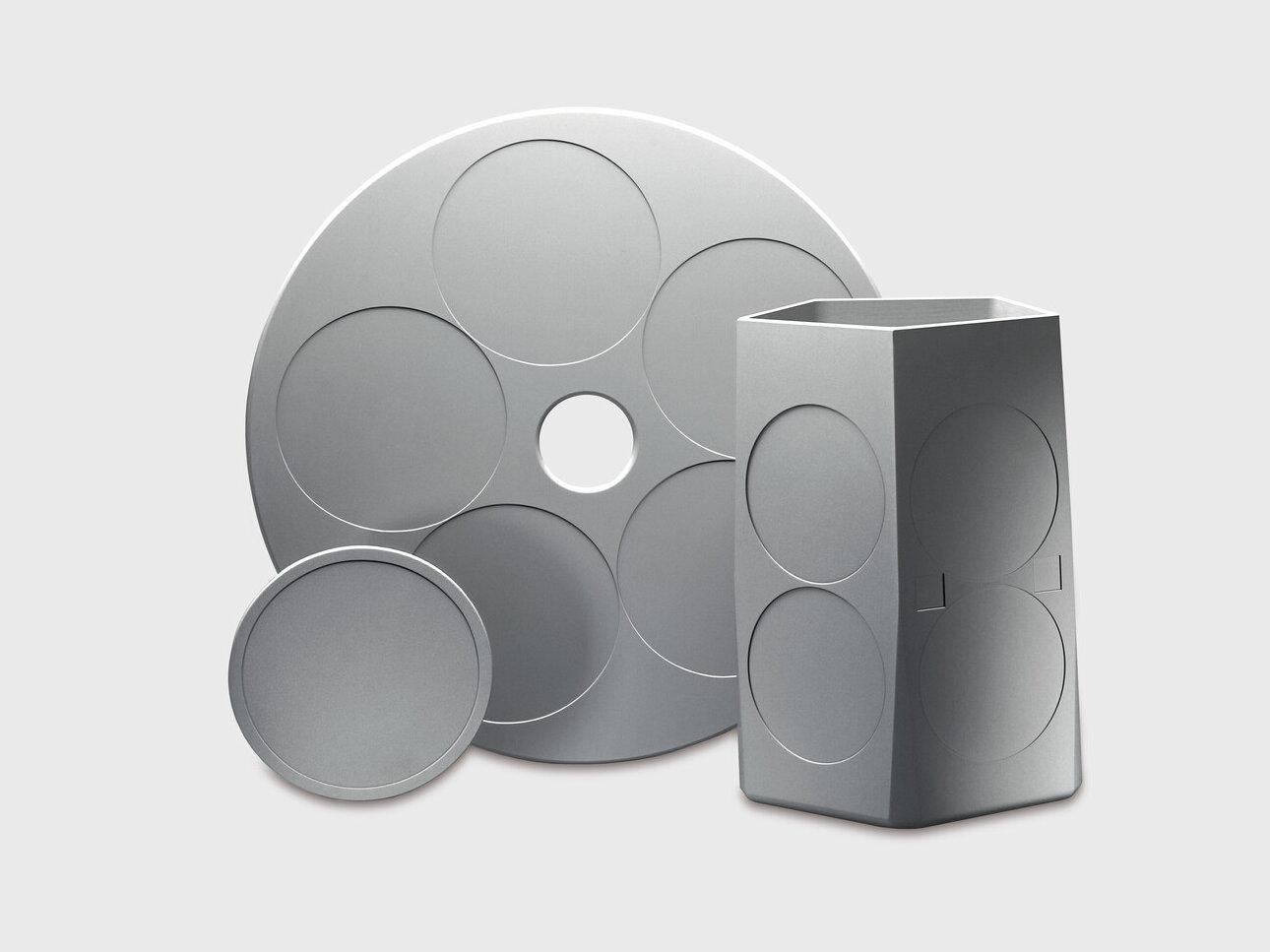

GaN और SiC एपिटैक्सी के लिए CVD प्रतिक्रिया कक्षों में, TaC कोटिंग व्यापक रूप से वेफर कैरियर, सैटेलाइट डिस्क, नोजल और सेंसर जैसे घटकों पर लागू होती है। इन घटकों को उच्च तापमान और संक्षारक वातावरण में लंबे समय तक काम करने की आवश्यकता होती है, और TaC कोटिंग उनकी सेवा जीवन को महत्वपूर्ण रूप से बढ़ा सकती है और प्रक्रिया उपज में सुधार कर सकती है। Aixtron G5 जैसे MOCVD उपकरण में, TaC कोटिंग प्रक्रिया स्थिरता सुनिश्चित करने के लिए एक महत्वपूर्ण सामग्री साबित हुई है।

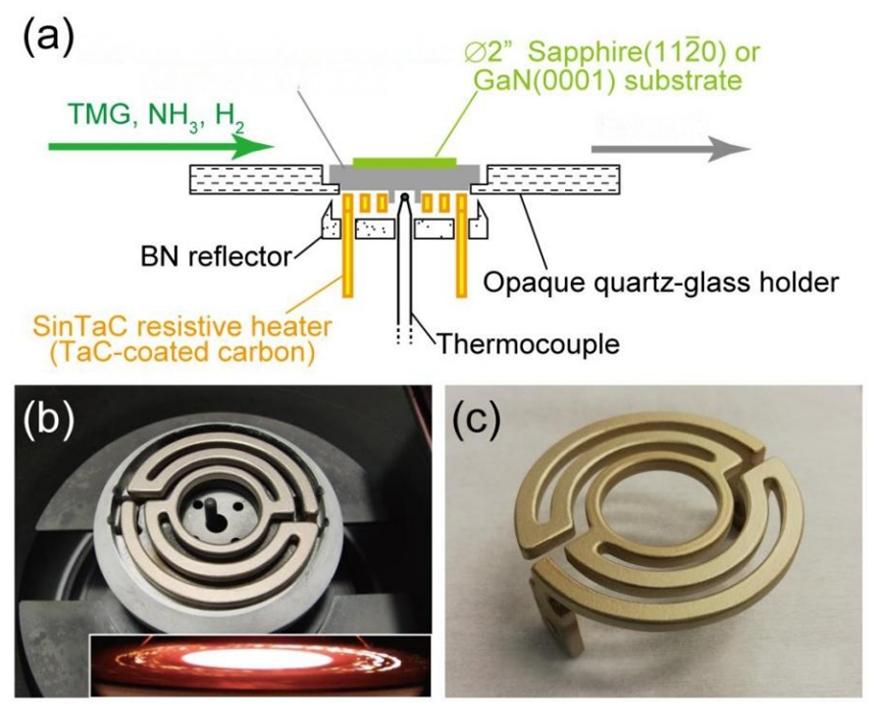

3.3 एमओसीवीडी सिस्टम हीटर
TaC-लेपित ग्रेफाइट हीटरों को MOCVD सिस्टम में सफलतापूर्वक लागू किया गया है। पारंपरिक पीबीएन-लेपित हीटरों की तुलना में, TaC हीटर बेहतर हीटिंग दक्षता और एकरूपता प्रदान करते हैं, बिजली की खपत को कम करते हैं, और, उनकी निचली सतह उत्सर्जन (0.3) के कारण, थर्मल क्षेत्र की अखंडता में सुधार करने में मदद करते हैं। फैन एट अल के शोध के अनुसार, TaC कोटिंग की कम उत्सर्जन क्षमता न केवल क्रिस्टल विकास के लिए तापमान एकरूपता में सुधार करती है बल्कि GaN एपीटैक्सियल जमाव की गुणवत्ता को भी बढ़ाती है।

3.4 उच्च तापमान वाले औद्योगिक अनुप्रयोग
सेमीकंडक्टर क्षेत्र से परे, TaC कोटिंग का उपयोग उच्च तापमान वाले औद्योगिक घटकों जैसे प्रतिरोध हीटिंग तत्वों, इंजेक्शन नोजल, शील्ड रिंग और ब्रेजिंग फिक्स्चर के लिए भी किया जा सकता है, जो गर्मी प्रतिरोध और संक्षारण प्रतिरोध में इसके व्यापक लाभों का पूरी तरह से लाभ उठाता है।

4. CVD TaC बनाम SiC कोटिंग: कैसे चुनें?

सेमीकंडक्टर उद्योग में, CVD SiC और CVD TaC ग्रेफाइट घटकों के लिए दो सबसे मुख्यधारा सुरक्षात्मक कोटिंग्स हैं। चयन विशिष्ट प्रक्रिया तापमान आवश्यकताओं पर निर्भर करता है।

सीवीडी SiC कोटिंग:1800 डिग्री सेल्सियस से नीचे के वातावरण में थर्मल विस्तार का कम गुणांक, अच्छी संरचनात्मक स्थिरता और लागत लाभ, व्यापक रूप से मध्यम से उच्च तापमान परिदृश्यों जैसे एलईडी एपिटैक्सियल ट्रे और मोनोक्रिस्टलाइन सिलिकॉन एपिटैक्सियल ट्रे में उपयोग किया जाता है।

सीवीडी टीएसी कोटिंग:उच्च तापीय स्थिरता (SiC के लिए पिघलने बिंदु 3880°C बनाम ~2700°C), मजबूत रासायनिक जड़ता, विशेष रूप से 2000°C से ऊपर अल्ट्रा-उच्च तापमान और अत्यधिक संक्षारक वातावरण के लिए उपयुक्त, जैसे SiC एकल क्रिस्टल विकास और GaN एपिटैक्सी।

सीधे शब्दों में कहें:जब प्रक्रिया का तापमान 1800°C से अधिक हो जाता है, खासकर जब हाइड्रोजन और अमोनिया जैसी संक्षारक गैसें शामिल होती हैं, तो TaC कोटिंग बेहतर विकल्प होती है।

5. बाज़ार की संभावनाएँ और उद्योग के रुझान

SiC सिंगल क्रिस्टल ग्रोथ और एपिटेक्सी का तेजी से विस्तार TaC कोटिंग्स की मांग को तेजी से ऊपर की ओर खींच रहा है। हाल के दो बाज़ार अध्ययन इस बात की ओर इशारा करते हैं कि बाज़ार महत्वपूर्ण पैमाने पर बढ़ने की कगार पर है। QYResearch ने अपने ग्लोबल TaC कोटिंग मार्केट आउटलुक, इन-डेप्थ एनालिसिस एंड फोरकास्ट टू 2031 में, 2024 ग्लोबल टैंटलम कार्बाइड कोटिंग मार्केट का अनुमान लगभग 45 मिलियन अमेरिकी डॉलर लगाया है और अनुमान लगाया है कि यह 2031 तक 142 मिलियन अमेरिकी डॉलर तक पहुंच जाएगा - 17.9% की चक्रवृद्धि वार्षिक वृद्धि दर। ग्लोबल इन्फो रिसर्च के आंकड़े इसी श्रेणी में आते हैं, अनुमान है कि 2024 का बाजार लगभग 47 मिलियन अमेरिकी डॉलर होगा और 2031 तक 143 मिलियन अमेरिकी डॉलर तक चढ़ने का अनुमान है, जो 17.5% के सीएजीआर के बराबर है। इन पूर्वानुमानों के बीच स्थिरता यह विश्वास दिलाती है कि TaC कोटिंग निरंतर विकास चरण में प्रवेश कर रही है।

जहां तक ​​इस बात का सवाल है कि इस बाजार में आपूर्ति कौन कर रहा है, तो यह काफी हद तक शीर्ष पर केंद्रित है। मोमेंटिव टेक्नोलॉजीज, टोकाई कार्बन और टोयो टैन्सो का वैश्विक राजस्व में लगभग 76% योगदान है [10]। भौगोलिक दृष्टि से, उत्तरी अमेरिका लगभग 45% बाज़ार के साथ अग्रणी है, जबकि एशिया-प्रशांत लगभग 41% के साथ पीछे है। हालाँकि, क्षेत्रीय संतुलन बदलना शुरू हो गया है। चीनी निर्माता अंतर को पाटने के लिए भारी निवेश कर रहे हैं, और VeTek सेमीकंडक्टर एक उदाहरण है: कंपनी की CVD TaC कोटिंग क्षमता अब 750 मिमी व्यास वाले बड़े घटकों तक फैली हुई है, जो इसे उस पैमाने पर भागों को संभालने में सक्षम बहुत कम घरेलू खिलाड़ियों में से एक बनाती है।

आगे देखते हुए, 8-इंच SiC सबस्ट्रेट्स की ओर कदम उत्पादन उपकरणों में थर्मल क्षेत्र की एकरूपता और कोटिंग विश्वसनीयता के लिए एक उच्च मानक स्थापित कर रहा है। अकेले इस प्रवृत्ति से आने वाले वर्षों में वेफर निर्माण में एक रणनीतिक सामग्री के रूप में टीएसी कोटिंग की भूमिका मजबूत होने की संभावना है।

6. VeTek सेमीकंडक्टर की TaC कोटिंग तकनीक

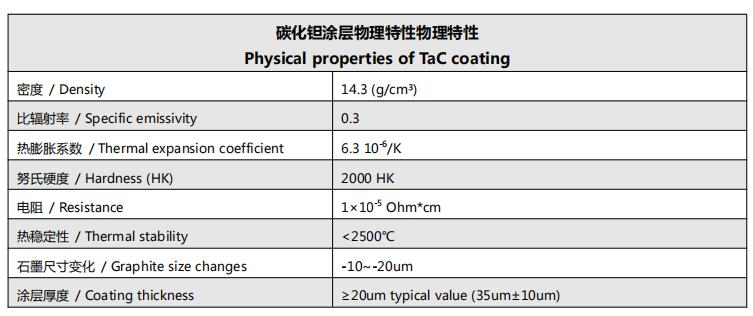

डेटा स्रोत: वीटेक सेमीकंडक्टर उत्पाद तकनीकी विशिष्टताएँ

VeTek की CVD TaC कोटिंग में अच्छी तापमान स्थिरता, अति-उच्च शुद्धता, H₂/NH₃/SiH₄/Si संक्षारण प्रतिरोध, मजबूत थर्मल शॉक प्रतिरोध, ग्रेफाइट सब्सट्रेट्स के लिए उच्च आसंजन और समान कोटिंग कवरेज शामिल हैं। इसे मुख्य घटकों जैसे इंडक्शन हीटिंग ससेप्टर्स, प्रतिरोध हीटिंग तत्वों और थर्मल परिरक्षण भागों पर लागू किया जा सकता है। कंपनी के पास ग्रेफाइट, सिरेमिक, या दुर्दम्य धातु सब्सट्रेट घटकों के निर्माण के लिए उन्नत मशीनिंग क्षमताएं हैं, और यह SiC या TaC सिरेमिक कोटिंग्स की वन-स्टॉप इन-हाउस प्रसंस्करण, साथ ही ग्राहक द्वारा आपूर्ति किए गए भागों के लिए कोटिंग सेवाएं प्रदान करती है।

7. निष्कर्ष

जैसे-जैसे तीसरी पीढ़ी का सेमीकंडक्टर उद्योग बड़े आकार (8-इंच), उच्च ऊर्जा घनत्व और कम लागत की ओर बढ़ रहा है, विनिर्माण प्रक्रियाओं में सामग्री प्रदर्शन की मांगें तेजी से कठोर होती जा रही हैं। अपने अत्यधिक उच्च गलनांक, उत्कृष्ट रासायनिक जड़ता और उत्कृष्ट यांत्रिक गुणों के साथ, सीवीडी टीएसी कोटिंग 2000 डिग्री सेल्सियस से ऊपर उच्च तापमान अर्धचालक प्रक्रियाओं के लिए "स्वर्ण मानक" बन रही है। SiC सिंगल क्रिस्टल ग्रोथ से लेकर GaN एपिटैक्सी तक, MOCVD हीटर से लेकर वेफर कैरियर तक, TaC कोटिंग सेमीकंडक्टर निर्माण के लिए एक अनिवार्य सामग्री आधार प्रदान करती है।

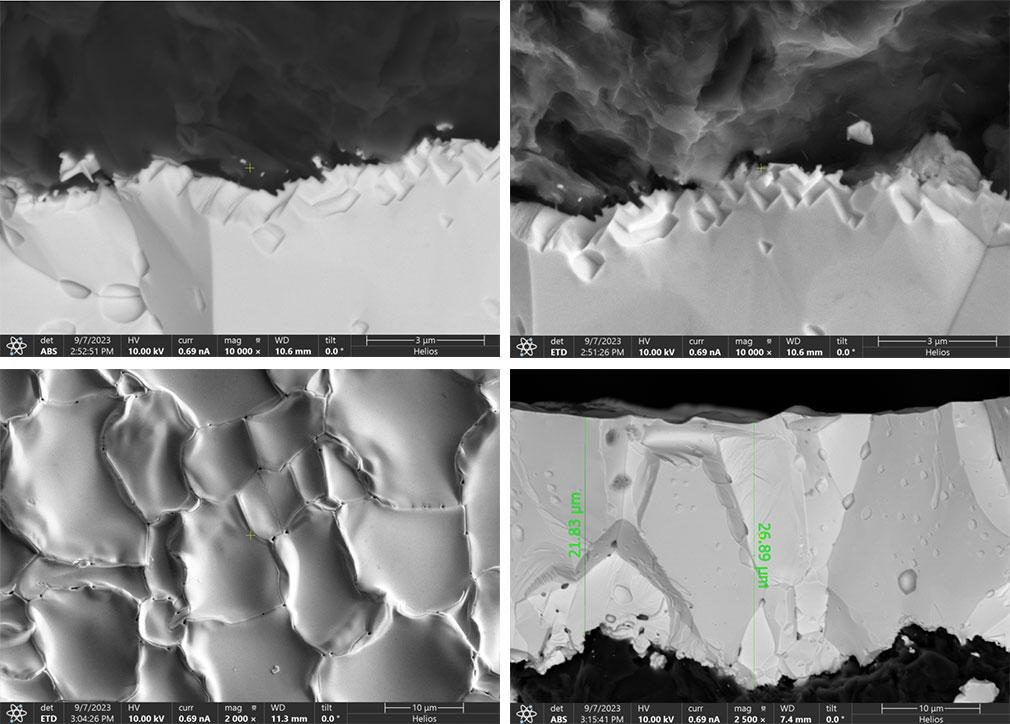

वीटेक सेमीकंडक्टर निरंतर अनुसंधान एवं विकास निवेश और तकनीकी पुनरावृत्ति के माध्यम से वैश्विक ग्राहकों को उच्च गुणवत्ता वाले सीवीडी टीएसी कोटिंग उत्पाद और अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है। यदि आपको विस्तृत तकनीकी डेटा, एसईएम क्रॉस-सेक्शन विश्लेषण, या कस्टम ड्राइंग मूल्यांकन की आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें।

संदर्भ

[1] सन, जे., झांग, क्यू., और ली, एक्स. (2021)।कार्बन सामग्री पर टैंटलम कार्बाइड कोटिंग्स पर अनुसंधान प्रगति। पदार्थ विज्ञान में प्रगति.(साइंसडायरेक्ट पर उपलब्ध)

[2] किम, डी. वाई., एट अल। (2016)।TaCl₅-C₃H₆-Ar-H₂ प्रणाली से टैंटलम कार्बाइड का रासायनिक वाष्प जमाव। जर्नल ऑफ़ द कोरियन सिरेमिक सोसाइटी, 53(6), 597-603।

[3] मा, क्यू., हू, आर., लियू, एक्स., यांग, एस., लू, एक्स., लियू, डी., ... गाओ, पी. (2026)।विभिन्न कठोर परिस्थितियों में ग्रेफाइट-आधारित TaC कोटिंग्स की सूक्ष्म संरचना और यांत्रिक गुणों के विकास पर अध्ययन। जर्नल ऑफ़ अलॉयज़ एंड कंपाउंड्स, 1061. doi:10.1016/j.jallcom.2026.187440

[4] फैन, डब्लू., क्यू, एच., चांग, ​​एस.आई., एट अल। (2019)।SiC PVT प्रक्रिया नियंत्रण और क्रिस्टल गुणवत्ता पर TaC कोटिंग के प्रभाव पर अनुसंधान। संयुक्त अनुसंधान डेटा,डोंग-यूई विश्वविद्यालय, दक्षिण कोरिया।

[5] मेंग, जे., एट अल। (2022)।बड़े आकार के SiC एकल क्रिस्टल के विकास के लिए क्रूसिबल संरचना को अनुकूलित करके विकास की गुणवत्ता का नियंत्रण। जर्नल ऑफ़ क्रिस्टल ग्रोथ,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch। (2025)।ग्लोबल टैक कोटिंग मार्केट आउटलुक, गहराई से विश्लेषण और 2031 तक का पूर्वानुमान।
