सेमीकंडक्टर ग्रेफाइट घटकों के लिए TaC कोटिंग पसंदीदा विकल्प क्यों बन रही है?

जैसे-जैसे सेमीकंडक्टर उद्योग बड़े वेफर व्यास, उच्च परिचालन तापमान और बेहद सख्त संदूषण बजट की ओर बढ़ रहा है, ग्रेफाइट घटकों पर मांग काफी बढ़ गई है। क्रूसिबल, रिसेप्टर्स, हीटर, गाइड रिंग और बीज धारकों से अब केवल गर्मी सहन करने की उम्मीद नहीं की जाती है - उन्हें अपना आकार बनाए रखने, अशुद्धता रिलीज को दबाने और आक्रामक रूप से प्रतिक्रियाशील वातावरण में लंबे समय तक जीवित रहने की भी आवश्यकता होती है।

इन चुनौतियों का समाधान करने के लिए, रासायनिक वाष्प जमाव (सीवीडी) टैंटलम कार्बाइड (टीएसी) कोटिंग्स उन्नत अर्धचालक उत्पादन लाइनों में ग्रेफाइट भागों की सुरक्षा के लिए एक अत्यधिक आशाजनक समाधान के रूप में उभरी हैं। यह लेख इस बात पर गौर करता है कि TaC कोटिंग्स बढ़ती रुचि को क्यों आकर्षित कर रही हैं, और वे कैसे अधिक स्थिर प्रक्रियाओं, लंबे हिस्से के जीवनकाल और बेहतर समग्र विनिर्माण दक्षता में योगदान करते हैं।

ग्रेफाइट घटकों को सुरक्षात्मक परतों की आवश्यकता क्यों है?

इसकी अच्छी तापीय चालकता, कम घनत्व और मशीनिंग में आसानी के कारण ग्रेफाइट लंबे समय से उच्च तापमान वाले अर्धचालक हार्डवेयर के लिए एक पसंदीदा सामग्री रही है। लेकिन प्रक्रिया कक्षों के अंदर कठोर परिस्थितियों के संपर्क में आने पर नंगे ग्रेफाइट में प्रसिद्ध कमजोरियां होती हैं:

• अत्यधिक तापमान पर सतह का क्षरण
• हाइड्रोजन, अमोनिया और अन्य प्रतिक्रियाशील गैसों से रासायनिक हमला
• कार्बन कणों का बहना
• बढ़ते क्रिस्टल या एपिटैक्सियल फिल्मों में अशुद्धियों का स्थानांतरण
• कई तापीय चक्रों के बाद क्रमिक आयामी बहाव

ये मुद्दे निम्नलिखित प्रक्रियाओं में विशेष रूप से महत्वपूर्ण हो जाते हैं:

• प्राइवेट के माध्यम से SiC थोक वृद्धि
• SiC एपिटैक्सी
• गाएन एमओसीवीडी
• AlN क्रिस्टल वृद्धि
• उच्च तापमान तापीय क्षेत्र सेटअप

डिवाइस ज्यामिति सिकुड़ने और प्रदर्शन आवश्यकताओं के सख्त होने के साथ, ग्रेफाइट भागों पर मामूली संदूषण या मामूली घिसाव भी सीधे वेफर पैदावार और अंतिम डिवाइस विश्वसनीयता को प्रभावित कर सकता है।

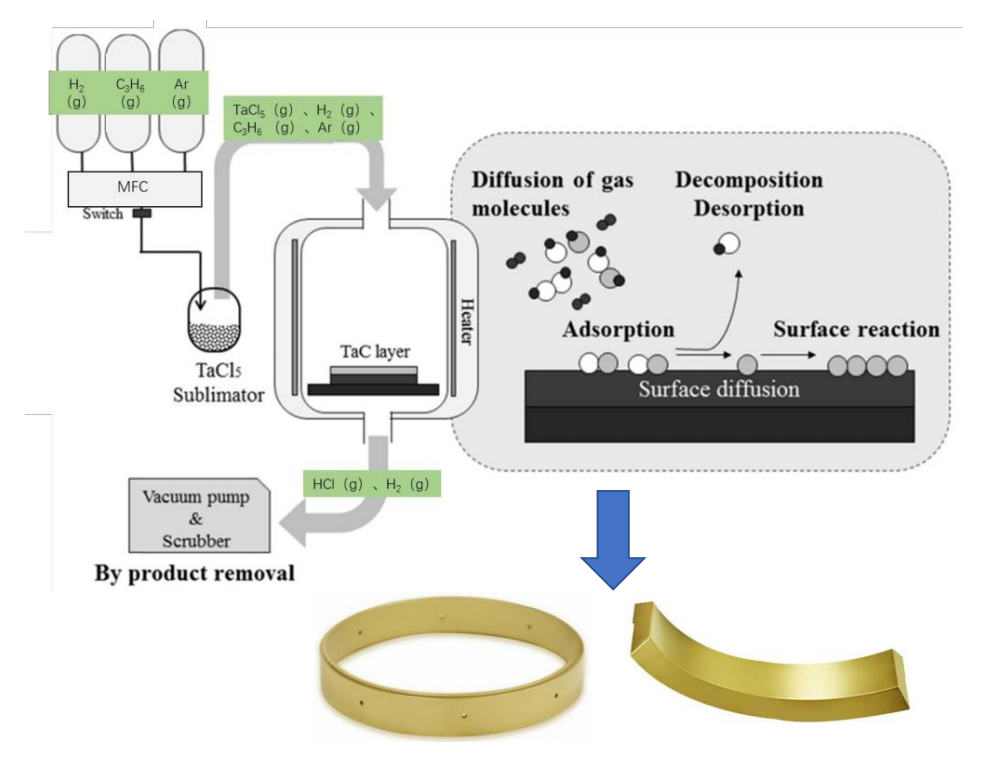

TaC कोटिंग वास्तव में क्या है?

टैंटलम कार्बाइड (TaC) एक अति-दुर्दम्य सिरेमिक है जिसका गलनांक लगभग 3,880°C होता है - जो ज्ञात उच्चतम में से एक है। यह उत्कृष्ट रासायनिक जड़ता के साथ उल्लेखनीय तापीय स्थिरता को जोड़ता है, जो इसे आक्रामक अर्धचालक वातावरण को देखने वाली ग्रेफाइट सतहों को बचाने के लिए एक प्राकृतिक उम्मीदवार बनाता है।

ग्रेफाइट को पूरी तरह से बदलने के बजाय, TaC को CVD के माध्यम से एक घनी, पतली परत के रूप में लगाया जाता है। यह आपको दोनों दुनियाओं का सर्वश्रेष्ठ प्रदान करता है:

• ग्रेफाइट तापीय चालकता, कम द्रव्यमान और यांत्रिक सहायता प्रदान करता है।
• TaC परत रासायनिक क्षरण और अशुद्धता निकास के खिलाफ एक मजबूत बाधा के रूप में कार्य करती है।

शुद्ध परिणाम एक घटक है जो उन परिस्थितियों में टिक सकता है जो सादे ग्रेफाइट को जल्दी से ख़राब कर देंगे।

सीवीडी टीएसी कोटिंग के मुख्य लाभ

(1) असाधारण उच्च तापमान मजबूती

कई अर्धचालक प्रक्रियाएं 1,500 डिग्री सेल्सियस और 2,500 डिग्री सेल्सियस से ऊपर चलती हैं - तापमान जो अधिकांश सामग्रियों को उनकी सीमा तक धकेल देता है। TaC इस सीमा में अपनी संरचनात्मक अखंडता को बरकरार रखता है, और यह कई उत्पादन चक्रों में थर्मल गिरावट से अंतर्निहित ग्रेफाइट को प्रभावी ढंग से बचाता है।

(2) बेहतर रासायनिक प्रतिरोध

TaC की असाधारण विशेषताओं में से एक इसकी संक्षारक गैस प्रजातियों का सामना करने की क्षमता है जो अन्य कोटिंग्स को खा जाती हैं। व्यवहार में, यह निम्नलिखित के संपर्क में आने पर पारंपरिक सुरक्षात्मक परतों की तुलना में स्पष्ट रूप से बेहतर प्रतिरोध दिखाता है:

• हाइड्रोजन (H₂)
• अमोनिया (NH₃)
• सिलिकॉन वाष्प
• प्रतिक्रियाशील धातु वाष्प

बेहतर रासायनिक स्थायित्व सीधे तौर पर कम हिस्से के प्रतिस्थापन और अधिक पूर्वानुमानित उत्पादन में तब्दील हो जाता है।

(3) कम संदूषण जोखिम

जैसे-जैसे क्रिस्टल गुणवत्ता और दोष-घनत्व लक्ष्य अधिक कठोर होते जाते हैं, प्रक्रिया वातावरण को स्वच्छ रखना सर्वोपरि है। एक अच्छी तरह से जमा TaC कोटिंग लगभग अभेद्य अवरोध बनाती है जो कम करने में मदद करती है:

• ग्रेफाइट शरीर से कार्बन निकलता है
• धात्विक अशुद्धियों का प्रसार
• कण का फड़कना
• समय के साथ सतह का खुरदरा होना

स्वच्छ स्थितियाँ उच्च-गुणवत्ता वाले क्रिस्टल और बेहतर रन-टू-रन दोहराव का समर्थन करती हैं।

(4) विस्तारित सेवा जीवन

थर्मल-फील्ड भागों को बदलना महंगा है - न केवल सामग्री में, बल्कि डाउनटाइम और पुन: योग्यता प्रयासों में भी। क्योंकि TaC कोटिंग सतह के क्षरण को धीमा कर देती है और प्रभावी ढंग से घिस जाती है, इसलिए कई लेपित ग्रेफाइट घटक अपने बिना लेपित समकक्षों की तुलना में काफी लंबे समय तक चलते हैं। इसका मतलब है कम रुकावटें और कम समग्र परिचालन लागत।

(5) सब्सट्रेट पर मजबूत आसंजन

आधुनिक सीवीडी प्रक्रियाएं ग्रेफाइट सतह पर परमाणु द्वारा TaC परमाणु जमा करती हैं, जिससे उत्कृष्ट इंटरफेशियल बॉन्डिंग प्राप्त होती है। यांत्रिक या स्प्रेड-ऑन कोटिंग्स के विपरीत, सीवीडी आपको देता है:

• एक सघन, छिद्र रहित सूक्ष्म संरचना
• जटिल आकृतियों पर भी एक समान मोटाई
• विश्वसनीय आसंजन जो बार-बार थर्मल साइक्लिंग का सामना करता है
• कोनों और अवकाशों का अच्छा कवरेज

यह मजबूती उत्पादन वातावरण के लिए महत्वपूर्ण है जहां स्थिरता पर समझौता नहीं किया जा सकता है।

TaC-लेपित ग्रेफाइट भागों के विशिष्ट उपयोग

जैसे-जैसे प्रौद्योगिकी परिपक्व होती है, TaC-लेपित घटक अधिक से अधिक अर्धचालक अनुप्रयोगों में अपना रास्ता खोज रहे हैं। सामान्य उदाहरणों में शामिल हैं:

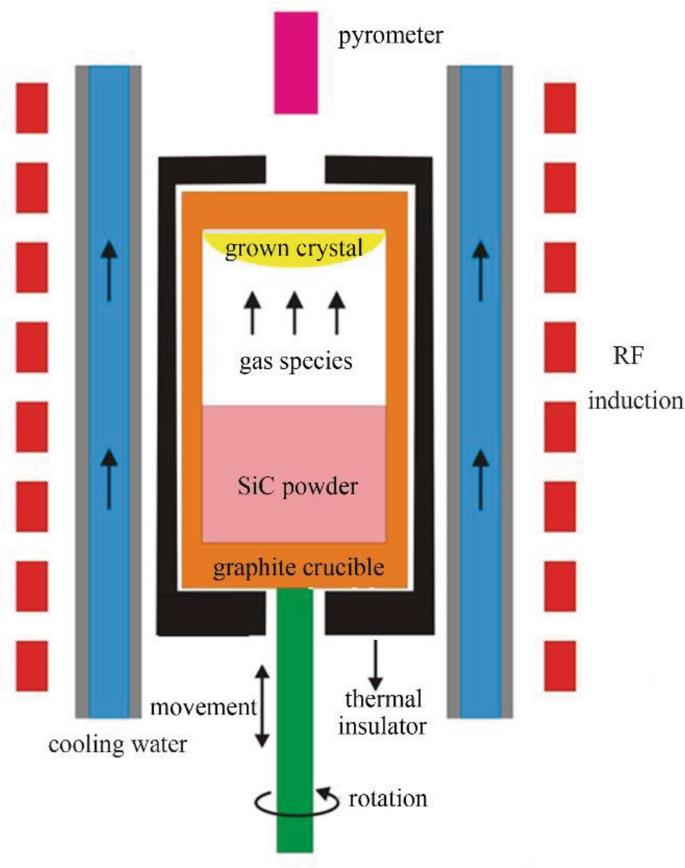

SiC क्रिस्टल ग्रोथ (पीवीटी)

टीएसी-लेपित क्रूसिबल, बीज धारक, गाइड रिंग और क्रूसिबल रिंग का उपयोग अब हॉट-ज़ोन हार्डवेयर के उपयोग योग्य जीवन को बढ़ाते हुए विकास कक्ष के अंदर अशुद्धियों को कम करने के लिए व्यापक रूप से किया जाता है।

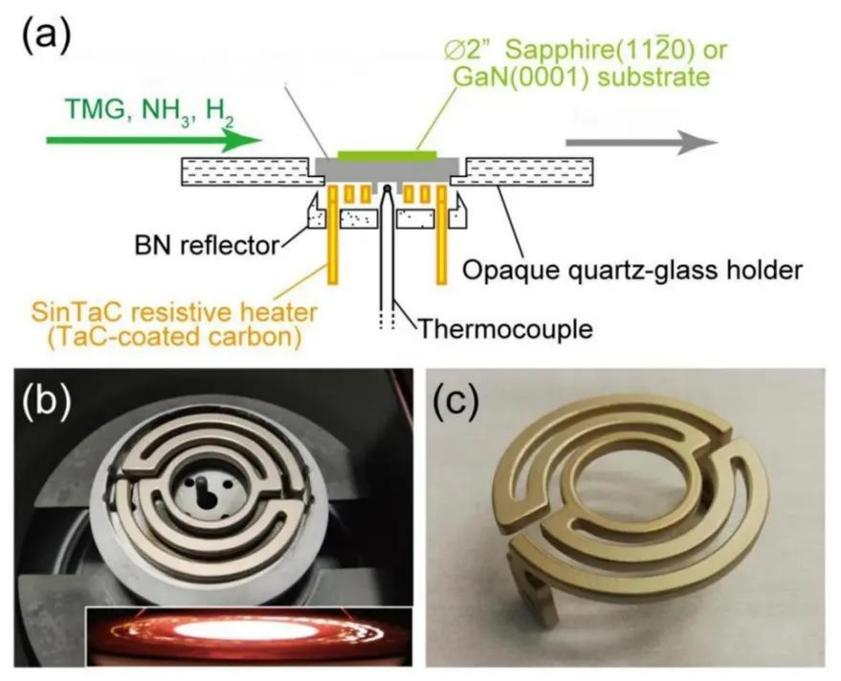

गाएन एमओसीवीडी सिस्टम

TaC कोटिंग वाले ग्रेफाइट हीटर स्थिर थर्मल आउटपुट प्रदान करते हैं और GaN एपिटैक्सी के दौरान अमोनिया और हाइड्रोजन से जंग का प्रतिरोध करते हैं, जिससे लंबे अभियानों में समान तापमान प्रोफाइल बनाए रखने में मदद मिलती है।

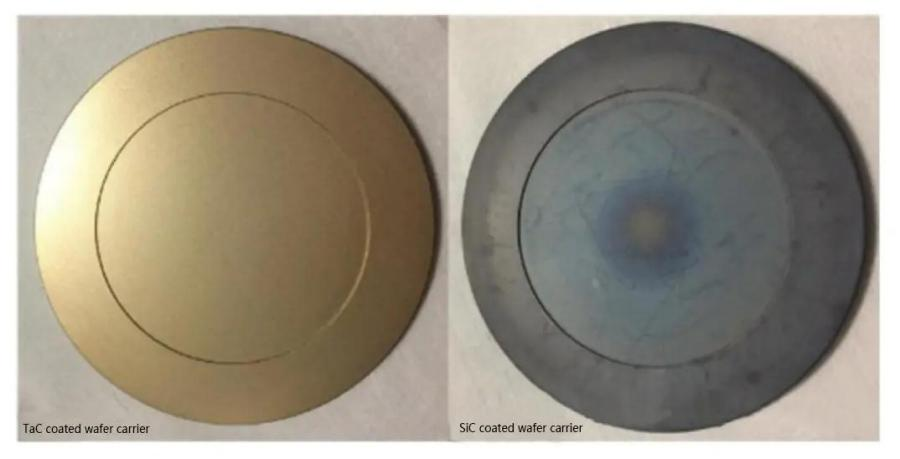

एपीटैक्सियल ससेप्टर्स (वेफर कैरियर्स)

संवेदक बार-बार थर्मल झटके और संक्षारक गैस जोखिम देखते हैं। TaC कोटिंग उन्हें सतह को खराब हुए बिना कई रन तक जीवित रहने का बेहतर मौका देती है।

अन्य उच्च तापमान अर्धचालक उपकरण

अतिरिक्त उपयोगों में एएलएन क्रिस्टल ग्रोथ, सिलिकॉन एपिटैक्सी, सामान्य थर्मल-फील्ड घटक और यहां तक ​​कि कुछ उन्नत सिरेमिक प्रसंस्करण उपकरण भी शामिल हैं।

सीवीडी विधि क्यों मायने रखती है?

सभी TaC कोटिंग्स समान नहीं बनाई गई हैं। विभिन्न निक्षेपण तकनीकों के बीच, सीवीडी को व्यापक रूप से सेमीकंडक्टर-ग्रेड कार्य के लिए स्वर्ण मानक माना जाता है क्योंकि यह प्रदान करता है:

• बहुत उच्च घनत्व और कम सरंध्रता
• उत्कृष्ट शुद्धता (संदूषण-संवेदनशील प्रक्रियाओं के लिए महत्वपूर्ण)
• सटीक, दोहराने योग्य मोटाई नियंत्रण
• जटिल भाग ज्यामिति पर समान कवरेज
• ग्रेफाइट सब्सट्रेट के साथ दृढ़ संबंध

ऐसे अनुप्रयोगों के लिए जहां स्थिरता और विश्वसनीयता ही सब कुछ है, सीवीडी स्पष्ट विकल्प के रूप में सामने आता है।

आगे की ओर देखें: TaC-लेपित ग्रेफाइट की भूमिका

उद्योग इस ओर स्थानांतरित होने के साथ:

• 8-इंच SiC वेफर्स
• उच्च शक्ति वाले GaN उपकरण
• अधिक उन्नत यौगिक अर्धचालक
• लंबे उत्पादन अभियान
• सफ़ाई की सख्त आवश्यकताएँ

ग्रेफाइट घटकों को केवल अधिक तनाव का सामना करना पड़ेगा। TaC कोटिंग केवल एक सुरक्षात्मक परत से आगे बढ़ रही है - इसे अगली पीढ़ी के विनिर्माण के लिए एक प्रमुख प्रवर्तक के रूप में देखा जा रहा है। जो कंपनियां पैदावार बढ़ाने, टूल अपटाइम को अधिकतम करने और आंशिक जीवन का विस्तार करने के बारे में गंभीर हैं, वे पहले से ही टीएसी-लेपित ग्रेफाइट को अपने दीर्घकालिक प्रक्रिया अनुकूलन के रणनीतिक हिस्से के रूप में देख रही हैं।

निष्कर्ष

TaC कोटिंग्स की बढ़ती स्वीकार्यता एक साधारण वास्तविकता को दर्शाती है: सेमीकंडक्टर उद्योग को ऐसी सामग्रियों की आवश्यकता है जो अधिक से अधिक मांग वाली स्थितियों को पूरा कर सकें। ग्रेफाइट के थर्मल फायदों को टैंटलम कार्बाइड के रासायनिक लचीलेपन के साथ जोड़कर, सीवीडी-टीएसी-लेपित हिस्से प्रदूषण को कम करने, लंबे घटक जीवनकाल और अधिक स्थिर उत्पादन चलाने के लिए एक व्यावहारिक मार्ग प्रदान करते हैं। जैसे-जैसे क्रिस्टल विकास और एपिटैक्सी प्रौद्योगिकियां आगे बढ़ रही हैं, टीएसी कोटिंग्स सेमीकंडक्टर विनिर्माण चरणों की एक विस्तृत श्रृंखला में और भी बड़ी भूमिका निभाने के लिए तैयार हैं।

अक्सर पूछे जाने वाले प्रश्नों

1. क्या TaC कोटिंग सादे ग्रेफाइट से बेहतर है?

अधिकांश उच्च तापमान वाली अर्धचालक प्रक्रियाओं के लिए, हाँ-TaC कोटिंग जंग, संदूषण और यांत्रिक घिसाव के खिलाफ काफी बेहतर सुरक्षा प्रदान करती है, जो आमतौर पर बहुत लंबे समय तक सेवा जीवन में तब्दील हो जाती है।

2. कौन से उद्योग TaC-लेपित ग्रेफाइट का उपयोग करते हैं?

मुख्य रूप से अर्धचालक विनिर्माण, जिसमें SiC क्रिस्टल विकास, GaN MOCVD, सिलिकॉन एपिटैक्सी और उन्नत थर्मल-फील्ड सिस्टम शामिल हैं।

3. TaC लगाने के लिए CVD को प्राथमिकता क्यों दी जाती है?

सीवीडी उत्कृष्ट आसंजन और मोटाई एकरूपता के साथ घनी, उच्च शुद्धता वाली परतों का उत्पादन करता है - बिल्कुल वही जो मांग वाले अर्धचालक अनुप्रयोगों की आवश्यकता होती है।

4. किस प्रकार के ग्रेफाइट भागों को TaC के साथ लेपित किया जा सकता है?

विशिष्ट उम्मीदवारों में क्रूसिबल, ससेप्टर्स, बीज धारक, गाइड रिंग, हीटर, ट्रे और उच्च तापमान और प्रतिक्रियाशील गैसों के संपर्क में आने वाले अन्य ग्रेफाइट हिस्से शामिल हैं।
