कैसे TaC कोटिंग PVT अनुप्रयोगों में SiC क्रिस्टल वृद्धि को बढ़ाती है

कैसे TaC कोटिंग PVT अनुप्रयोगों में SiC क्रिस्टल वृद्धि को बढ़ाती है

सिलिकॉन कार्बाइड (SiC) अब इलेक्ट्रिक वाहन पावरट्रेन, नवीकरणीय ऊर्जा कन्वर्टर्स और उच्च-आवृत्ति पावर मॉड्यूल में देखी गई अधिकांश प्रगति का आधार है। विनिर्माण अर्थशास्त्र और उपकरण प्रदर्शन दोनों ही SiC क्रिस्टल आयामों को बढ़ाने, बैच पैदावार बढ़ाने और दोष आबादी को दबाने पर निर्भर हैं। इन लक्ष्यों को पूरा करने के लिए सुव्यवस्थित प्रक्रिया व्यंजनों से कहीं अधिक की आवश्यकता होती है। तापीय क्षेत्र सामग्रियों की अखंडता और दीर्घायु समान रूप से निर्णायक हो जाती है, विशेष रूप से भौतिक वाष्प परिवहन (पीवीटी) भट्टियों के अंदर की आक्रामक स्थितियों को देखते हुए।

ग्रेफाइट भागों के लिए सतह इंजीनियरिंग विकल्पों में से, टैंटलम कार्बाइड (टीएसी) के रासायनिक वाष्प जमाव (सीवीडी) ने मापने योग्य कर्षण प्राप्त किया है। यह कोटिंग केवल सब्सट्रेट को ढाल नहीं देती है; यह उन घटकों की सतह रसायन शास्त्र और थर्मल प्रतिक्रिया को सक्रिय रूप से संशोधित करता है जो सबसे कठोर सेवा देखते हैं।

PVT फर्नेस के अंदर TaC कोटिंग क्या करती है?

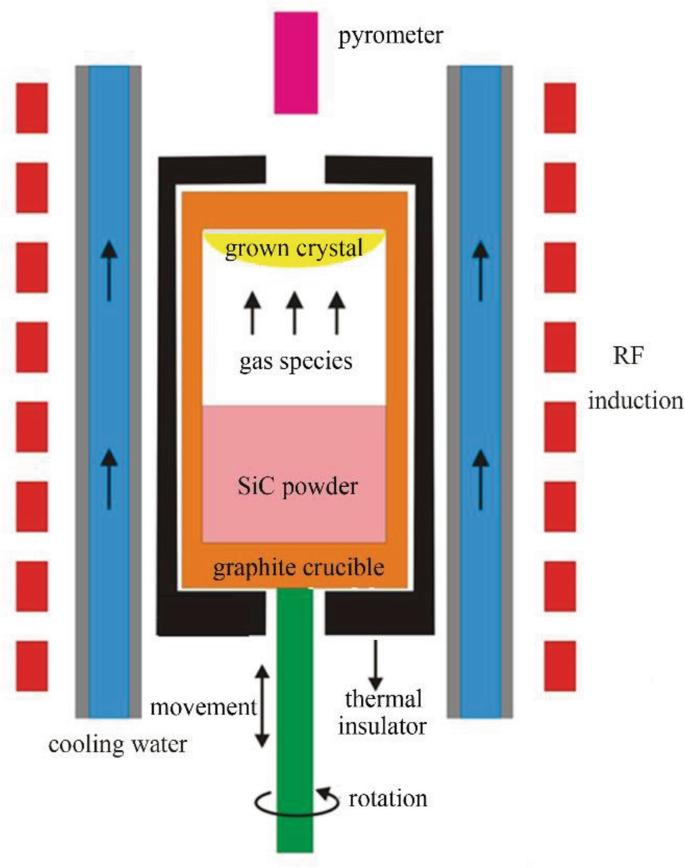

पीवीटी वृद्धि 2,000°C से ऊपर SiC फीडस्टॉक को उर्ध्वपातित करके आगे बढ़ती है। परिणामी वाष्प प्रजातियाँ ठंडे बीज क्रिस्टल की ओर बढ़ती हैं, जहाँ संक्षेपण और पुनः क्रिस्टलीकरण धीरे-धीरे बाउल का निर्माण करते हैं। एक बार की दौड़ सैकड़ों घंटों तक चल सकती है। इस अंतराल के दौरान, प्रत्येक ग्रेफाइट सतह - क्रूसिबल दीवारें, बीज धारक, गाइड रिंग - निरंतर सिलिकॉन युक्त वाष्प, अत्यधिक थर्मल ग्रेडिएंट्स और थर्मल विस्तार बेमेल से यांत्रिक तनाव का सामना करती है।

सुरक्षात्मक परतों के बिना, ग्रेफाइट दो समानांतर क्षरण पथों से गुजरता है। एक भौतिक है: सतह का क्षरण महीन कार्बन कणों को वाष्प धारा में छोड़ता है। दूसरा रासायनिक है: सिलिकॉन वाष्प ग्रेफाइट के साथ प्रतिक्रिया करके अस्थिर SiC या अन्य मध्यस्थ प्रजातियां बनाता है, जिससे घटक दीवार धीरे-धीरे पतली हो जाती है। दोनों रास्ते बढ़ते क्रिस्टल में कार्बन क्लस्टर या धातु की अशुद्धियों का पता लगाते हैं, और दोनों महंगे भट्टी फर्नीचर के उपयोग योग्य जीवन को छोटा कर देते हैं।

CVD TaC कोटिंग इन तंत्रों को बाधित करती है। कोटिंग परत स्टोइकोमेट्रिक रूप से नियंत्रित, पिनहोल-मुक्त और ग्रेफाइट सब्सट्रेट से जुड़ी होती है। यह उच्च तापमान वाले वाष्प के लिए रासायनिक रूप से निष्क्रिय चेहरा प्रस्तुत करता है, इसलिए अंतर्निहित ग्रेफाइट कभी भी प्रतिक्रियाशील वातावरण से सीधे संपर्क नहीं करता है। यह पृथक्करण मौलिक रूप से संदूषण प्रक्षेप पथ को बदल देता है।

क्रिस्टल गुणवत्ता में सुधार देखा गया

क्रिस्टल उत्पादक अक्सर रिपोर्ट करते हैं कि TaC-लेपित घटक कार्बन समावेशन और माइक्रोपाइप समाप्ति की कम संख्या के साथ सहसंबद्ध होते हैं। स्पष्टीकरण कई रनों के दौरान निरंतर सतह की स्थिति बनाए रखने की कोटिंग की क्षमता में निहित है। अनकोटेड ग्रेफाइट समय के साथ बदलता है - इसकी सरंध्रता बढ़ जाती है, इसकी उत्सर्जन क्षमता बदल जाती है, और इसका स्थानीय तापमान वितरण बदल जाता है। ये क्रमिक परिवर्तन समान रेडियल विकास के लिए आवश्यक थर्मल क्षेत्र समरूपता को परेशान करते हैं।

इसके विपरीत, एक स्थिर तापीय क्षेत्र, बीज की सतह पर नियंत्रित चरण-प्रवाह वृद्धि के लिए आवश्यक अक्षीय और रेडियल तापमान प्रवणताओं को संरक्षित करता है। TaC कोटिंग के साथ, क्रूसिबल इंटीरियर अधिक विकास चक्रों पर अपनी मूल ज्यामिति और थर्मल उत्सर्जन को बरकरार रखता है। इसका परिणाम रन टू रन क्रिस्टल गुणवत्ता मेट्रिक्स का सख्त वितरण है, जो सीधे प्रति बाउल प्रयोग करने योग्य वेफर्स के अंश को बढ़ाता है।

विस्तारित घटक जीवनकाल और परिचालन लागत

TaC कोटिंग का आर्थिक मामला अक्सर आजीवन विस्तार पर निर्भर करता है। विशिष्ट तापमान प्रोफ़ाइल और चलने की अवधि के आधार पर, बिना लेपित रूप में ग्रेफाइट घटकों को 10-20 ग्रोथ रन के बाद प्रतिस्थापन की आवश्यकता हो सकती है। टीएसी-लेपित समकक्ष, प्रलेखित भट्ठी संचालन में, मापने योग्य वजन घटाने या सतह खुरदरापन दिखाने से पहले नियमित रूप से 2-3 गुना सेवा जीवन प्राप्त करते हैं।

यह स्थायित्व कोटिंग के उच्च पिघलने बिंदु (3,800 डिग्री सेल्सियस से अधिक) और कार्बन और सिलिकॉन दोनों के लिए इसके कम प्रसार गुणांक से उत्पन्न होता है। 2,200°C पर भी, कोटिंग-सब्सट्रेट इंटरफ़ेस में अंतर-प्रसार नगण्य रहता है। थर्मल साइक्लिंग के तहत कोटिंग फैलती नहीं है, परतदार नहीं होती है, या नष्ट नहीं होती है, बशर्ते सीवीडी जमाव पैरामीटर उचित रूप से अनुकूलित हों। घटक प्रतिस्थापनों के बीच लंबे अंतराल से फर्नेस कूलडाउन-हीटअप चक्र कम हो जाते हैं, फाड़ने और पुनः जोड़ने के लिए कम श्रम होता है, और उच्च शुद्धता वाले ग्रेफाइट स्टॉक की कम खपत होती है।

शुद्धता विशिष्टताएँ जो अर्धचालकों के लिए मायने रखती हैं

डिवाइस-ग्रेड SiC के लिए, प्रति मिलियन भागों के स्तर पर धातु की अशुद्धियाँ वाहक जीवनकाल और ब्रेकडाउन वोल्टेज को ख़राब कर सकती हैं। इसलिए कोटिंग स्वयं अर्धचालक-संगत होनी चाहिए। उच्च शुद्धता वाले पूर्ववर्तियों से संसाधित सीवीडी टीएसी 99.999841% की प्रलेखित शुद्धता प्राप्त करता है। यह आंकड़ा आकस्मिक नहीं है: यह पूर्ववर्ती गैस शोधन, रिएक्टर की सफाई और जमाव के बाद के प्रबंधन पर जानबूझकर नियंत्रण को दर्शाता है। इस शुद्धता स्तर पर, कोई भी धातु प्रजाति जो कोटिंग से वाष्प चरण में फैल सकती है, विशिष्ट विकास अवधि के लिए विश्लेषणात्मक पहचान सीमा से नीचे रहती है।

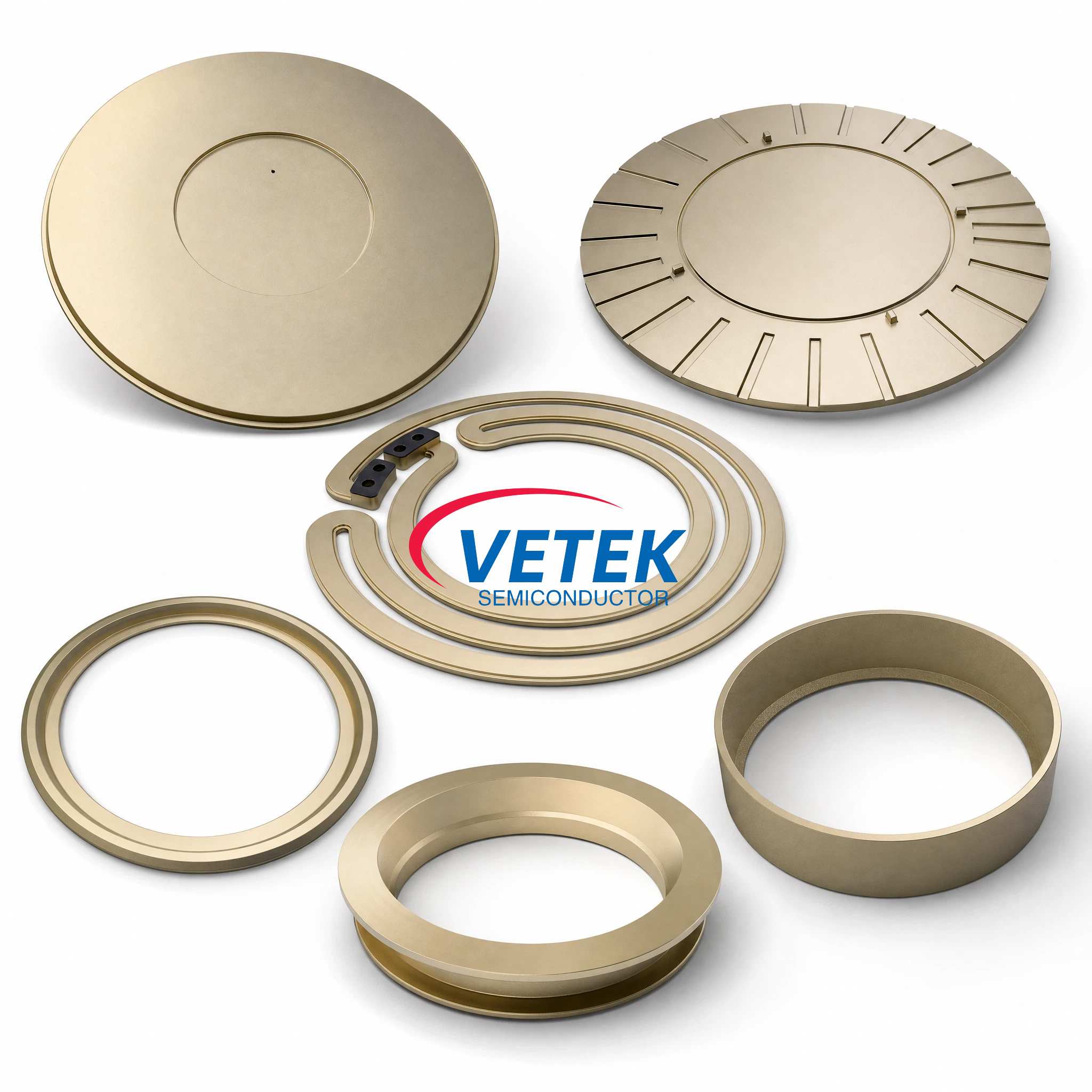

सामान्यतः लेपित ग्रेफाइट भाग

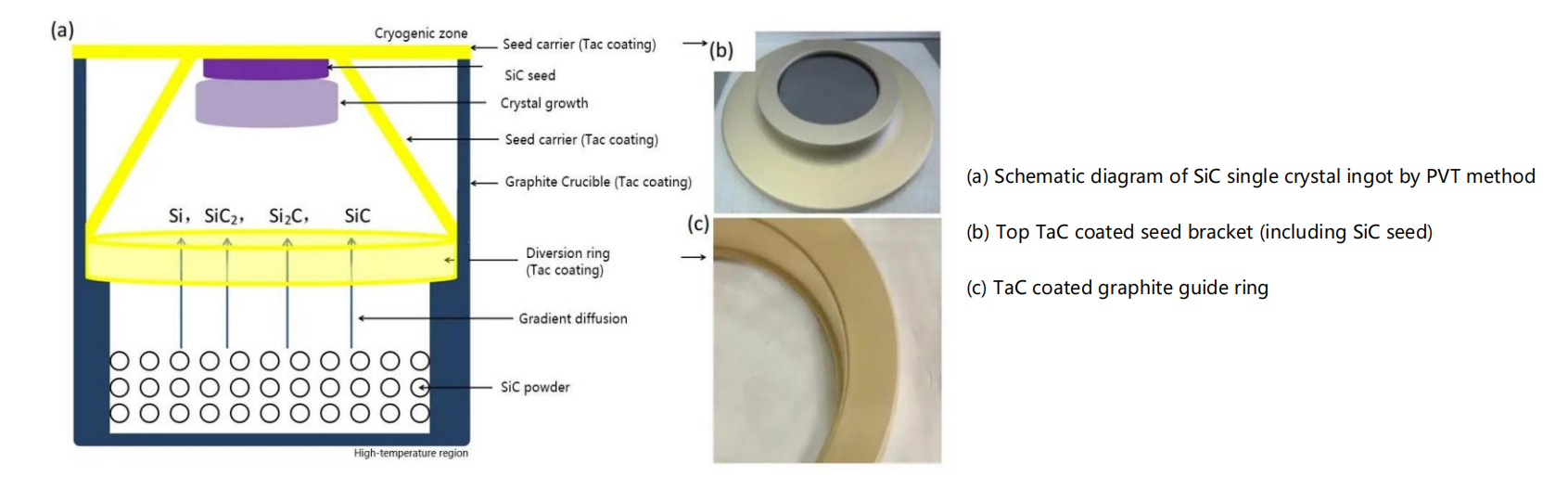

पीवीटी थर्मल क्षेत्रों में आम तौर पर पांच से आठ अलग-अलग ग्रेफाइट घटक शामिल होते हैं जो टीएसी अनुप्रयोग से लाभ उठा सकते हैं:

क्रूसिबल, जिसमें SiC स्रोत पाउडर होता है और उच्चतम तापमान बनाए रखता है।

बीज धारक, जो बीज क्रिस्टल को स्थापित करते हैं और सटीक थर्मल संपर्क की आवश्यकता होती है।

मार्गदर्शक छल्ले, जो बीज की ओर वाष्प प्रवाह पथ को आकार देते हैं।

क्रूसिबल रिंग और स्पेसर, जो स्रोत और बीज के बीच के अंतर को परिभाषित करते हैं।

कुछ भट्ठी डिजाइनों में अतिरिक्त इन्सुलेशन ढाल या समर्थन पोस्ट।

इनमें से सभी या अधिकांश भागों को लेप करने से मिश्रित लेपित और बिना लेपित सतहों के बजाय पूरे गर्म क्षेत्र में एक सुसंगत सतह की स्थिति बनती है जो स्थानीय थर्मल या रासायनिक विषमताएं पेश कर सकती है।

अन्य निक्षेपण विधियों के बजाय सीवीडी क्यों?

सभी TaC कोटिंग्स समान रूप से कार्य नहीं करतीं। प्लाज़्मा स्प्रे या पैक सीमेंटेशन मार्ग मोटी परतें उत्पन्न करते हैं लेकिन उच्च सरंध्रता, खराब आसंजन और थर्मल शॉक के तहत फैलने का अधिक जोखिम होता है। सीवीडी वाष्प-चरण अग्रदूतों से कोटिंग को परमाणु-दर-परमाणु विकसित करके खुद को अलग करता है। यह कुछ माइक्रोमीटर के क्रम पर अनाज के आकार और बड़े क्षेत्र के घटकों में ±5 माइक्रोन के भीतर मोटाई एकरूपता के साथ पूरी तरह से घने माइक्रोस्ट्रक्चर का उत्पादन करता है।

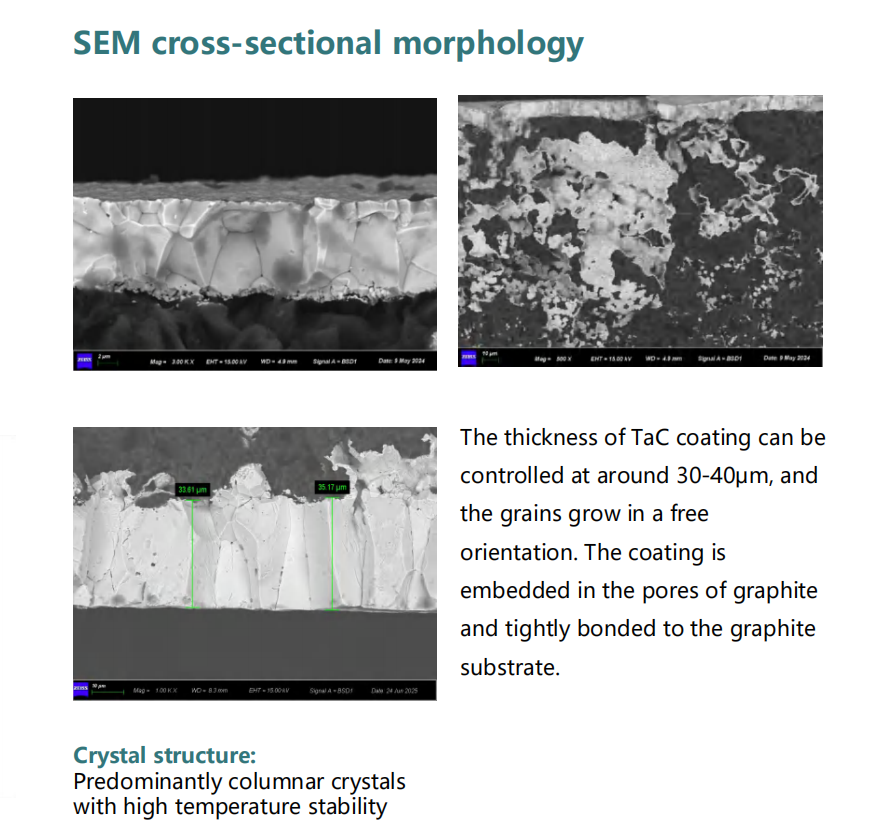

अधिकांश PVT क्रूसिबल और धारकों के लिए मानक CVD TaC मोटाई 30 ± 5 μm निर्दिष्ट है। विस्तारित चक्र या उच्च शिखर तापमान पर चलने वाली भट्टियों के लिए, 40 माइक्रोन तक की अनुकूलित मोटाई लागू की जा सकती है। मोटी कोटिंग्स प्रसार अवरोध की लंबाई को बढ़ाती हैं लेकिन इंटरफेसियल तनाव से बचने के लिए ग्रेफाइट सब्सट्रेट के थर्मल विस्तार गुणांक से सावधानीपूर्वक मिलान की आवश्यकता होती है - सीवीडी प्रक्रिया डिजाइन में अच्छी तरह से विशेषता वाला एक कारक।

गोद लेने के लिए व्यावहारिक विचार

अनकोटेड से TaC-कोटेड घटकों में परिवर्तित होने वाली सुविधाओं को तापमान नियंत्रण में समायोजन की आशा करनी चाहिए। कोटिंग सतह उत्सर्जन को बदल देती है, जो पाइरोमीटर रीडिंग या पावर-टू-तापमान अंशांकन को 20-50 डिग्री सेल्सियस तक स्थानांतरित कर सकती है। यह बदलाव पूर्वानुमानित और दोहराए जाने योग्य है, इसलिए सही थर्मल सेटपॉइंट को फिर से स्थापित करने के लिए एक छोटा अंशांकन रन पर्याप्त है। उस प्रारंभिक मुआवजे के बाद, लेपित प्रणाली अपने अनकोटेड समकक्ष की तुलना में रनों में अधिक सुसंगत व्यवहार करती है, जिससे प्रति-रन ट्यूनिंग की आवश्यकता कम हो जाती है।

निष्कर्ष

पीवीटी-आधारित SiC उत्पादन ग्रेफाइट थर्मल फील्ड घटकों पर असाधारण मांग रखता है। सीवीडी टीएसी कोटिंग चार परस्पर जुड़े प्रभावों के माध्यम से इन मांगों को संबोधित करती है: यह कार्बन कण रिलीज को दबाती है, यह सब्सट्रेट पर सिलिकॉन हमले को रोकती है, यह विस्तारित रन अनुक्रमों पर थर्मल क्षेत्र समरूपता को संरक्षित करती है, और यह घटक प्रतिस्थापन अंतराल को बढ़ाती है। ये परिणाम सामूहिक रूप से क्रिस्टल शुद्धता में सुधार करते हैं, प्रति बाउल उपयोगी उपज बढ़ाते हैं, और उपभोज्य भागों से प्रति-वेफर लागत योगदान को कम करते हैं। जैसे-जैसे SiC वेफर का आकार 200 मिमी की ओर बढ़ता है और दोष घनत्व की आवश्यकताएं और अधिक सख्त हो जाती हैं, TaC जैसी इंजीनियर्ड कोटिंग्स को अपनाने से उन्नत विनिर्माण लाइनों में एक विकल्प से आधारभूत विनिर्देश तक विस्तार होने की संभावना है।
