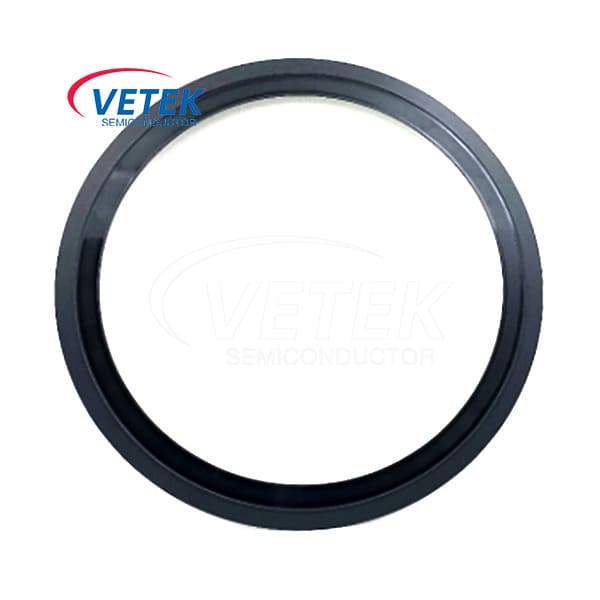

प्लाज्मा नक़्क़ाशी फोकस रिंग

वेफर मैन्युफैक्चरिंग के क्षेत्र में, वेटेक सेमीकंडक्टर की फोकस रिंग एक महत्वपूर्ण भूमिका निभाती है। यह केवल एक साधारण घटक नहीं है, बल्कि प्लाज्मा नक़्क़ाशी प्रक्रिया में एक महत्वपूर्ण भूमिका निभाता है। सबसे पहले, प्लाज्मा Etchig फोकस रिंग को यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि वेफर को दृढ़ता से वांछित स्थिति में रखा गया है, इस प्रकार नक़्क़ाशी प्रक्रिया की सटीकता और स्थिरता सुनिश्चित करता है। जगह में वेफर को पकड़कर, ध्यान केंद्रित करने वाली अंगूठी प्रभावी रूप से प्लाज्मा घनत्व की एकरूपता को बनाए रखती है, जो की सफलता के लिए आवश्यक हैनक़्क़ाशी प्रक्रिया.

इसके अलावा, फोकस रिंग भी वेफर के साइड संदूषण को रोकने में एक महत्वपूर्ण भूमिका निभाता है। वेफर्स की गुणवत्ता और शुद्धता चिप निर्माण के लिए महत्वपूर्ण है, इसलिए यह सुनिश्चित करने के लिए सभी आवश्यक उपाय किए जाने चाहिए कि वेफर्स पूरी तरह से ईचिंग प्रक्रिया में साफ रहें। फोकस रिंग प्रभावी रूप से बाहरी अशुद्धियों और दूषित पदार्थों को वेफर सतह के किनारों में प्रवेश करने से रोकती है, इस प्रकार अंतिम उत्पाद की गुणवत्ता और प्रदर्शन सुनिश्चित करती है।

पिछले,ध्यान केंद्रित करनामुख्य रूप से क्वार्ट्ज और सिलिकॉन से बने थे। हालांकि, उन्नत वेफर विनिर्माण में सूखी नक़्क़ाशी की वृद्धि के साथ, सिलिकॉन कार्बाइड (एसआईसी) से बने छल्ले पर ध्यान केंद्रित करने की मांग भी बढ़ रही है। शुद्ध सिलिकॉन के छल्ले की तुलना में, एसआईसी के छल्ले अधिक टिकाऊ होते हैं और एक लंबी सेवा जीवन होती है, इस प्रकार उत्पादन लागत कम होती है। सिलिकॉन के छल्ले को हर 10 से 12 दिनों में बदलने की आवश्यकता होती है, जबकि एसआईसी के छल्ले को हर 15 से 20 दिनों में बदल दिया जाता है। वर्तमान में, सैमसंग जैसी कुछ बड़ी कंपनियां SIC के बजाय बोरॉन कार्बाइड सेरामिक्स (B4C) के उपयोग का अध्ययन कर रही हैं। B4C में एक उच्च कठोरता है, इसलिए इकाई लंबे समय तक रहती है।

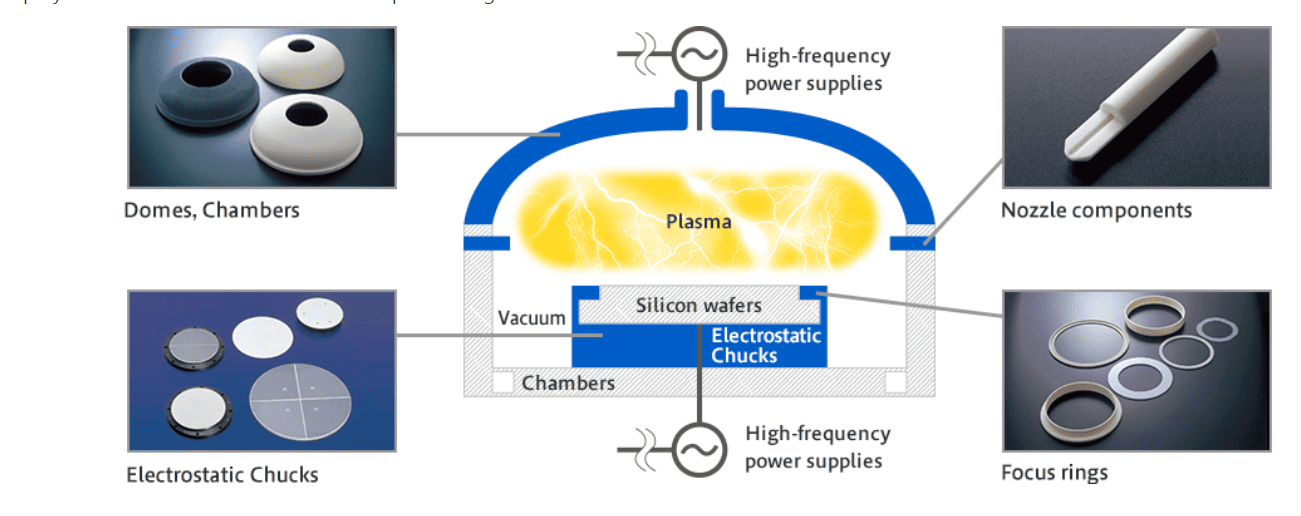

एक प्लाज्मा नक़्क़ाशी उपकरण में, एक उपचार पोत में एक आधार पर सब्सट्रेट सतह के प्लाज्मा नक़्क़ाशी के लिए एक फोकस रिंग की स्थापना आवश्यक है। फोकसिंग रिंग सब्सट्रेट को अपनी सतह के आंतरिक पक्ष पर पहले क्षेत्र के साथ घेरती है, जिसमें नक़्क़ाशी के दौरान उत्पन्न होने वाली प्रतिक्रिया उत्पादों को रोकने और जमा होने से रोकने के लिए एक छोटी औसत सतह खुरदरापन होता है।

इसी समय, पहले क्षेत्र के बाहर के दूसरे क्षेत्र में एक बड़ी औसत सतह खुरदरापन है, जो नक़्क़ाशी प्रक्रिया के दौरान उत्पन्न प्रतिक्रिया उत्पादों को प्रोत्साहित करने के लिए कैप्चर किया गया और जमा किया जाना है। पहले क्षेत्र और दूसरे क्षेत्र के बीच की सीमा वह हिस्सा है जहां नक़्क़ाशी की मात्रा अपेक्षाकृत महत्वपूर्ण है, प्लाज्मा नक़्क़ाशी डिवाइस में एक फोकसिंग रिंग से लैस है, और सब्सट्रेट पर प्लाज्मा नक़्क़ाशी की जाती है।
