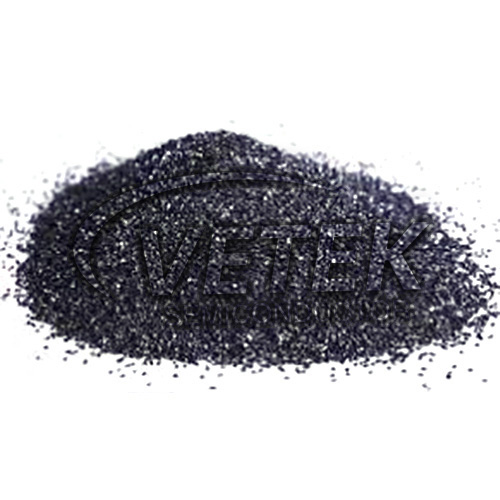

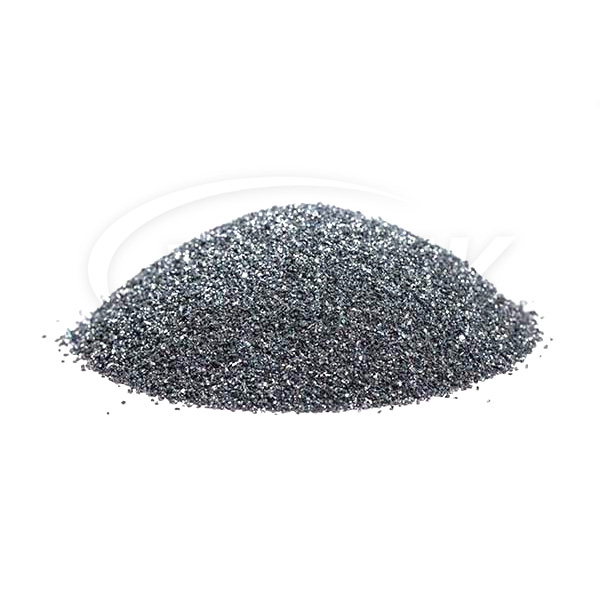

Sic क्रिस्टल ग्रोथ के लिए CVD SIC ब्लॉक

SIC उत्कृष्ट गुणों के साथ एक विस्तृत बैंडगैप अर्धचालक है, उच्च-वोल्टेज, उच्च-शक्ति और उच्च-आवृत्ति अनुप्रयोगों के लिए उच्च मांग में, विशेष रूप से पावर सेमीकंडक्टर्स में। क्रिस्टलीयता को नियंत्रित करने के लिए एसआईसी क्रिस्टल 0.3 से 0.8 मिमी/घंटा की वृद्धि दर पर पीवीटी विधि का उपयोग करके उगाए जाते हैं। एसआईसी की तेजी से विकास कार्बन समावेशन, शुद्धता गिरावट, पॉलीक्रिस्टलाइन विकास, अनाज की सीमा गठन, और अव्यवस्था और छिद्र जैसे दोषों जैसे गुणवत्ता के मुद्दों के कारण चुनौतीपूर्ण रहा है, जो कि एसआईसी सब्सट्रेट की उत्पादकता को सीमित करता है।

पारंपरिक सिलिकॉन कार्बाइड कच्चे माल को उच्च शुद्धता वाले सिलिकॉन और ग्रेफाइट पर प्रतिक्रिया करके प्राप्त किया जाता है, जो लागत में उच्च, शुद्धता में कम और आकार में छोटे होते हैं। वेटेक सेमीकंडक्टर मिथाइलट्रिक्लोर्लोसिलैन का उपयोग करके सीवीडी एसआईसी ब्लॉक उत्पन्न करने के लिए द्रवित बेड टेक्नोलॉजी और रासायनिक वाष्प बयान का उपयोग करता है। मुख्य बायप्रोडक्ट केवल हाइड्रोक्लोरिक एसिड है, जिसमें कम पर्यावरणीय प्रदूषण होता है।

वेटेक सेमीकंडक्टर के लिए सीवीडी एसआईसी ब्लॉक का उपयोग करता हैक्रिस्टल वृद्धि। रासायनिक वाष्प जमाव (सीवीडी) के माध्यम से उत्पादित अल्ट्रा-हाई प्यूरीिटी सिलिकॉन कार्बाइड (एसआईसी) का उपयोग भौतिक वाष्प परिवहन (पीवीटी) के माध्यम से एसआईसी क्रिस्टल को बढ़ने के लिए एक स्रोत सामग्री के रूप में किया जा सकता है।

वेटेक सेमीकंडक्टर पीवीटी के लिए बड़े-कण एसआईसी में माहिर है, जिसमें एसआई और सी-युक्त गैसों के सहज दहन द्वारा गठित छोटे-कण सामग्री की तुलना में उच्च घनत्व होता है। ठोस-चरण sintering या Si और C की प्रतिक्रिया के विपरीत, PVT को विकास भट्ठी में एक समर्पित सिंटरिंग भट्ठी या समय लेने वाले सिंटरिंग कदम की आवश्यकता नहीं होती है।

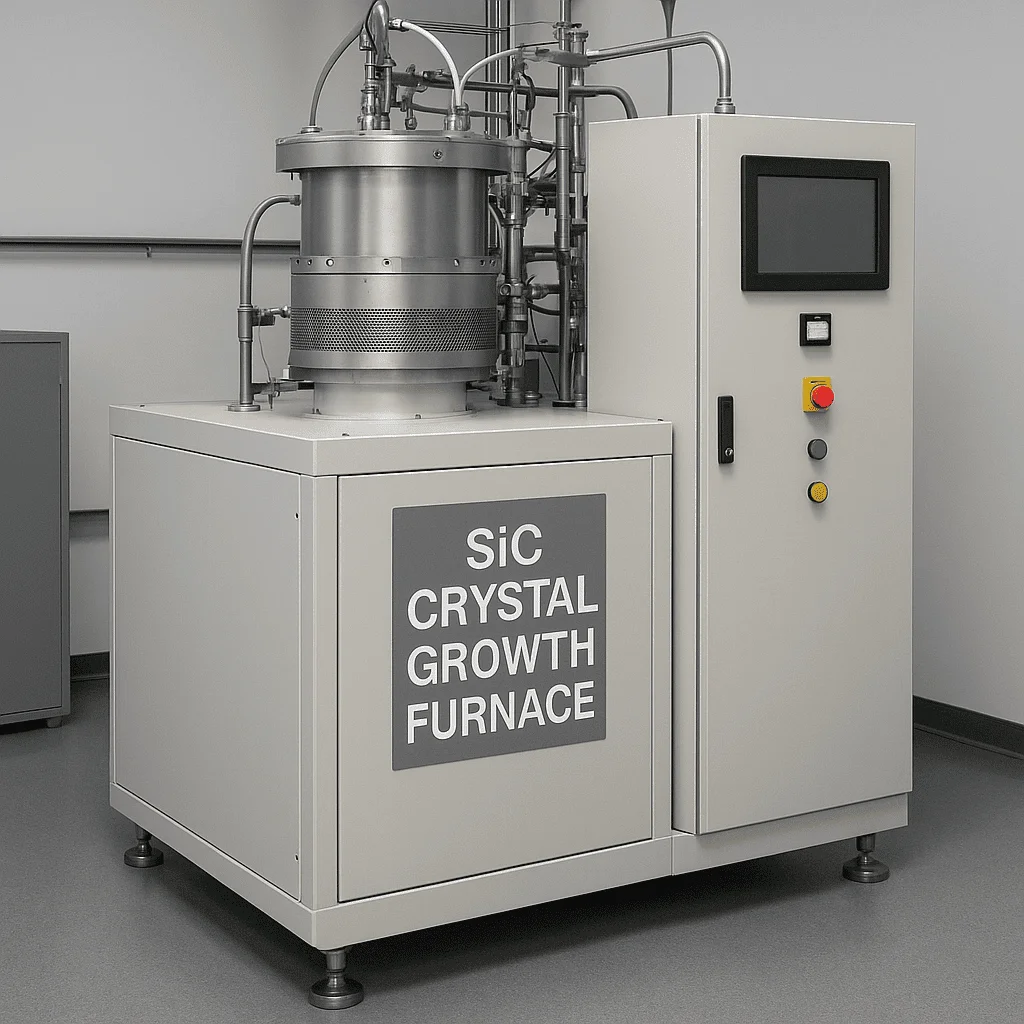

Vetek सेमीकंडक्टर ने SIC क्रिस्टल विकास के लिए कुचल CVD-SIC ब्लॉकों का उपयोग करके उच्च तापमान वाले ढाल स्थितियों के तहत तेजी से SIC क्रिस्टल विकास के लिए PVT विधि का सफलतापूर्वक प्रदर्शन किया। विकसित कच्चा माल अभी भी अपने प्रोटोटाइप को बनाए रखता है, पुनरावर्तन को कम करता है, कच्चे माल के ग्राफिटाइजेशन को कम करता है, कार्बन रैपिंग दोषों को कम करता है और क्रिस्टल गुणवत्ता में सुधार करता है।

नई और पुरानी सामग्री के लिए तुलना:

कच्चे माल और प्रतिक्रिया तंत्र

पारंपरिक टोनर/सिलिका पाउडर विधि: कच्चे माल के रूप में उच्च शुद्धता सिलिका पाउडर + टोनर का उपयोग करते हुए, एसआईसी क्रिस्टल को भौतिक वाष्प हस्तांतरण (पीवीटी) विधि द्वारा 2000 ℃ से ऊपर उच्च तापमान पर संश्लेषित किया जाता है, जिसमें उच्च ऊर्जा की खपत होती है और अनुचितता को पेश करने में आसान होता है।

सीवीडी एसआईसी कण: वाष्प चरण अग्रदूत (जैसे सिलेन, मिथाइलसिलीन, आदि) का उपयोग अपेक्षाकृत कम तापमान (800-1100 ℃) पर रासायनिक वाष्प जमाव (सीवीडी) द्वारा उच्च शुद्धता वाले एसआईसी कणों को उत्पन्न करने के लिए किया जाता है, और प्रतिक्रिया अधिक नियंत्रणीय और कम अशुद्धियों की होती है।

संरचनात्मक प्रदर्शन सुधार:

सीवीडी विधि एक इंटरक्लेटेड नैनोवायर/ट्यूब संरचना बनाने के लिए एसआईसी दाने के आकार (2 एनएम के रूप में कम) को ठीक से विनियमित कर सकती है, जो सामग्री के घनत्व और यांत्रिक गुणों में काफी सुधार करती है।

एंटी-विस्तार प्रदर्शन अनुकूलन: झरझरा कार्बन कंकाल सिलिकॉन भंडारण डिजाइन के माध्यम से, सिलिकॉन कण विस्तार माइक्रोप्रोरस तक सीमित है, और चक्र जीवन पारंपरिक सिलिकॉन-आधारित सामग्रियों की तुलना में 10 गुना अधिक है।

आवेदन परिदृश्य विस्तार:

नई ऊर्जा क्षेत्र: पारंपरिक सिलिकॉन कार्बन नकारात्मक इलेक्ट्रोड को बदलें, पहली दक्षता 90% तक बढ़ जाती है (पारंपरिक सिलिकॉन ऑक्सीजन नकारात्मक इलेक्ट्रोड केवल 75% है), पावर बैटरी की जरूरतों को पूरा करने के लिए 4C फास्ट चार्ज का समर्थन करें।

सेमीकंडक्टर फील्ड: 8 इंच और बड़े आकार के एसआईसी वेफर से ऊपर, क्रिस्टल की मोटाई 100 मिमी (पारंपरिक पीवीटी विधि केवल 30 मिमी) तक, उपज में 40%की वृद्धि हुई।

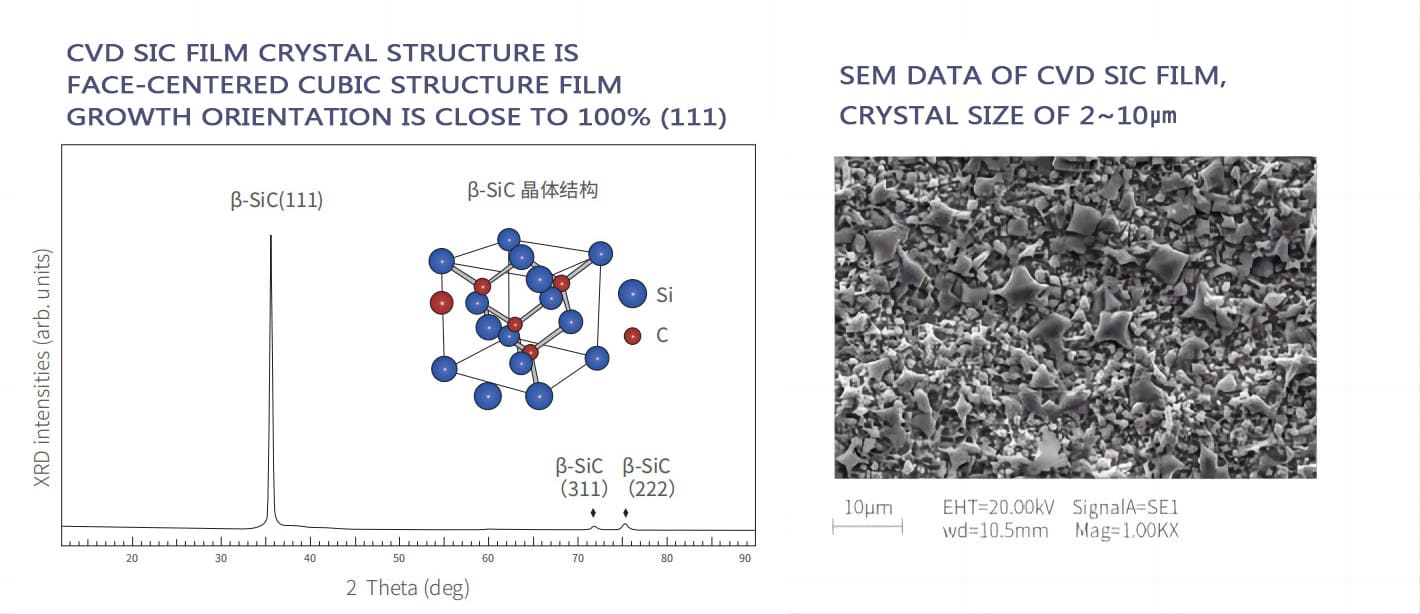

Cvd sic फिल्म क्रिस्टल संरचना:

सीवीडी एसआईसी कोटिंग के बुनियादी भौतिक गुण:
