वैक्यूम चक

आवेदन:

एक उच्च दक्षता वैक्यूम चक सटीक सोखना और वेफर्स और इंगट्स के फर्म फिक्सेशन के लिए तैयार की गई। यह अच्छी तरह से है - सेमीकंडक्टर विनिर्माण, वेफर कटिंग, सटीक प्रसंस्करण, उच्च - तापमान एपिटैक्सी, नक़्क़ाशी और आयन आरोपण सहित स्थितियों के लिए अनुकूल।

कोर -पैरामीटर्स:

● समायोज्य पोरसिटी (10 - 200μm से लेकर)।
● अल्ट्रा - उच्च तापमान (° 1600 ° C तक) को समझने और उत्कृष्ट थर्मल शॉक प्रतिरोध दिखाने में सक्षम।
● सोखना वैक्यूम: मानक है - 90kpa (100kpa तक पहुंचने के लिए अनुकूलन)।

● सक्शन कप आयाम: 4/6/8/12 - इंच वेफर्स का समर्थन कर सकते हैं, और विशिष्ट आवश्यकताओं के अनुसार इंगोट आकार को सिलवाया जा सकता है।

Ⅰ। विवरण

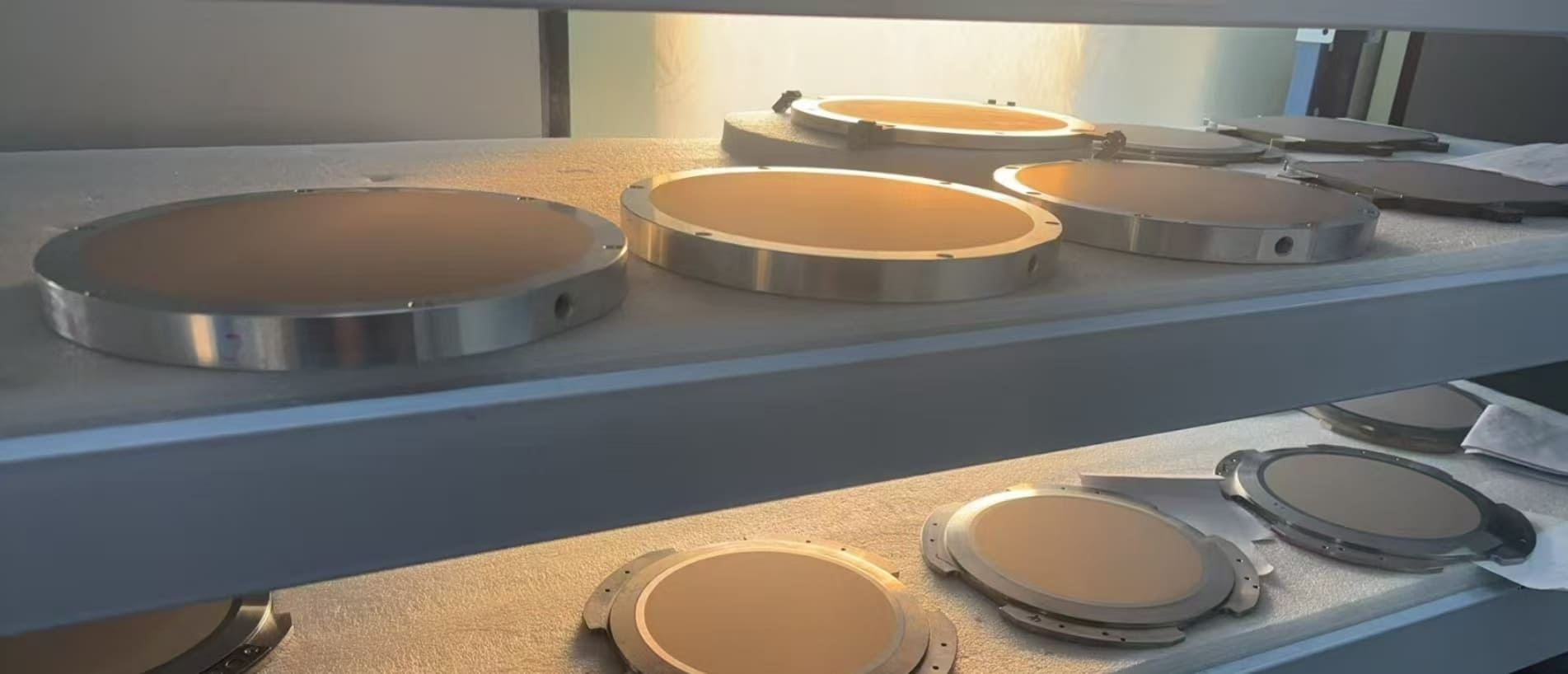

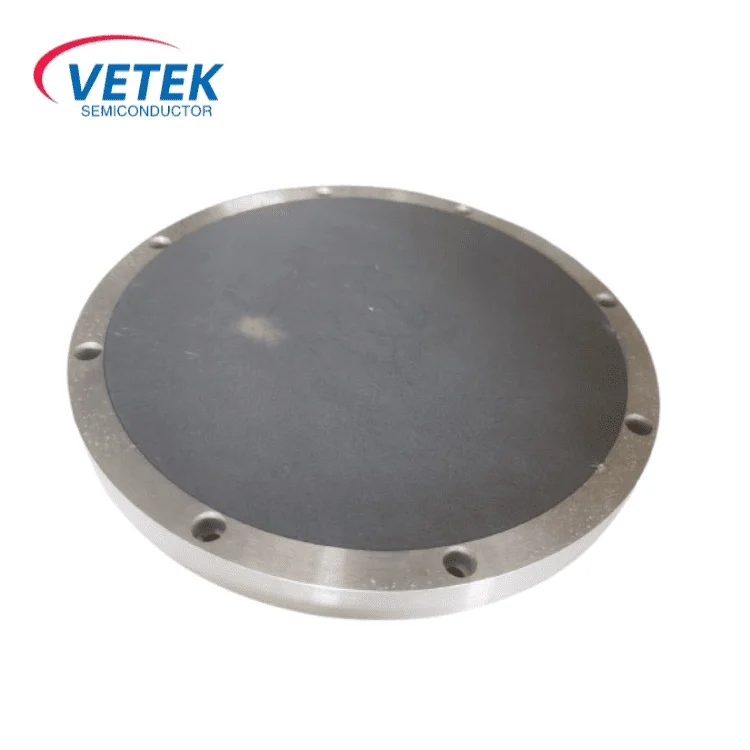

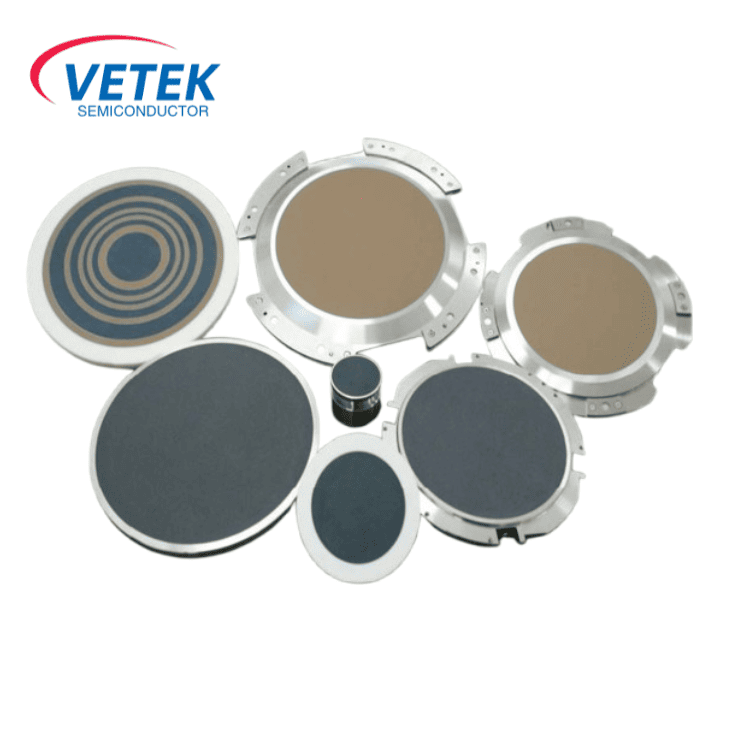

Veteksemicon सिरेमिक वैक्यूम चक झरझरा सिरेमिक और एक धातु बाहरी रिंग की एक संयुक्त संरचना का उपयोग करता है। वायु चैनलों और छिद्रों के व्यक्तिगत डिजाइन के माध्यम से, यह सोखना बल और उच्च स्थिरता के एक भी वितरण का एहसास करता है। यह चक अर्धचालक विनिर्माण, वेफर कटिंग, सटीक प्रसंस्करण आदि के लिए उपयुक्त है। यह उच्च तापमान और उच्च गति गति सेटिंग्स में काम कर सकता है और विभिन्न आकारों में वेफर्स/इंगट्स की संगतता आवश्यकताओं को पूरा करता है।

Ⅱ। मुख्य संरचना और सामग्री लाभ

मल्टीलेयर कम्पोजिट लेआउट:

✔ सतह परत: झरझरा सिरेमिक से बना (आप झरझरा सिलिकॉन कार्बाइड या झरझरा ग्रेफाइट के बीच चयन कर सकते हैं)। छिद्र व्यास को समायोजित किया जा सकता है (10 - 200μm), जो गारंटी देता है कि सोखना बल समान रूप से वेफर की सतह पर स्थानांतरित हो जाता है, इस प्रकार स्थानीय तनाव निर्माण को रोकता है - ऊपर।

✔ मैट्रिक्स: संरचनात्मक समर्थन और एयरटाइटनेस की पेशकश करने के लिए एक अत्यधिक कठोर धातु फ्रेम (या तो स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु) से बना है।

✔ वायुमार्ग और छिद्र: सटीक रूप से मशीनीकृत आंतरिक वायुमार्ग एक नेटवर्क बनाते हैं, साथ ही समान रूप से स्पेस माइक्रोप्रोर्स के साथ। यह सेटअप त्वरित वैक्यूम निष्कर्षण का समर्थन करता है (सोखना बल - 90kpa तक पहुंच सकता है) और तत्काल रिलीज़।

Ⅲ । एमए की तुलनाटेरियल विशेषताओं

1। भौतिक गुणों की तुलना

2। आवेदन परिदृश्य और मामले

✔ अर्धचालक फैब्रिकेटिओ

एपिटैक्सियल ग्रोथ: यह उच्च तापमान पर सिस वेफर्स को मजबूती से adsorb कर सकता है, वेफर्स को युद्ध करने और दूषित होने से रोक सकता है।

लिथोग्राफी और नक़्क़ाशी: यह ग्राफिक संरेखण की सटीकता को सुनिश्चित करने के लिए उच्च गति वाले गति बढ़ने वाले प्लेटफार्मों (त्वरण) 10 जी) पर सटीक स्थिति को सक्षम करता है।

✔ घनत्व प्रसंस्करण

काटने और पीसना: यह भारी सिल्लियों (जैसे नीलम और सिलिकॉन - कार्बाइड इनगॉट्स) को adsorb कर सकता है, कंपन के कारण किनारे की दरार को कम कर सकता है।

✔ वैज्ञानिक अनुसंधान और विशेष प्रौद्योगिकियां

उच्च - तापमान annealing: झरझरा सिलिकॉन - कार्बाइड सक्शन कप विकृति या वेंटिंग प्रदूषण के बिना 1600 ° C पर लगातार काम कर सकते हैं।

वैक्यूम कोटिंग: एक उच्च हवा - जकड़न डिजाइन के साथ, यह पीवीडी/सीवीडी गुहा वातावरण के लिए अनुकूल हो सकता है।

3। अनुकूलित सेवा

✔ हम आकार और लोड के लिए अनुकूलन प्रदान करते हैं।

✔ स्टोमेटा और वायुमार्ग को विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

✔ इसे विशेष वातावरण के लिए अनुकूलित किया जा सकता है।

Ⅳ। FAQ:

वैक्यूम चक बहु-आकार वेफर संगतता (जैसे 12/8/6 ") को कैसे प्राप्त करते हैं?

प्रश्न: एक ही समय में 12 इंच, 8-इंच और 6-इंच वेफर में एक सिंगल चक कैसे फिट होता है? क्या शारीरिक पुनर्गठन आवश्यक है?

ए:अनुकूली वायुमार्ग और स्टोमेटल विभाजन के माध्यम से बहु-आयामी संगतता:

✔ गतिशील पेट नियंत्रण नियंत्रण: चूसने वाले की सतह पर स्टोमेटा को एक रिंग क्षेत्र में वितरित किया जाता है, और विभिन्न क्षेत्रों में एयर सर्किट को एक बाहरी वाल्व द्वारा नियंत्रित किया जाता है।

उदाहरण के लिए, जब 8 इंच के वेफर को अवशोषित किया जाता है, तो केवल केंद्रीय क्षेत्र में छिद्र सक्षम होते हैं और बाहरी छिद्र बंद होते हैं (सोखना बल के रिसाव से बचने के लिए)।

✔ लचीला वायुमार्ग डिजाइन: पोर्ट नेटवर्क में एक मॉड्यूलर लेआउट होता है जो एक समान सोखना बल कवरेज सुनिश्चित करने के लिए विभिन्न आकारों के वेफर्स के किनारे प्रोफाइल से मेल खाता है। और लाभ के रूप में फॉलोइंग हैं:

शून्य हार्डवेयर प्रतिस्थापन: सॉफ्टवेयर या गैस वाल्व स्विच के माध्यम से सक्शन कप को हटाने या बदलने की आवश्यकता नहीं है, इसे विभिन्न आकारों के लिए अनुकूलित किया जा सकता है।

लागत बचत: उपकरण नवीकरण लागत और डाउनटाइम को कम करें, और उत्पादन लाइन लचीलापन बढ़ाएं।
